Tableau 3-2 Brochages du port de communication série
Broche
Résistance de terminaison 120
1
2
RX TX
3
0 V Isolé
4
+24 V (100 mA)
5
0 V Isolé
6
Activation TX
7
RX\ TX\
RX\ TX\ (si des résistances de terminaison sont nécessaires, raccorder à la
8
broche 1)
Boîtier
0 V Isolé
3.2
Raccordements de blindage
Les consignes suivantes doivent être respectées pour garantir l'élimination des émissions de
radio-fréquences, ainsi qu'une bonne immunité contre les parasites électriques. Il est
particulièrement recommandé de respecter à la lettre les consignes relatives au câble du codeur
pour éviter que les parasites électriques ne perturbent le bon fonctionnement du codeur. Utiliser le
support et l'étrier de mise à la terre fournis avec le variateur pour raccorder les blindages au niveau
du variateur.

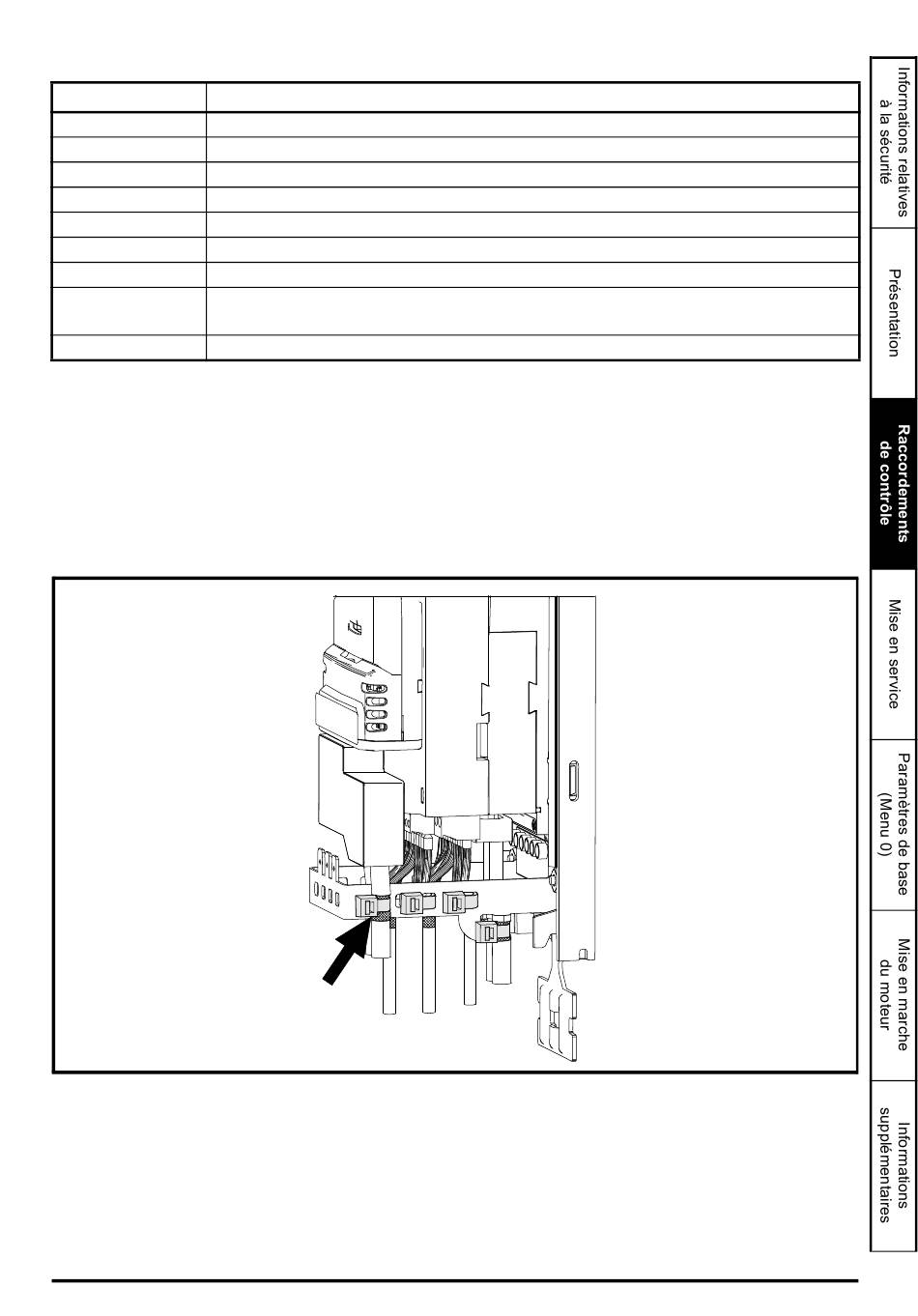

Figure 3-3 Mise à la terre des blindages des câbles de signal à l'aide de l'étrier de blindage
Câble moteur : Utiliser un câble moteur muni d'un blindage général. Connecter le blindage du câble
moteur à la borne de mise à la terre de la carcasse moteur au moyen d'un raccord aussi court que
possible et ne dépassant pas 50 mm. Une connexion du blindage à 360° dans la boîte à bornes du
moteur est avantageuse.
