3 Raccordements de contrôle
3.1

Connexions de communication

Le variateur offre une interface série 485 deux fils. Cela permet de régler, d'utiliser et de surveiller le
variateur avec un ordinateur ou un contrôleur, si nécessaire.

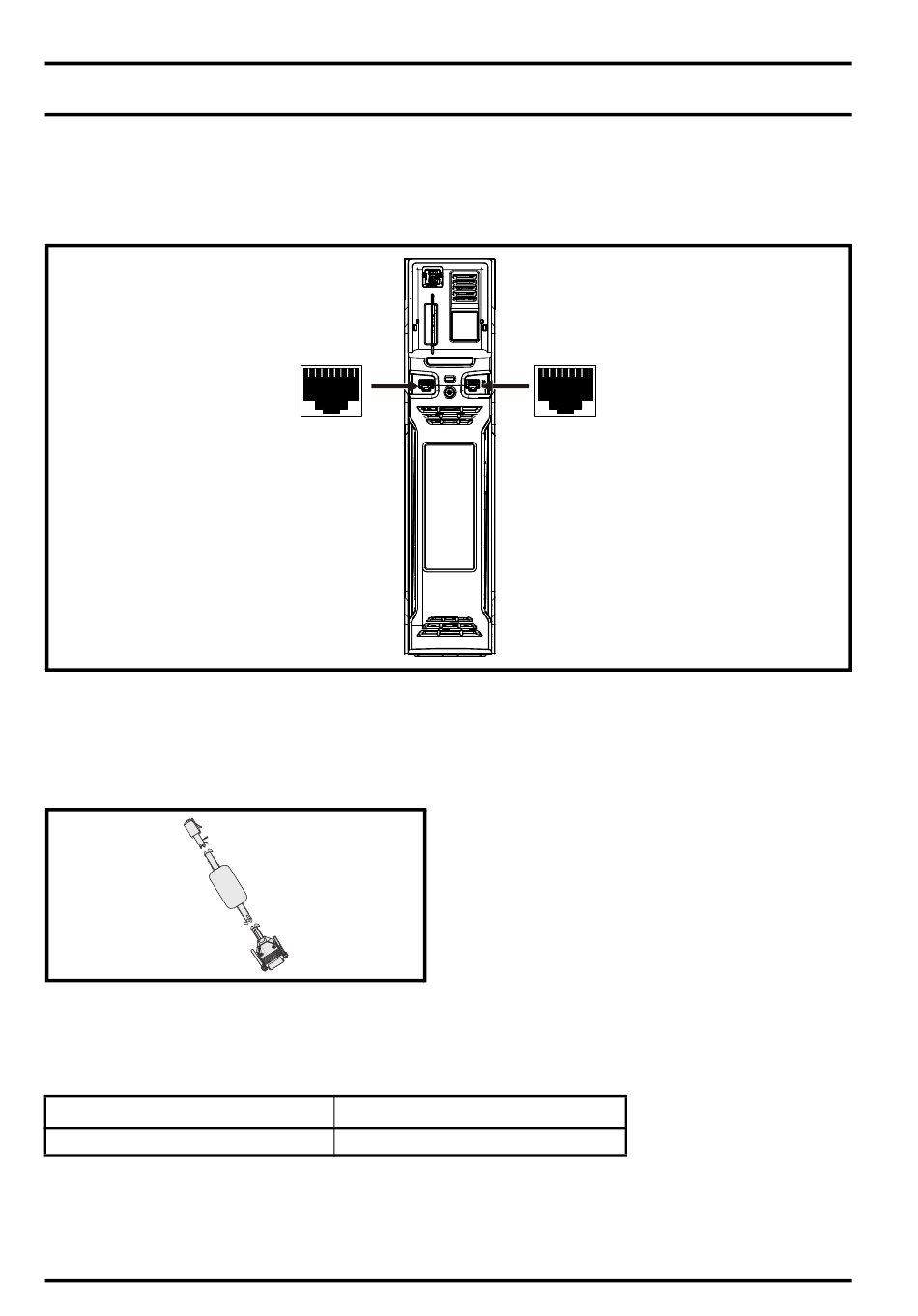

Figure 3-1 Emplacement des connecteurs de communication
3.1.1 Communications série 485
Le variateur offre deux connecteurs RJ45 en parallèle qui permettent un chaînage en guirlande.
Le variateur prend en charge le protocole Modbus RTU. Pour plus d'informations sur cette connexion,
consulter le Tableau 3-2.
Figure 3-2 Câble de communication série isolé
Un câble de liaison série isolé a été conçu pour connecter directement le variateur aux équipements
informatiques (comme des ordinateurs portables) ; il est disponible auprès du fournisseur du variateur.
Voir ci-dessous pour plus de détails.
Tableau 3-1 Détails concernant le câble de communication série isolé
Référence
4500-0096
Le câble de communication série isolé est muni d'une isolation renforcée conforme à la norme
CEI 60950 pour des altitudes jusqu'à 3 000 m.
8
1
8
Description
CT USB Comms cable
