Accessoires nécessaires :
• Jonction de profi lés (H)
H : 3842 547 895
1
) Taille représentée
Section droite
VF 65
1
VF 90
)
VF 120
VF 160
1
VF 240
)
VF 320

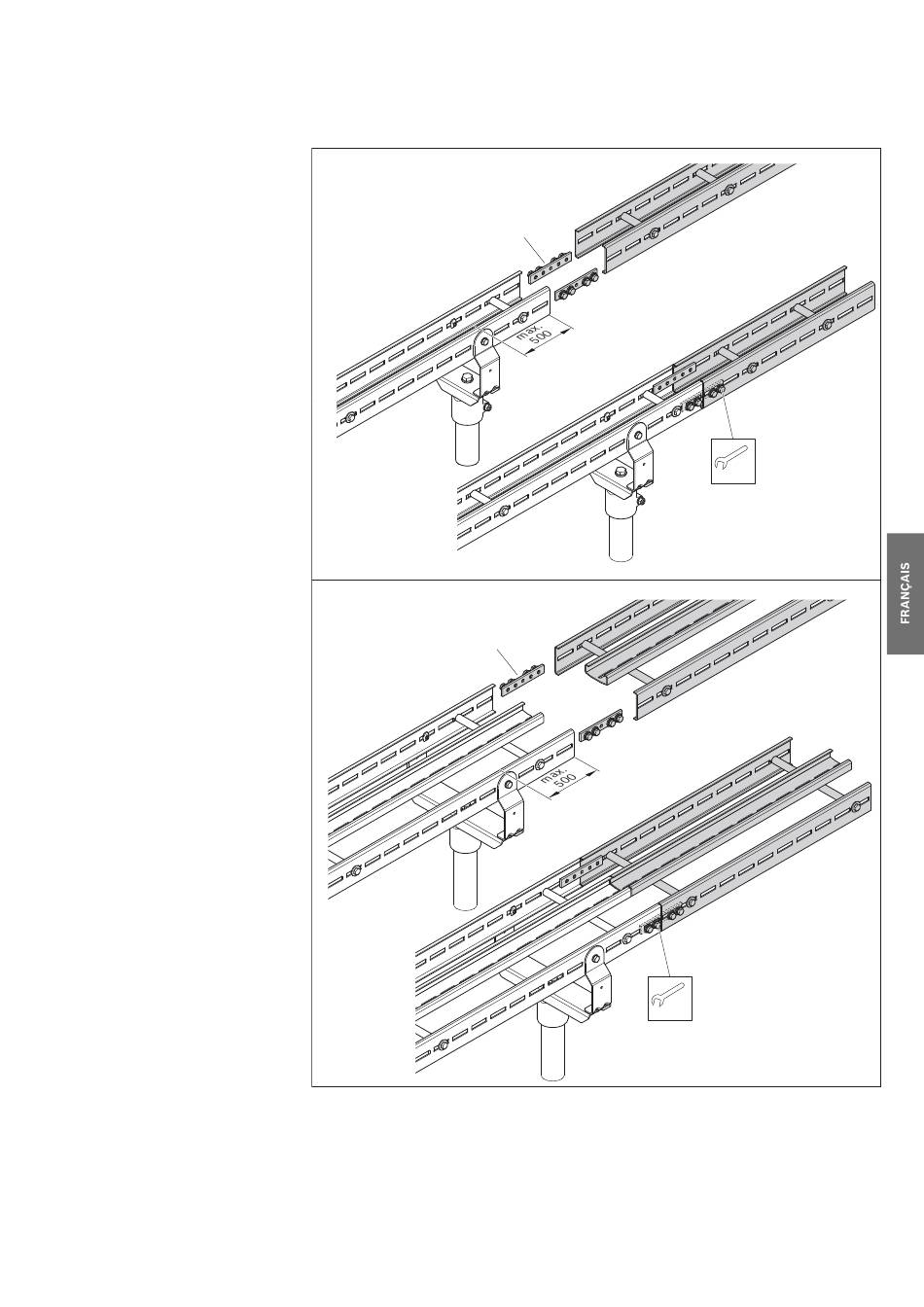

Fig. 30 :
Système STS, montage de la section droite
H
H
8x
SW13
M
=22 Nm
D
3 842 562 413/2019-06, MIT : VarioFlow, Bosch Rexroth AG
Montage
43/188
8x
SW13
M
=22 Nm
D
562 411-30
