52/188
Montage
Veuillez noter :
La force de traction de la
chaîne augmente par le
frottement produit sur les
courbes verticales.
Utilisez toujours, pour les
courbes verticales, les rails
de glissement Advanced ou
Premium pour l'ensemble du
système. Voir Montage du rail
de glissement, page 75 et
suivantes.
1
) Taille représentée
Bosch Rexroth AG, MIT : VarioFlow, 3 842 562 413/2019-06
Courbe verticale STS sur l'unité de base/le renvoi
VF 160
1
VF 240
)
VF 320
1
2

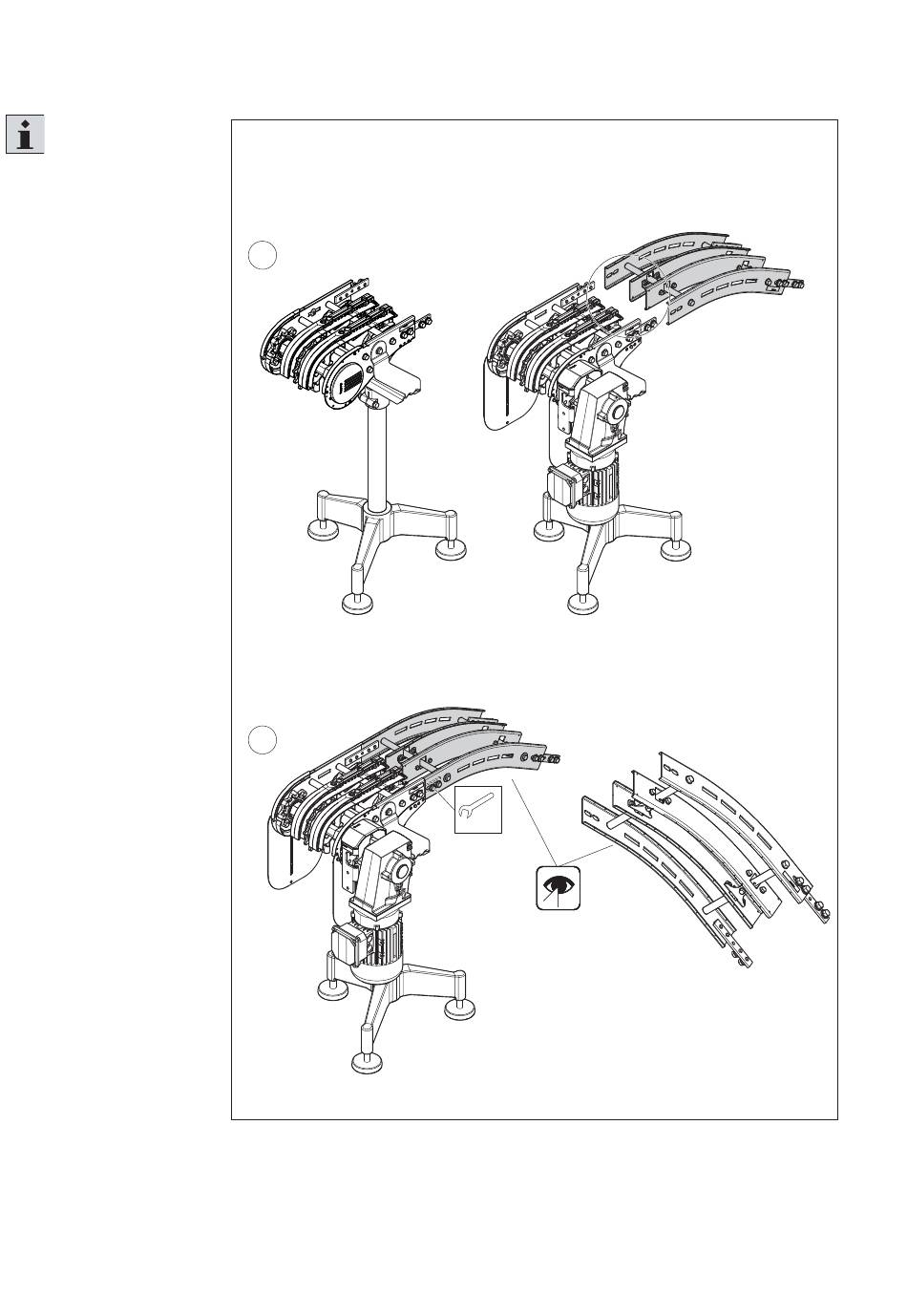

Fig. 39 :
Système STS, montage de la courbe verticale STS sur l'unité de base/le renvoi
SW13
M
=22 Nm
D
562 411-39
