Accessoires nécessaires :
• Profi lé de section (F)
• Liaison transversale (G)
• Profi lé de support (H,
uniquement sur VF 160/
VF 240/VF 320)
F,
3842 546 647
6070 mm :
3842 546 670
3000 mm :
3842 996 026/L
L mm :
3842 546 672
G, VF 65 :
3842 546 673
G, VF 90 :
G, VF 120 : 3842 546 674
G, VF 160 : 3842 546 675
G, VF 240 : 3842 546 676
G, VF 320 : 3842 546 677
Pré-montez les profi lés
de section ouverts.
Veuillez noter :
• Montez le profi lé de
support (H) en dernier,
après les courbes, le
renvoi et l'entraînement.
• Le profi lé de support (G)
s'étend à l'intérieur des
courbes, voir pages 25,
28.
• Pour fi xer le rail de
glissement, des alésages
doivent être mis en place
dans le profi lé de support
avant le montage,
position voir pages 25,
28, 35.
H,
3842 546 705
6070 mm :
3842 547 904
3000 mm :
3842 996 028/L
L mm :
1
) Taille représentée
Prémontage des profi lés de section ouverts
VF 65
1
VF 90
)
VF 120
VF 160
VF 240
1
)
VF 320
SW4
M
=8 Nm
D
SW4
M
=8 Nm
D

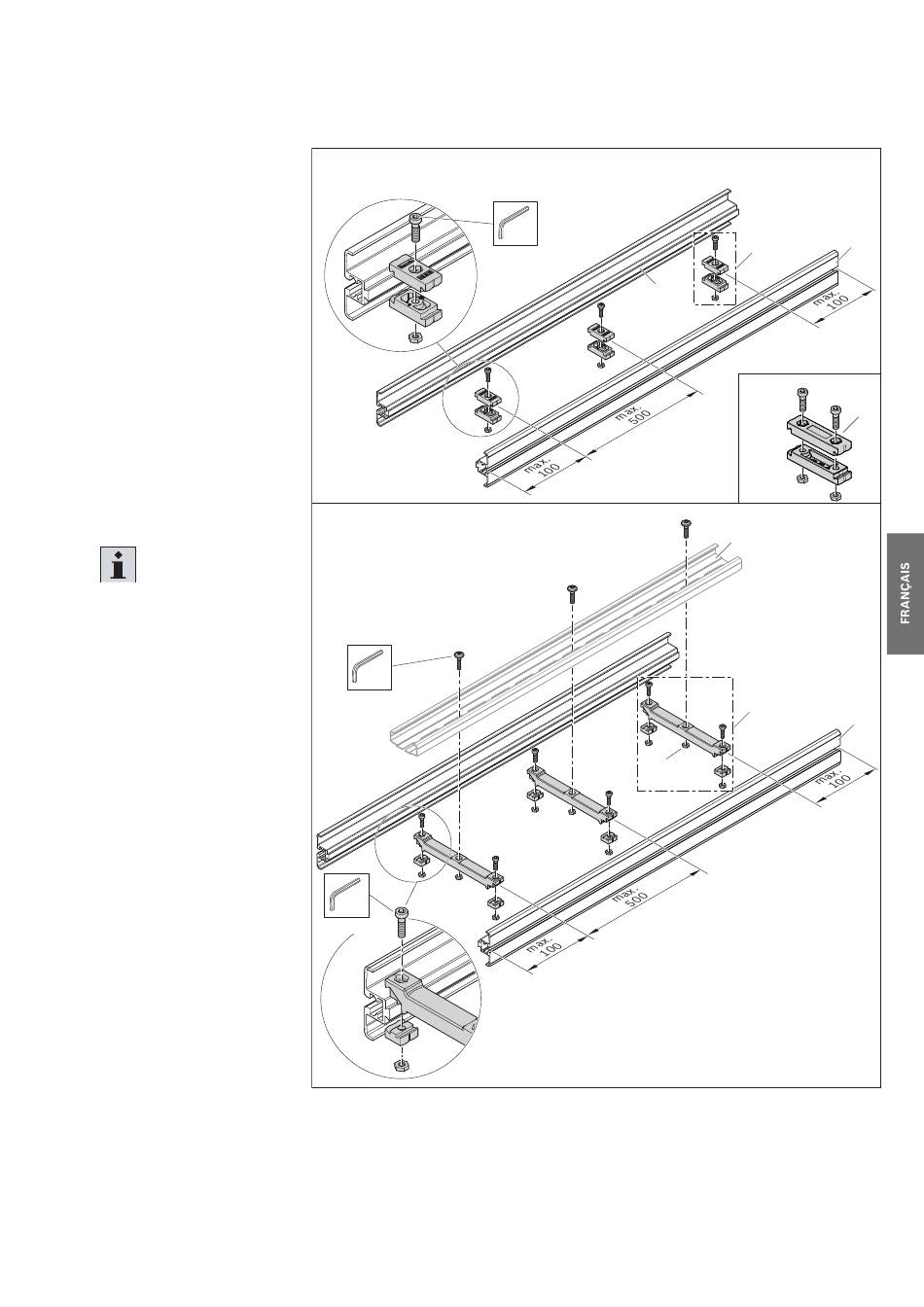

Fig. 5 :
Système AL, prémontage des profi lés de section ouverts
SW4
M
=8 Nm
D
F
3 842 562 413/2019-06, MIT : VarioFlow, Bosch Rexroth AG
Montage
19/188
F
G
VF 120
G
H
G
F
562 411-05
