Montage
Accessoires nécessaires :
• Courbe à rouleaux
horizontale (L)
L, VF 160,
3842 547 123
30° :
3842 547 124
45° :
3842 547 125
90° :
180° :
3842 547 126
L, VF 240,
3842 547 127
30° :
3842 547 128
45° :
3842 547 129
90° :
3842 547 130
180° :
L, VF 320,
3842 547 131
30° :
3842 547 132
45° :
3842 547 133
90° :
3842 547 134
180° :
Veuillez noter :
Le guidage de la chaîne ne
doit pas entrer en contact
avec le galet (voir
3
Le
)).
galet doit être mobile,
respecter la cote d'écart.
1
) Taille représentée
2
) Alésage pour fi xer le rail de
glissement, voir page 75 et
suivantes.
4
) Utilisez le dispositif de
perçage 3842 553 518
Bosch Rexroth AG, MIT : VarioFlow, 3 842 562 413/2019-06
Courbe de roulement horizontale sur la section
VF 160
L
VF 240
1
)
VF 320
(22)
L
8x
M
80-2
SW10
M
D
ISO 4017, M6x14-A2-70
DIN 9021-A6,4-vz
ISO 4032-M6-8-vz

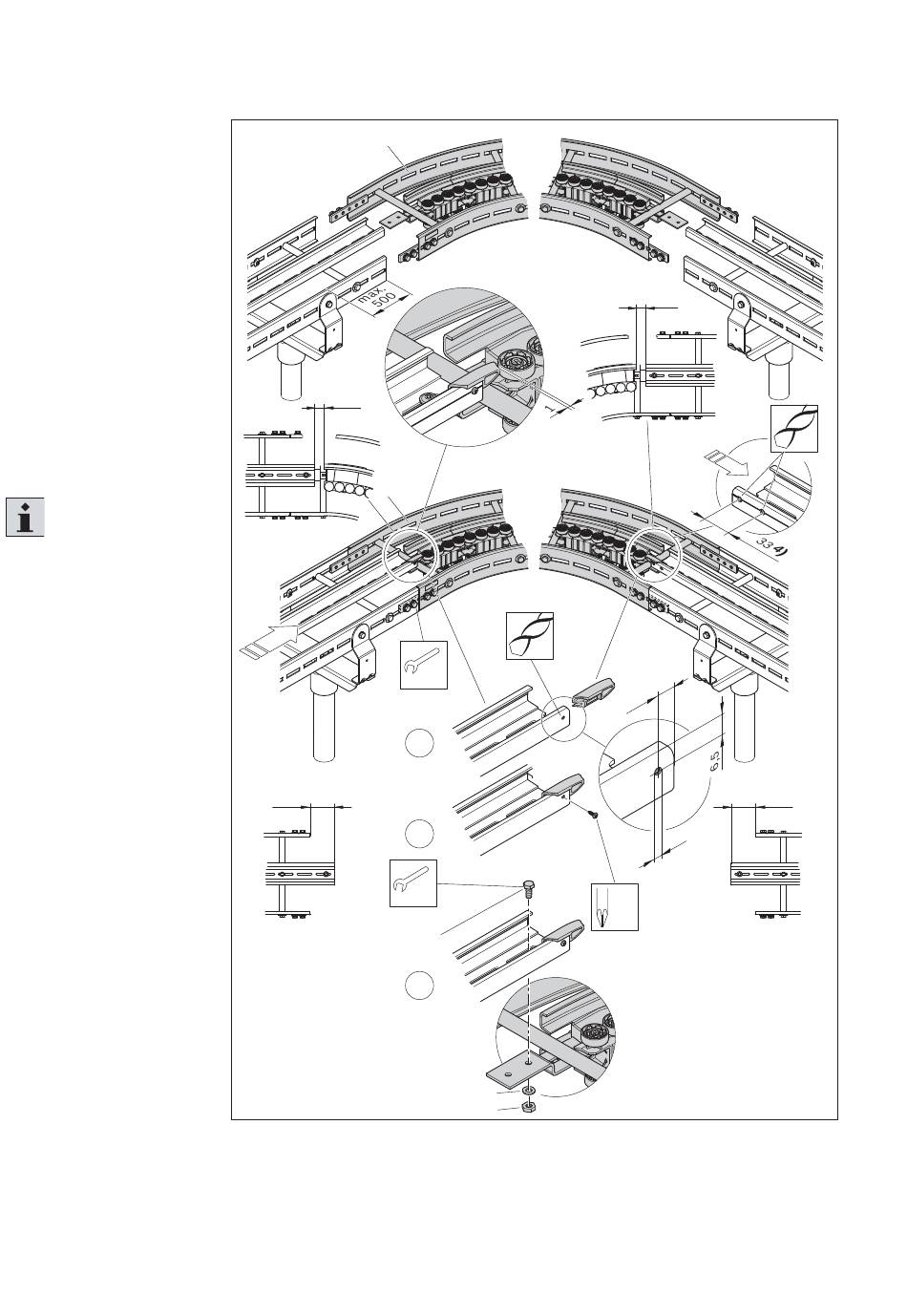

Fig. 33 :
Système STS, montage de la courbe de roulement horizontale sur la section
3
)
4
)
SW13
=22 Nm
D
1
2
=8 Nm
3
(22)
2x
2
)
8 , 5
Ø 3
PZ2
DIN7981 / DIN EN ISO 7049
2,9 x 9,5
M
=1-2 Nm
D
4
)
80-2
562 411-33
