Accessoires nécessaires :
• Courbe verticale AL (S)
• Rail de glissement
Advanced ou Premium
3842 546 116
S, VF 160,
3842 547 098
5°, R500 :
3842 547 099
7,5°, R500 :
15°, R500 :
3842 547 100
3842 547 101
30°, R500 :
45°, R500 :
3842 547 102
S, VF 240,
5°, R500 :
3842 547 103
3842 547 104
7,5°, R500 :
3842 547 105
15°, R500 :
30°, R500 :
3842 547 106
S, VF 320,
5°, R500 :
3842 547 107
3842 547 108
7,5°, R500 :
3842 547 109
15°, R500 :
30°, R500 :
3842 547 110
1.
Montez les guidages de
chaîne.
2.
Montez le rail de
glissement.
1
) Taille représentée
2
) Sens de déroulement de la
chaîne de retour sur le dessous
du profi lé.
Courbe verticale AL, VF 160 / VF 240 / VF 320
Montez d'abord les rails de glissement et les guidages de chaîne pour le retour de la
chaîne d'alimentation sur la face inférieure de la courbe.
VF 160
1
VF 240
)
VF 320
S
1
PZ2
DIN7981/
DIN EN ISO 7049
2,9 x 9,5
M
=1-2 Nm
D
1

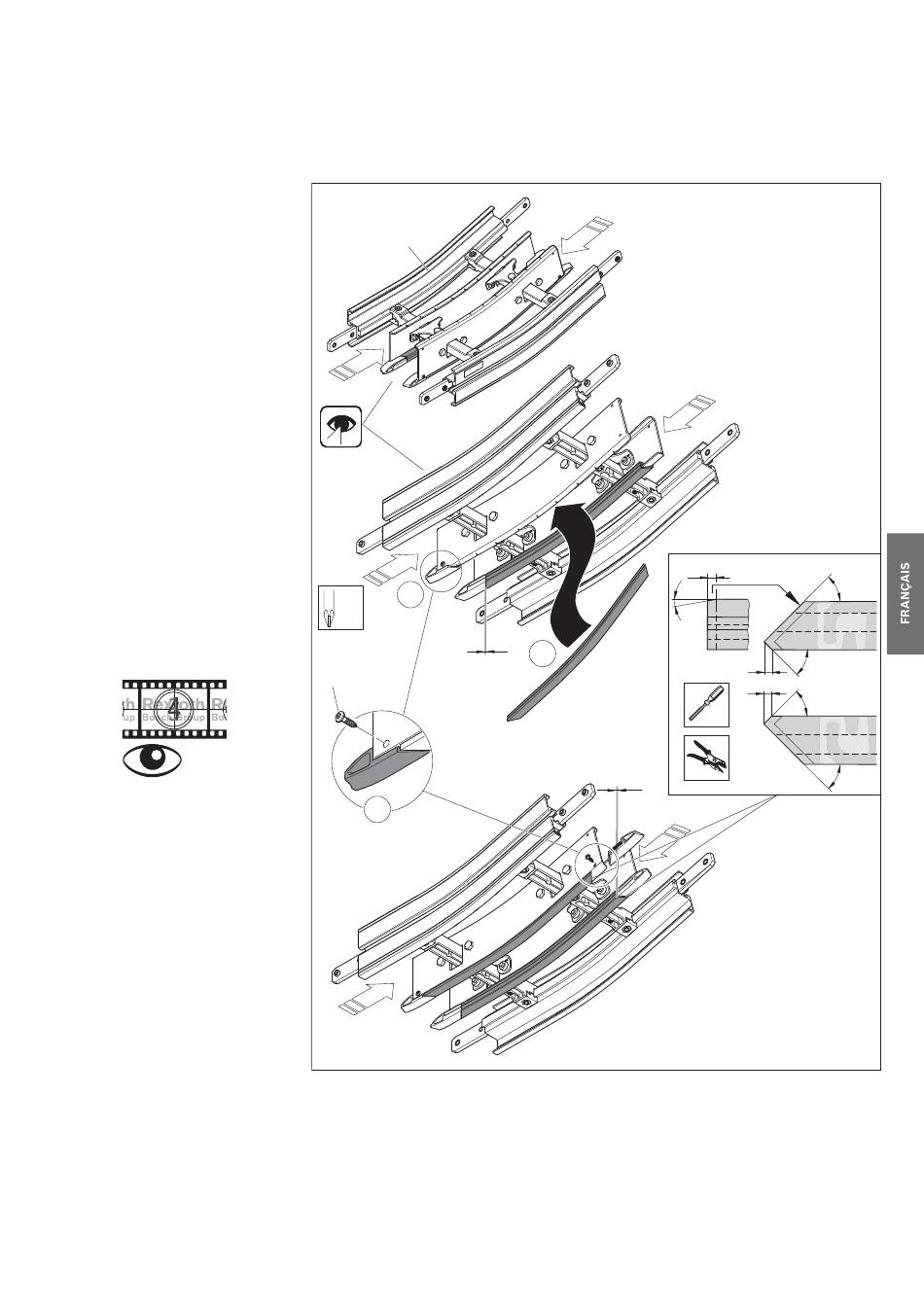

Fig. 16 :
Système AL, courbe verticale, en amont : montage du rail de glissement pour le retour
de la chaîne d'alimentation
2
)
1
2
0
3 842 562 413/2019-06, MIT : VarioFlow, Bosch Rexroth AG
Montage
29/188
2
2
)
)
~1
~45°
~10°
~1
~45°
~1
~45°
~45°
2
2
)
)
562 411-16
