5 À propos du présent produit
5.1 Description de la prestation
5.1.1
Utilisation modules VarioFlowplus
• Modules standard pour le montage dans un système de convoyage pour une
utilisation dans les secteurs de l'industrie alimentaire et du conditionnement, des
soins de santé, dans les lignes d'assemblage dans l'automobile et l'électronique et
dans l'interconnexion des machines.
5.1.2
Version modules VarioFlowplus
• Version de base en aluminium (système AL)
• Version en acier inoxydable (système STS) pour des exigences élevées en matière
d'hygiène
• Système palette porte-pièce pour les pièces qui ne peuvent pas être transportées
directement sur la chaîne transporteuse.
5.2 Description du produit
VF 65
VF 90
1
)
VF 120
V
E
P
K
E
V
Q

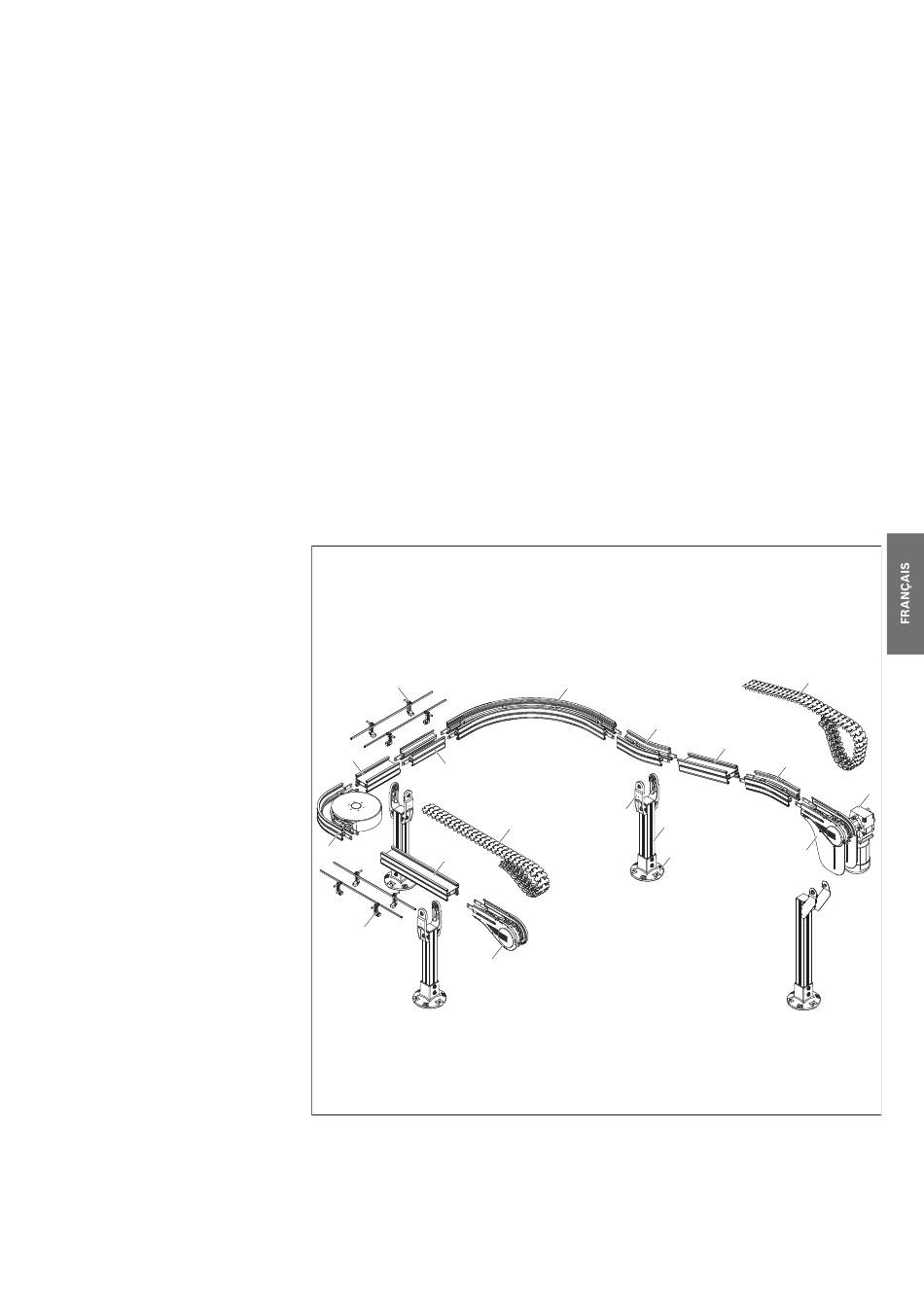

Fig. 1 :
VarioFlow plus – Modules
À propos du présent produit
M (N)
O
H
B
U
A
3 842 562 413/2019-06, MIT : VarioFlow, Bosch Rexroth AG
13/188
U
E
O
W
R
562 411-01
