12 V DC
–
Klemmen für BZLR
–
Klemmen für FK
–
Klemmen für elektrische Verschluss-
klappe (EVK/ZLR)
A
Steuerungskasten
BMK1:
Kontakt Mauerkasten, Optokoppler,
max. 12 mA / 12 V DC, sicher galv.
getrennt
BMK2:
Kontakt Mauerkasten, Optokoppler,
max. 12 mA / 12 V DC, sicher galv.
getrennt
B
Klemme „BMK-F" für Anschluss
Mauerkasten
C
Klemme „F-K" (Multifunktions-
kontakt) für Anschluss Fenster-
kontaktschalter
D
Steuerungsleitung zum Mauer-
kasten
E
Mauerkasten
F
Netzteil Mauerkasten
G
Fensterkontaktschalter
H
Steuerungsleitung vom Fensterkon-
taktschalter
I
Klemme elektrische Verschluss-
klappe
J
Steuerungsleitung elektrische
Verschlussklappe
*
geschaltet
g
grün
b
braun
LB1
Leiterbezeichnung 1
LB2
Leiterbezeichnung 2
t
Anleitungen des Zubehörs
beachten.
©
24 V DC *
J
24 V DC
GND
g
H
G
b
12 V DC
LB2
D
E
LB1
Bornes pour BZLR
Bornes pour FK
Bornes pour clapet de fermeture
électrique (EVK/ZLR)
Boîtier de commande
contact boîtier mural, optocoupleur,
max. 12 mA / 12 V CC, séparation
galvanique
contact boîtier mural, optocoupleur,
max. 12 mA / 12 V CC, séparation
galvanique

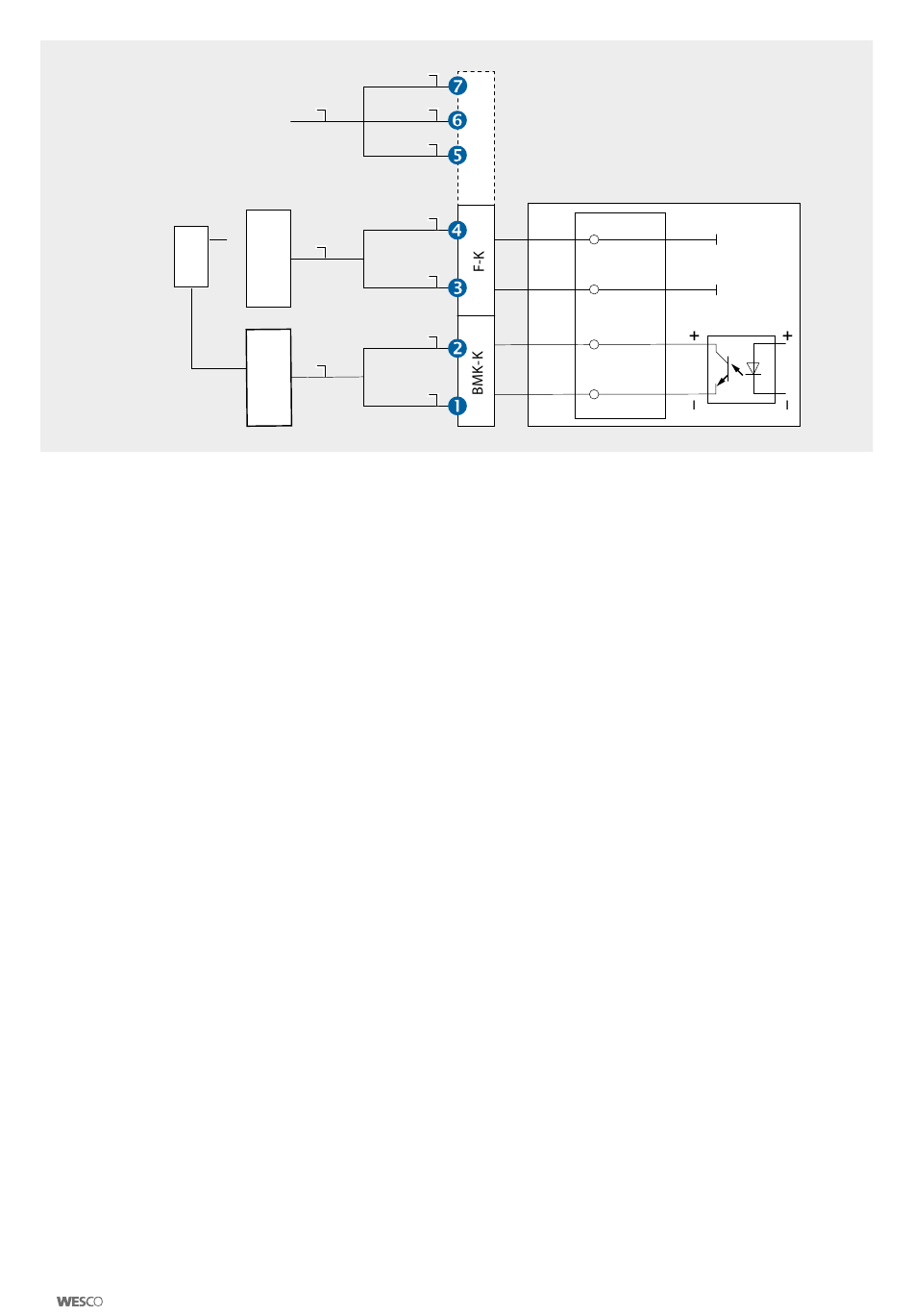

Borne "BMK-F" pour le raccorde-
ment du boîtier mural
Borne "F-K" (contact multifonc-
tions) pour le raccordement d'un
contacteur de fenêtre
Ligne de commande vers boîtier
mural
Boîtier mural
Bloc d'alimentation boîtier mural
Contacteur fenêtre
Ligne de commande du contacteur
fenêtre
Borne du clapet de fermeture
électrique
Ligne de commande du clapet de
fermeture électrique
commuté
vert
brun
Désignation conducteur 1
Désignation conducteur 2
t
Suivre les instructions
des accessoires.
I
MFK
MFK
C
ST3
BMK2
BMK1
B
A
Morsetti per BZLR
Morsetti per FK
Morsetti per sportello di chiusura
elettrico (EVK/ZLR)
Centralina
contatto cassetta a muro, fotoac-
coppiatore, max. 12 mA / 12 V DC,
isolato galvanicamente in modo
sicuro
contatto cassetta a muro, fotoac-
coppiatore, max. 12 mA / 12 V DC,
isolato galvanicamente in modo
sicuro
Morsetto "BMK-F" per collega-
mento cassetta a muro
Morsetto "F-K" (contatto multifun-
zionale) per collegamento interrut-
tore di contatto per finestre
Linea di controllo per la cassetta a
muro
cassetta a muro
Alimentatore cassetta a muro
interruttore di contatto per finestre
Linea di controllo dell'interruttore di
contatto per finestre
Morsetto sportello di chiusura
elettrico
Linea di controllo sportello di chiu-
sura elettrico
azionato
verde
marrone
Denominazione conduttore 1
Denominazione conduttore 2
t
Seguire le istruzioni dell'accessorio.
+ 5 V
GND
7
