Qualigen FastPack IP System Manuel page 99

Interface
Câble
série
65000162 Rév. 002 (09/12)
P r o c é d u r e d e m i s e e n p l a c e
Instrument

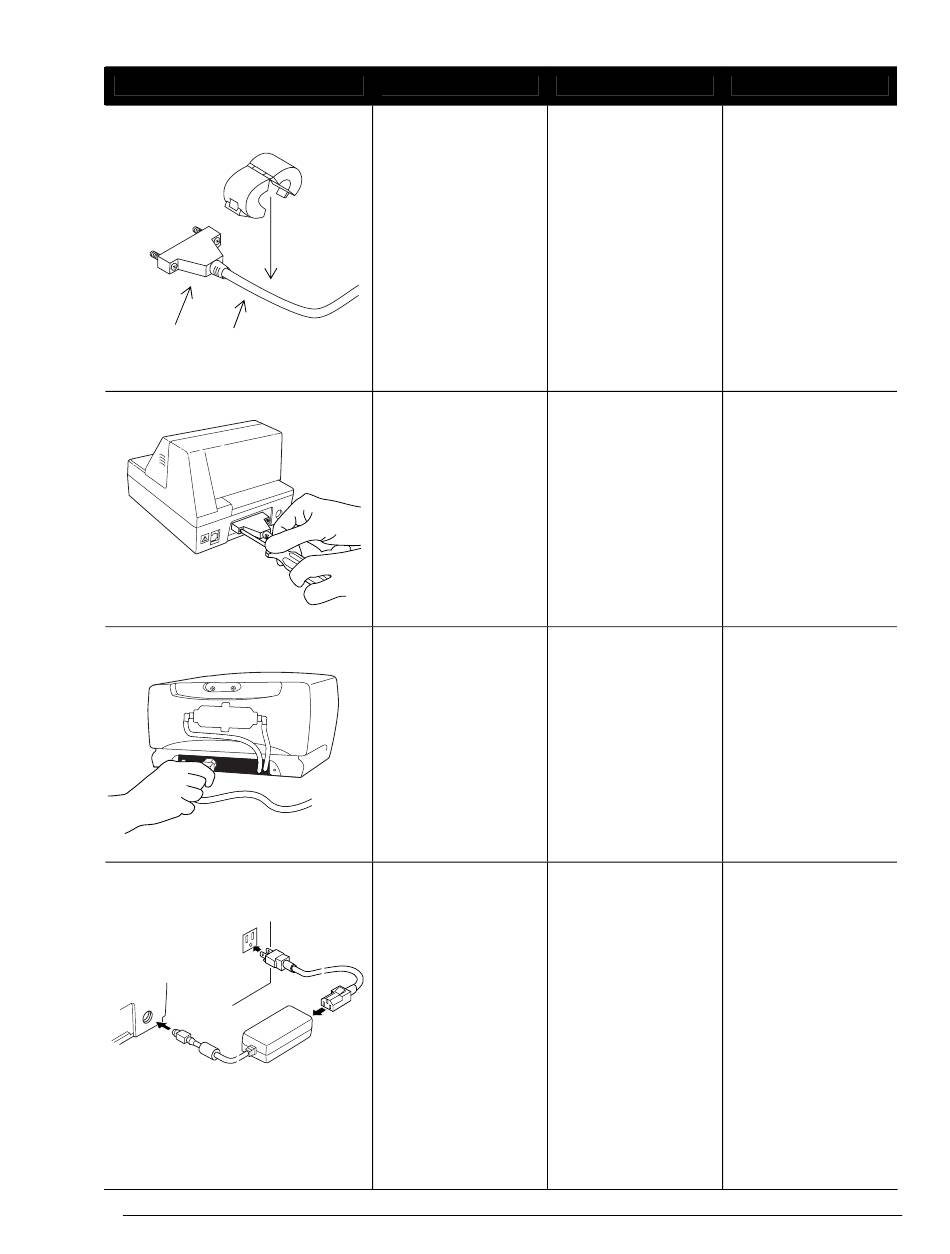

Fixer le petit tore
magnétique à la grosse
extrémité du câble
d'imprimante série.
(Le tore magnétique se
trouve dans l'emballage
de l'imprimante.)
Connecter la grosse
extrémité du câble
d'imprimante série à
l'arrière de l'imprimante
externe à l'aide d'un
tournevis ou en serrant
les vis à la main.
Brancher l'autre
extrémité du câble
d'imprimante série au
port COM1 de
l'analyseur.
Brancher le module
d'alimentation à l'arrière
de l'imprimante externe.
Raccorder le cordon
d'alimentation secteur
au module
d'alimentation bureau.
Brancher le cordon
d'alimentation à une
prise secteur.
Action Information
Pour plus d'instructions
et des illustrations, se
reporter au manuel
d'emploi de l'imprimante
externe.
Remarque : Le manuel
d'emploi de l'imprimante
externe indique d'utiliser
le gros tore magnétique.
Il faut utiliser le petit
tore magnétique.
L'analyseur doit être
allumé et à l'état
« Ready ».
L'imprimante externe
fonctionne sur une
tension d'entrée de
100–240±10 % Vc.a. et
50/60 Hz.
9
