Type 8025 - 8035 - SE35 Batch
Installation fluidique
7.2.2 Installer le 8025 Batch en version compacte dans le raccord
S020
1
6
2
3
5
4

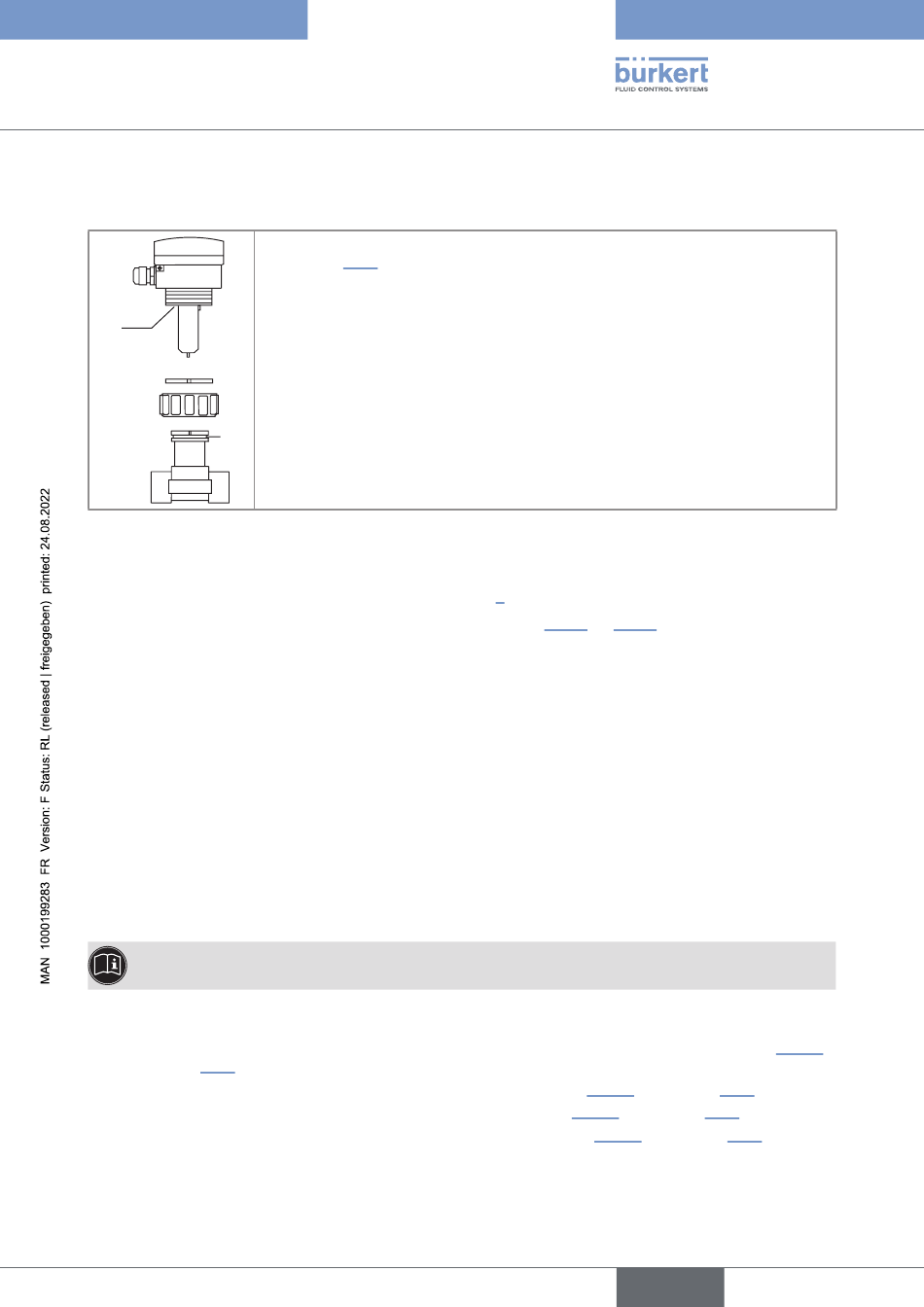

Fig. 12: Installation du 8025 Batch en version compacte dans le raccord S020
7.2.3 Finaliser l'installation du 8025 Batch en version compacte
→ Câbler l'appareil et le mettre sous tension (voir chapitre 8).
→ Régler le facteur K ou le déterminer par Teach-In (voir chapitre 10.7.3 ou 10.7.4).
7.3 Installation du contrôleur de dosage 8035 Batch
Le contrôleur de dosage type 8035 Batch se compose d'un contrôleur de dosage type SE35 Batch et d'un
raccord-capteur S030. Le contrôleur de dosage SE35 Batch s'assemble sur le raccord-capteur S030 par un
système de rotation quart-de-tour :
1. Installer le raccord-capteur S030 sur la conduite,
2. Installer le contrôleur de dosage SE35 Batch sur le raccord-capteur S030,
3. Finaliser l'installation du 8035 Batch.
7.3.1

Installer le raccord-capteur S030 sur la conduite

→ Sélectionner un raccord-capteur S020 adapté à la vitesse du fluide dans la conduite
Pour sélectionner un raccord-capteur, se reporter aux abaques de la fiche technique du raccord-
capteur correspondant.
→ Choisir un emplacement pour le raccord-capteur en fonction de la conception de la conduite, de telle sorte
que :
- les distances amont et aval soient respectées en fonction de la conception des conduites, voir Fig. 10
au chapitre 7.2.1 et norme EN ISO 5167-1,
- la conduite soit toujours remplie au niveau du raccord-capteur (voir Fig. 11 au chapitre 7.2.1),
- en montage vertical, le sens de l'écoulement soit ascendant (voir Fig. 11 au chapitre 7.2.1),
- les bulles d'air ne se forment pas au niveau du raccord-capteur (voir Fig. 11 au chapitre 7.2.1).
→ Utiliser si nécessaire un tranquiliseur d'écoulement pour améliorer la précision des mesures.
→ Installer le raccord-capteur sur la conduite selon les instructions du manuel d'utilisation correspondant.
→ Installer le raccord 4 sur la conduite en tenant compte des instructions du
chapitre 7.2.1.
→ Vérifier la présence du joint 6 sur l'appareil 1 et son intégrité. Remplacer le joint
si nécessaire.
→ Insérer l'écrou 3 sur le raccord 4.
→ Insérer la bague de butée 2 dans la rainure 5.
→ Vérifier que le joint d'étanchéité 6 est correctement inséré sur l'appareil 1.
→ Insérer l'appareil 1 dans le raccord 4.
Si le montage est correct, l'appareil 1 ne peut plus tourner sur lui même.
→ Verrouiller l'assemblage à la main, avec l'écrou 3.
