Computer SMART III FAST
4�9�- COMMUNICATIONS RS-485
Les Computer SMART III FAST disposent d'une sortie de communication série type RS-485 avec un
protocole de communications Modbus RTU ®
4�9�1� CONNECTIQUE
La composition du câble RS-485 devra être réalisée avec du câble à paire torsadée avec une maille de
blindage (minimum 3 fils), et avec une distance maximale entre le Computer SMART III FAST et l'unité
maître de 1 200 mètres de longueur.
Nous pourrons connecter sur ce bus un maximum de 32 Computer SMART III FAST .
Pour la communication avec l'unité maître, nous devons utiliser le convertisseur intelligent de proto-
cole de réseau RS-232 à RS-485 (M54020 convertisseur intelligent). Avec ledit convertisseur, il n'est
pas nécessaire d'utiliser la connexion du Pin 7 sur la partie RS-485.
Manuel d'instructions
PC
RS-232 / USB / Ethernet / Profibus ...
RS-232
USB
Ethernet
Profibus
...
RS-485
RS-485
A ( + )
B ( - )
S
A( + )
B( - )
S

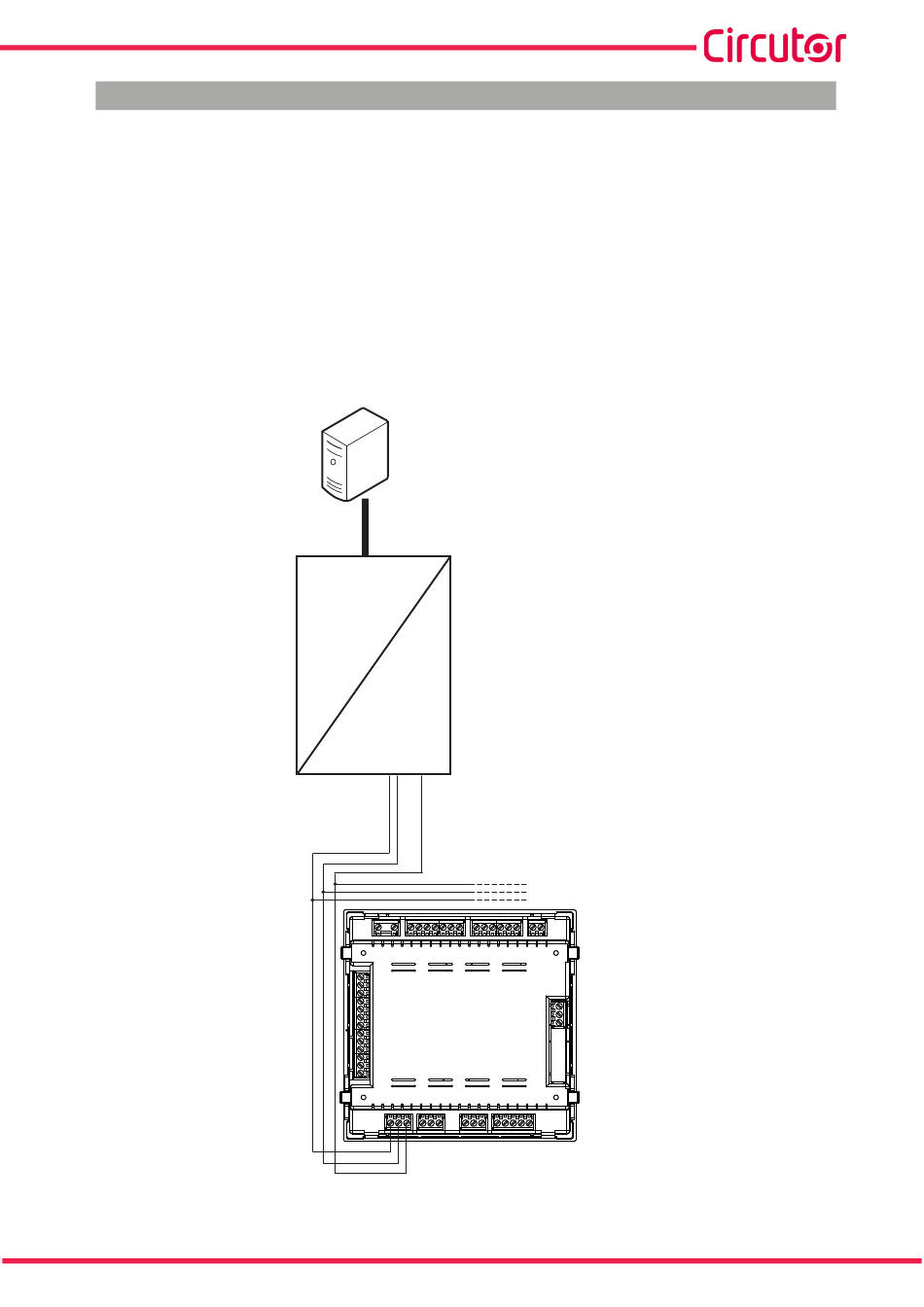

Figure 16: Schéma de connectique RS-485
55
