Computer SMART III FAST
3�3�- BORNES DE L'ÉQUIPEMENT
1 : A1, Alimentation auxiliaire
2 : A2, Alimentation auxiliaire
3 : V
, Entrée de tension L1
L1
4 : V
, Entrée de tension L2
L2
5 : V
Entrée de tension L3
L3,
6 : V
Entrée de tension de neutre
LN,
7 : S1, Entrée de courant L1
8 : S2, Entrée de courant L1
9 : S1, Entrée de courant L2
10 : S2, Entrée de courant L2
11 : S1, Entrée de courant L3
12 : S2, Entrée de courant L3
13 : S1, Entrée de courant de fuites
14 : S2, Entrée de courant de fuites
15 : COM, Commun sorties
16 : 1, Sortie 1
17 : 2, Sortie 2
18 : 3, Sortie 3
19 : 4, Sortie 4
20 : 5, Sortie 5
21 : 6, Sortie 6
22 : 7, Sortie 7 (modèle Computer SMART III FAST 12)
Manuel d'instructions
Tableau 3: Liste de bornes Computer SMART III FAST�
Bornes de l'équipement de la face supérieure
4
1
2
3
15
16
17
18
19
20
21
22
23
24
25
26
27
28 29 30 31 32 33

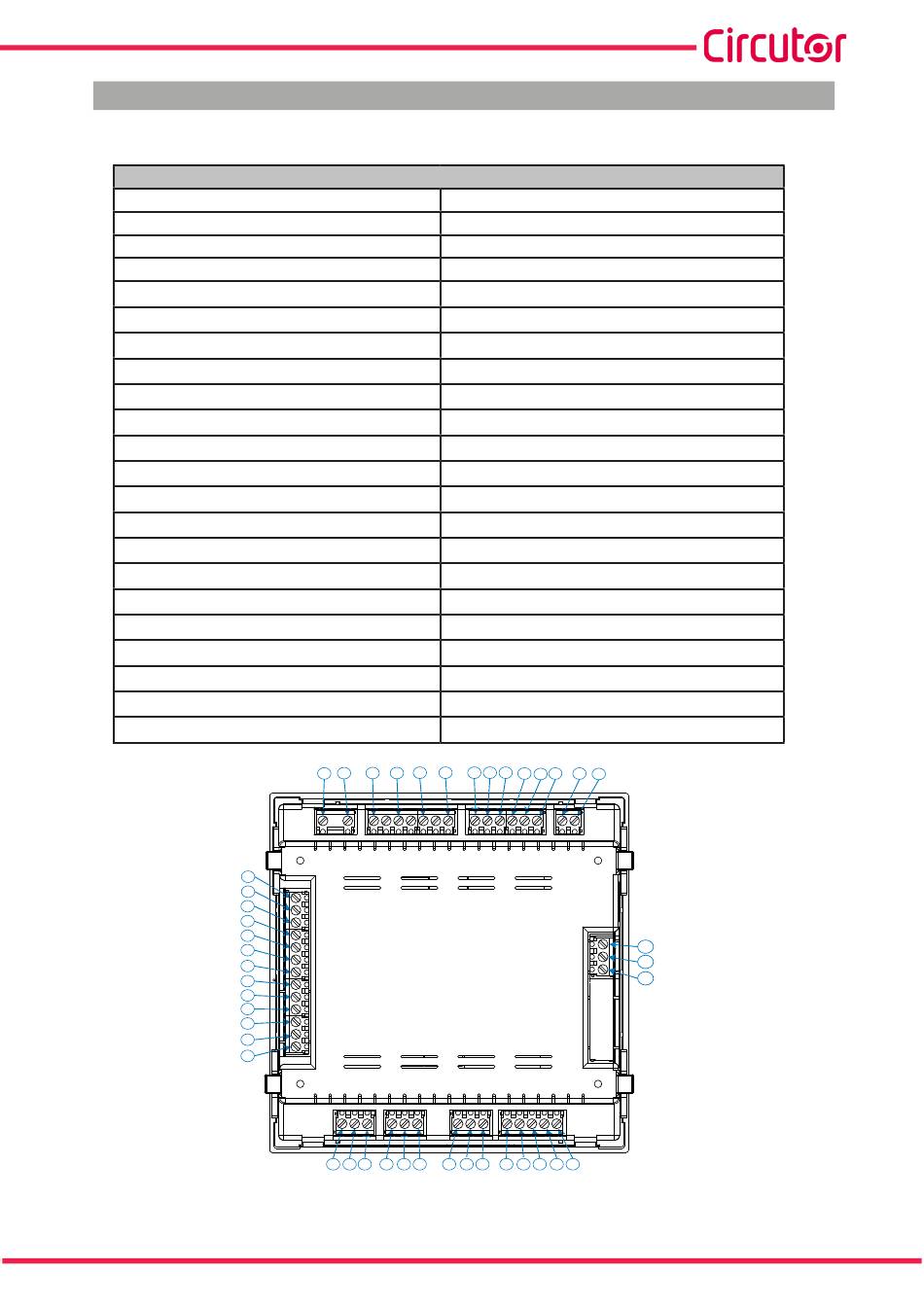

Figure 2: Bornes Computer SMART III FAST�
23 : 8, Sortie 8 (modèle Computer SMART III FAST 12)
24 : 9, Sortie 9 (modèle Computer SMART III FAST 12)
25 : 10, Sortie 10 (modèle Computer SMART III FAST 12)
26 : 11, Sortie 11 (modèle Computer SMART III FAST 12)
27 : 12, Sortie 12 (modèle Computer SMART III FAST 12)
28 : A(+), RS485
29 : B(-), RS485
30 : S, GND pour RS485
31 : 1, Entrée numérique 1
32 : 2, Entrée numérique 2
33 : C, Commun des entrées numériques
34 : 1, Sortie numérique 1
35 : 2, Sortie numérique 2
36 : C, Commun des sorties numériques
37 : Sortie relais ventilateur
38 : Sortie relais ventilateur
39 : NC, Sortie relais d'alarme
40 : C, Sortie relais d'alarme
41 : NO, Sortie relais d'alarme
42 : A(+), CPC-NET
43 : B(-), CPC-NET
44 : S, GND pour CPC-NET
5
6
7 8 9 10 11 12
13
34 35 36
37 38 39 40 41
14
44
43
42
