3�4�7�- Connexions du courant de fuites, I
Pour la mesure du courant de fuites, il faut utiliser un transformateur différentiel, type WGS.
Le transformateur de courant de fuites doit être placé de telle sorte à mesurer le courant de la batterie
des condensateurs. Ainsi, il sera possible de détecter toute fuite de l'un des condensateurs de la
batterie.
Note: La relation du transformateur différentiel doit être de 500 spires. Le courant maximal de fuites
que l'équipement peut mesurer correctement est d'1,5 A CA, bien que l'entrée maximale soit de 5 A CA
à travers le transformateur différentiel.
18
TC
~
LOAD

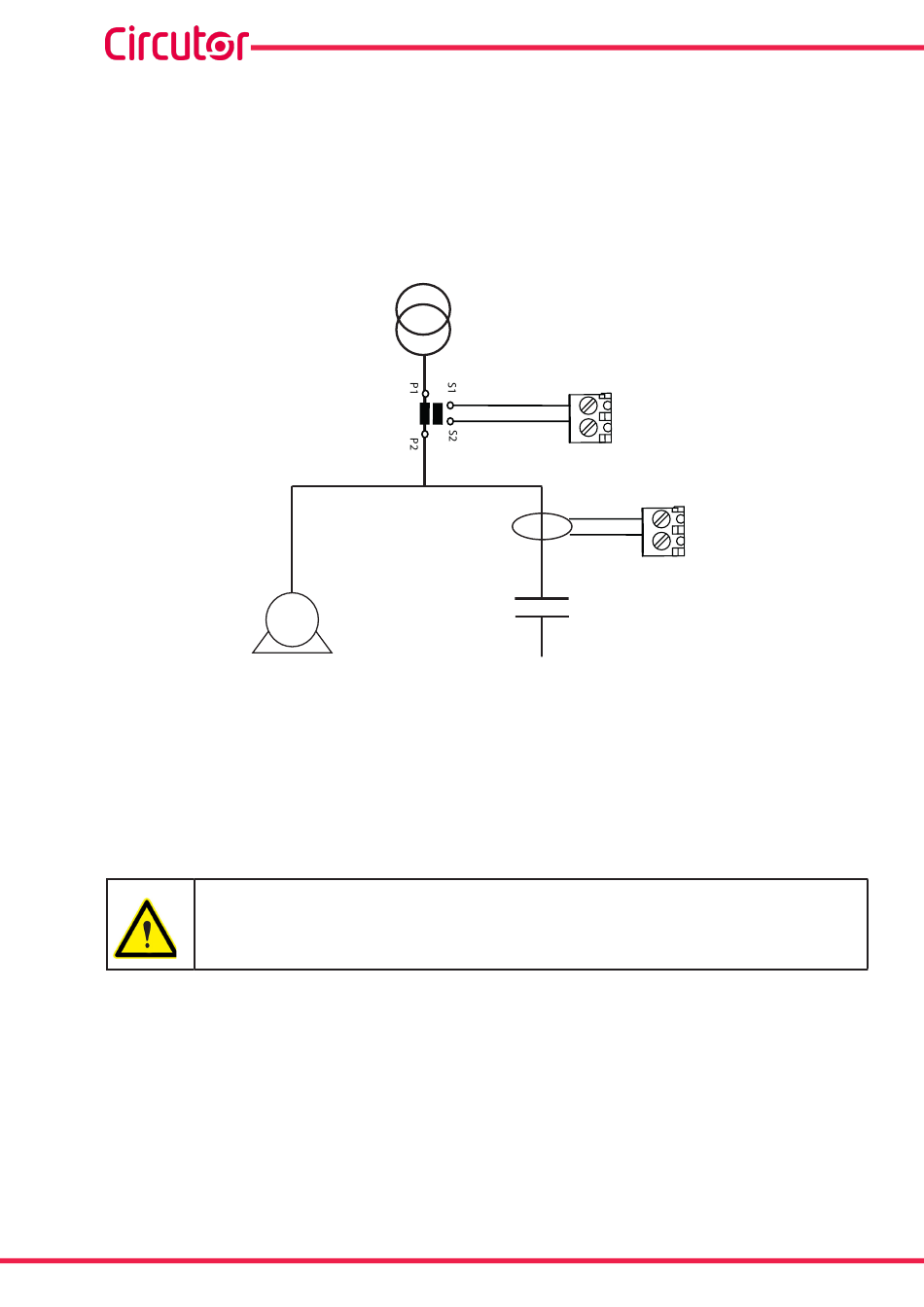

Figure 9: Connexion du transformateur de courant de fuites ( I
Ne pas manipuler le transformateur de courant de fuites avec le Computer SMART III
FAST alimenté.
Δ
CAPACITORS
Computer SMART III FAST
S1
I I I
L1, L2, L3
S2
S1
I
∆
S2
)�
Δ
