Installation de la nouvelle tête
du taille-bordure
1. Placez sur l'arbre du moteur la bride
retirée à l'étape 8 de la section «
Retrait de la tête du taille-bordure
», en s'assurant que la surface
bombée est opposée à la base (Fig.
23).
2. Placez le couvercle de la bride sur
la bride de façon à ce que la surface
plane pointe vers l'extérieur
(Fig. 24).
3. Alignez le trou de montage de la
nouvelle base de la bobine sur
l'arbre du moteur et insérez la
nouvelle base dans l'arbre.
4. Placez la rondelle ordinaire sur
l'arbre du moteur (Fig. 20).
5. Placez l'écrou sur l'arbre et serrez-
le partiellement dans le SENS DES
AIGUILLES d'une montre.
6. Tournez la base de la bobine pour
aligner la fente dans la bride avec le
trou du boîtier d'engrenage
(Fig. 17).
7. Insérez la clé hexagonale dans les
trous alignés pour qu'elle agisse
comme stabilisateur (Fig. 18). Utilisez la clé multifonction fournie pour serrer
fermement l'écrou à l'arbre (Fig. 25).
58
TAILLE-BORDURE ADAPTABLE—STA1500

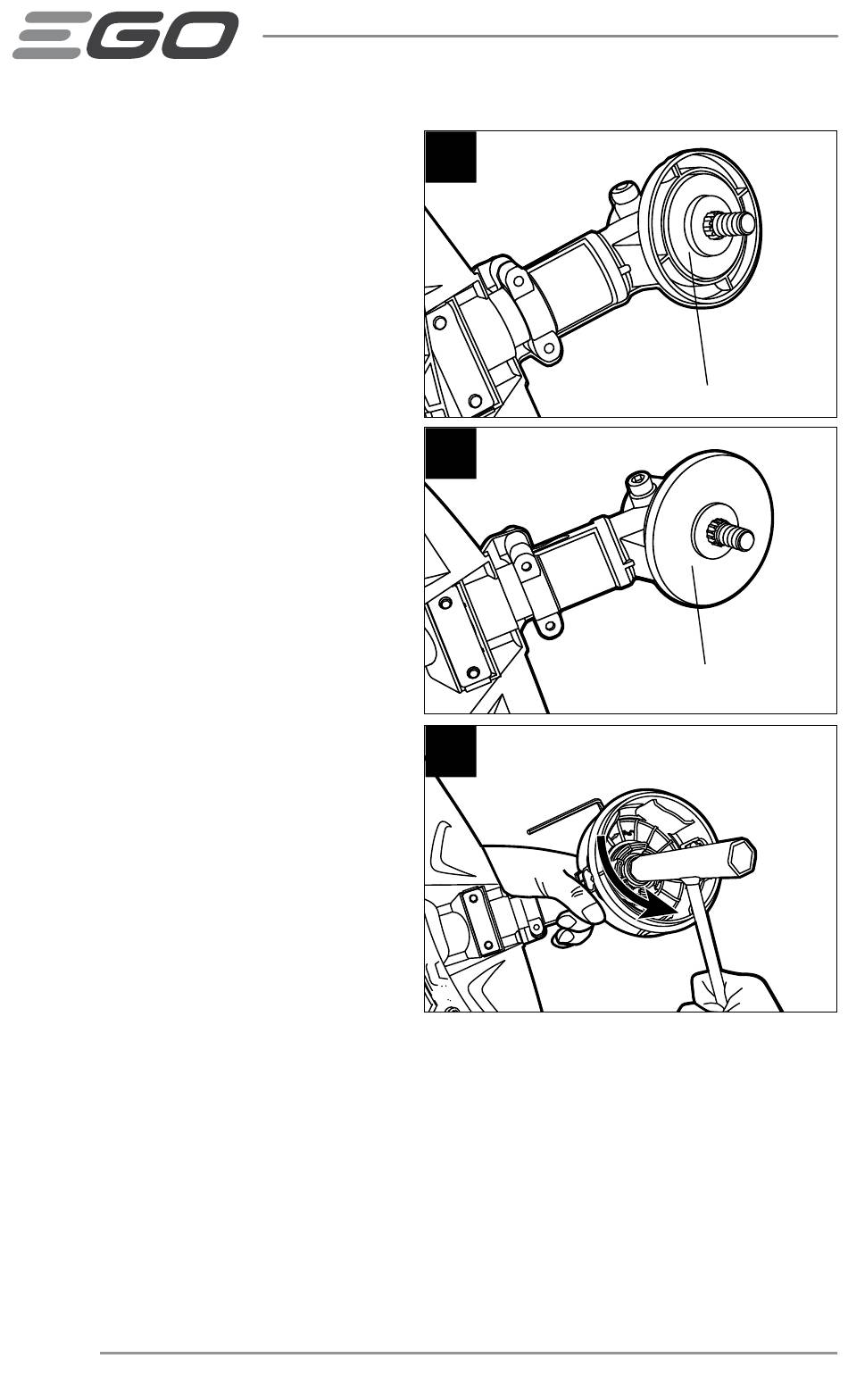

23
Surface bombée opposée à la base
24
Surface plane qui pointe
vers l'extérieur
25
