Introduction
1.2 Description
•
1.2
Description

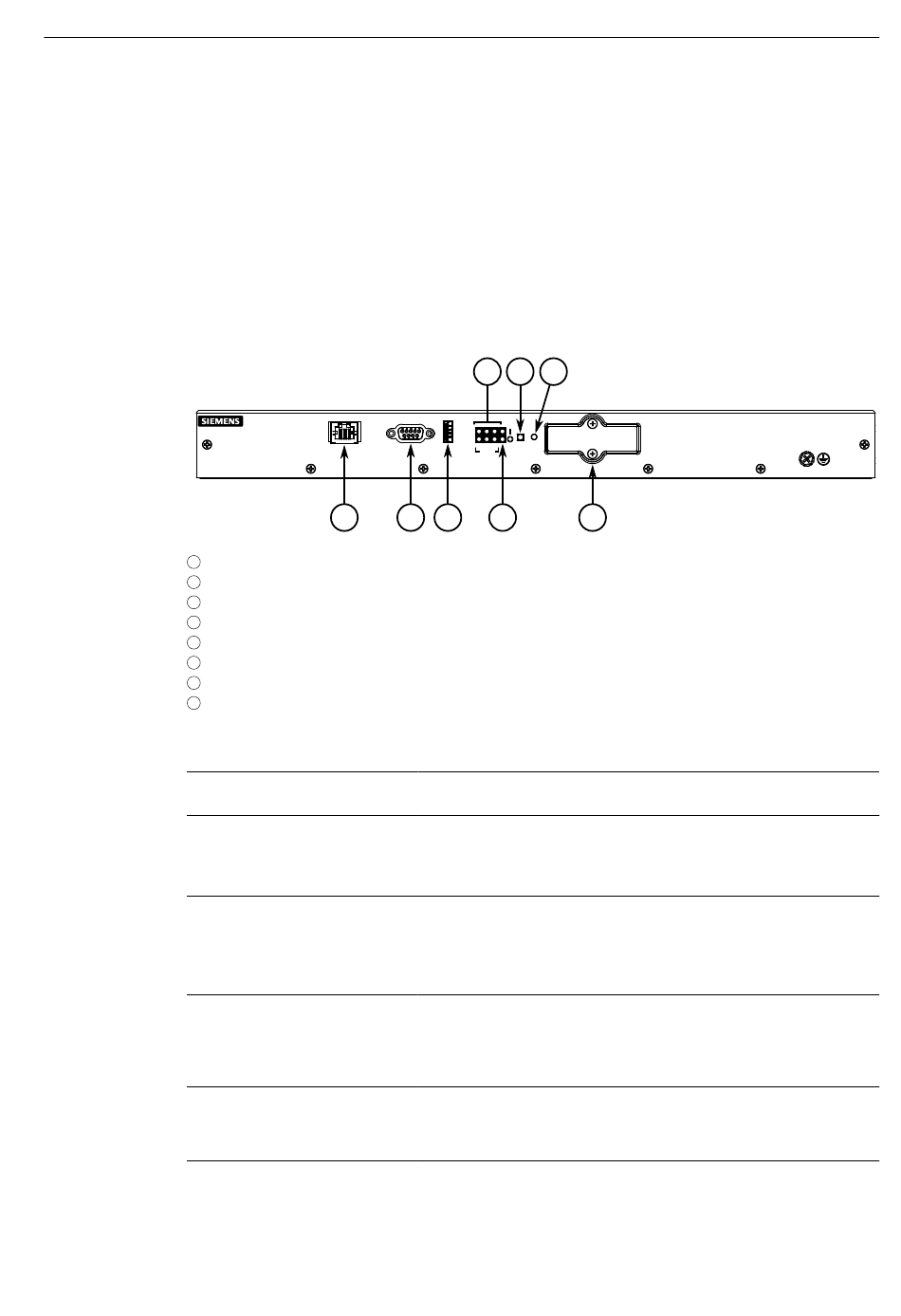

Le RUGGEDCOM RX1501 propose de nombreux ports, éléments de commande et LED
de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi
que le dépannage.
1
2
3
4
5
6
7
8
Figure 1.1
Port de gestion
Port console série RS-232
Port USB utilitaire
Bouton Test de lampe/Arrêt
d'alarme (LT/ACO)
LED d'état de l'alimentation
LED d'état du port
2
Homologation de sécurité CSA/UL
62368-1 jusqu'à 85 °C (185 °F)
1
Port de gestion
Port console série RS232 (DB9)
Port USB utilitaire
LED d'état du port
LED d'état de l'alimentation
LED de signalisation d'alarme
Bouton Test de lampe/Arrêt d'alarme (LT/ACO)
Port de carte flash compacte
RUGGEDCOM RX1501
4
6
7
2
3
5
Ce port Ethernet 10/100Base-T sert à la gestion du système hors de
la bande de fréquence de la matrice de commutation.
Le port console série sert d'interface directe avec l'appareil et
d'accès aux fonctions de gestion initiales. Pour toute information
sur la connexion à l'appareil via le port console série, voir
"Connexion à l'appareil (Page
Utilisez ce port USB pour mettre à niveau les fichiers de logiciel
ou d'installation de RUGGEDCOM RX1501, comme les fichiers
de configuration et les fichiers de touches de fonction. Pour plus
d'informations, voir le "RUGGEDCOMROX Manuel de configuration"
pour le RUGGEDCOM RX1501.
Ce bouton présente deux fonctions :
•
Maintenez ce bouton enfoncé pour tester tous les voyants LED.
•
Appuyez ce bouton et relâchez-le pour acquitter une alarme
active.
Elles signalent l'état des modules d'alimentation.
•
I = Le module d'alimentation reçoit de l'énergie électrique.
•
O = Le module d'alimentation fournit de l'énergie électrique.
Signale lorsque les ports sont activés.
•
Verte = OK
8
23)".
