Programmation D'un Cercle Avec Rayon Connu - Siemens SINUMERIK ONE Manuel D'utilisation

Programmer des fonctions technologiques (cycles)
10.8 Autres cycles et fonctions ShopTurn
Paramètres
X
Z
I
K
F
10.8.13

Programmation d'un cercle avec rayon connu

Pour programmer un cercle ou un arc de cercle avec un rayon connu, utilisez la fonction "Cercle
rayon".
L'outil se déplace sur un arc de cercle de rayon programmé et en avance d'usinage, de la position
courante à la position cible programmée. À cet effet, le système calcule la position du centre du
cercle.
Vous pouvez choisir si le déplacement doit avoir lieu dans le sens horaire ou dans le sens inverse.
Indépendamment du sens de rotation, il existe deux arcs de cercle de même rayon passant par
la position courante et la position cible.
Vous sélectionnez l'arc de cercle souhaité en affectant au rayon un signe positif ou négatif.
①
②
③
④

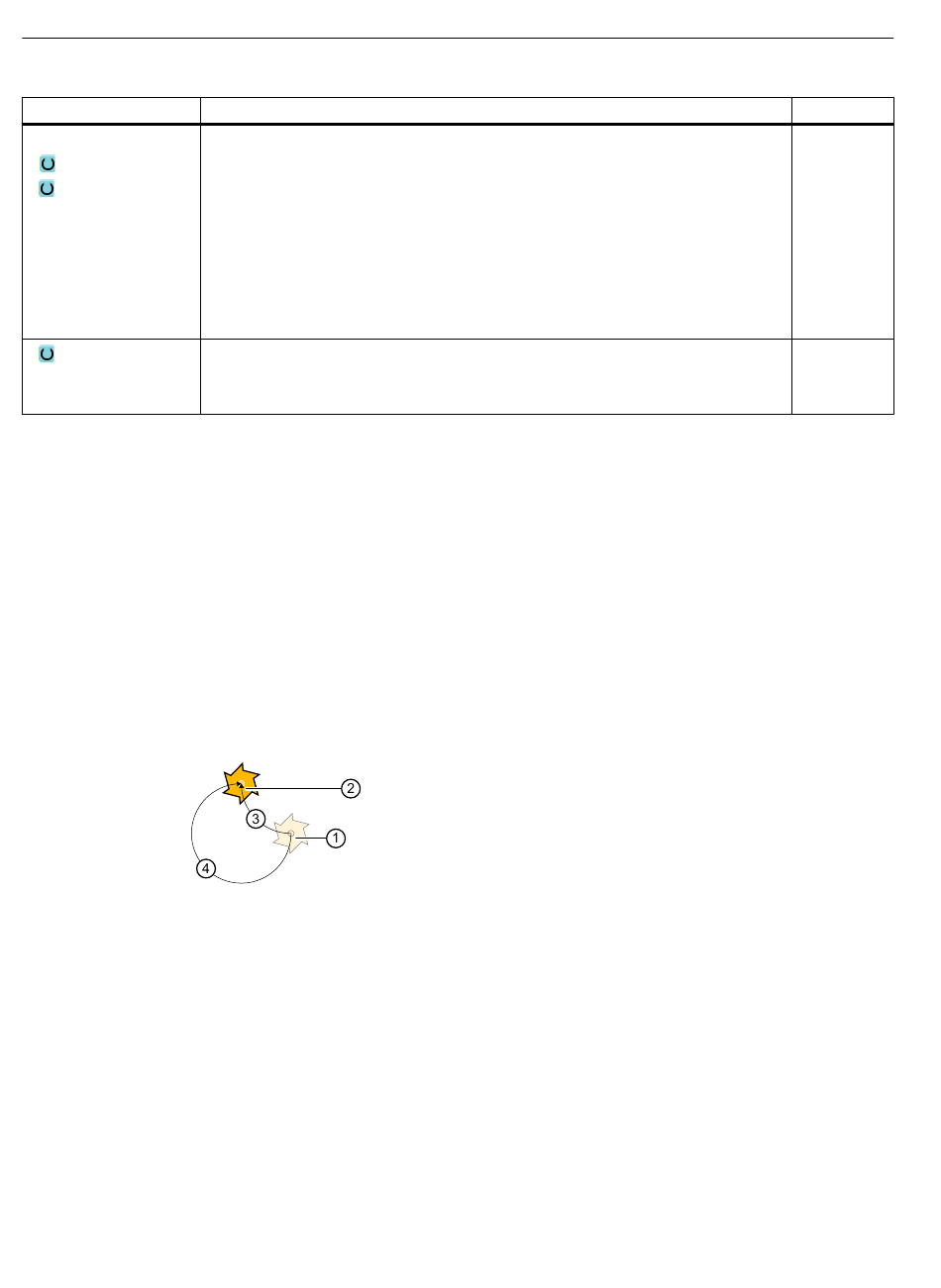

Figure 10-20
670
Description
Plan d'usinage Tournage
Position cible X ∅ (abs) ou position cible Y par rapport à la dernière position pro‐
grammée (rel)
Position cible Z (abs) ou position cible X par rapport à la dernière position program‐
mée (rel)
Centre du cercle I (rel)
Centre du cercle K (rel)
Remarque :
Cote relative : le signe est pris en considération.
Avance d'usinage
Début
Cible
Angle d'ouverture jusqu'à 180°
Angle d'ouverture supérieur à 180°
Angle d'ouverture
Manuel d'utilisation, 10/2020, A5E48384743D AB
Unité
mm
mm
mm
mm
mm/tr
mm/min
mm/dent
Tournage
