Sélection/Désélection Du Tournage Par Interpolation - Cycle806 - Siemens SINUMERIK ONE Manuel D'utilisation

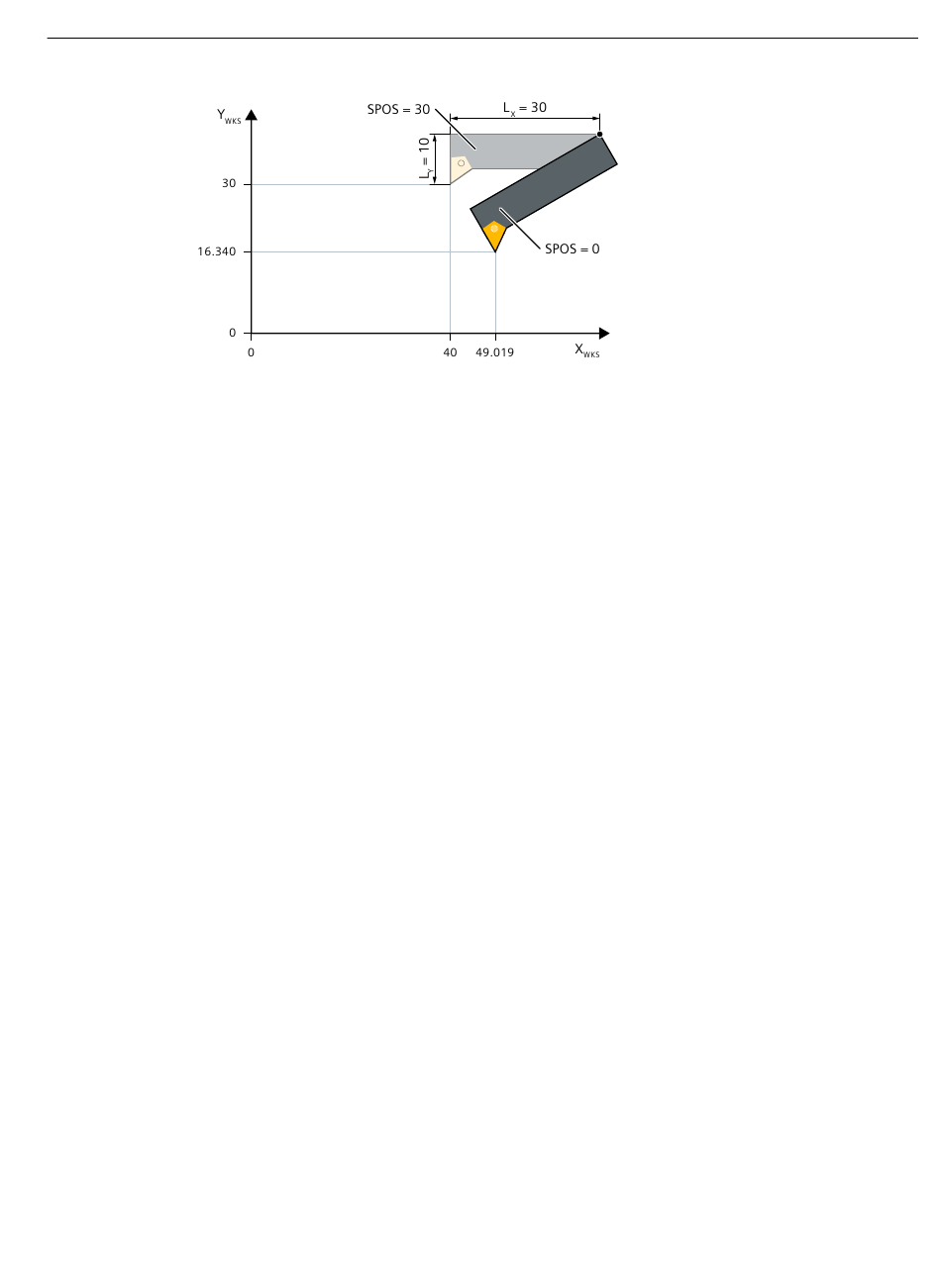

Dans l'exemple, un outil de tournage avec une longueur X de L
L = 10 mm et un angle d'ablocage de α = 30° est utilisé.
Y
Lorsque la pointe du tranchant doit se trouver à la position X = 40 et Y = 30 et la broche porte-
outil sur 30°, les longueurs d'outil et l'angle d'ablocage doivent être calculés en conséquence. La
position représentée en gris foncé sur la figure doit être atteinte.
Les formules suivantes servent d'aide au positionnement :
X = X
Y = Y
Dans les formules indiquées, X
correspondent à la position devant être effectivement accostée dans le SCP.
Positionnement de la broche par le CYCLE806
Lors de l'activation de la fonction Tournage par interpolation, le tranchant de l'outil de tournage
doit se trouver sur Y = 0 dans le SCP. Dans le CYCLE806, le SCP et la broche porte-outil pivotent
si nécessaire, ce qui permet d'adapter la position de l'outil de tournage. Avant le démarrage de
la fonction Tournage par interpolation, l'outil doit se trouver à une certaine distance de sécurité
par rapport à la pièce.
10.7.6.3 Sélection/désélection du tournage par interpolation - CYCLE806
1. Charger l'outil de tournage.
2. Si nécessaire, régler le plan orienté.
3. Prépositionner l'outil.
Tournage
