Programmer des fonctions technologiques (cycles)
10.3 Tournage

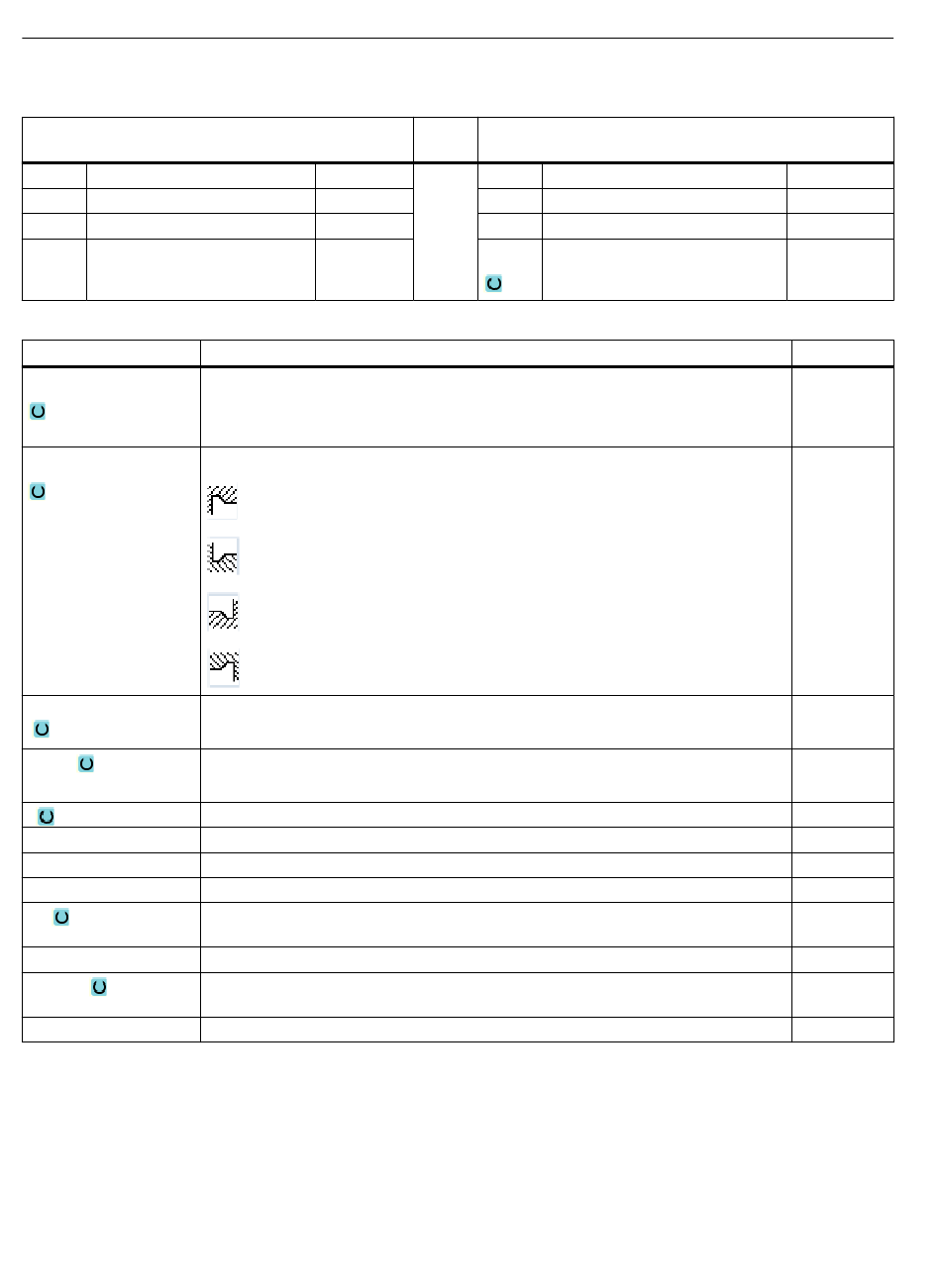

Paramètres programme à code G
(Dégagement filetage DIN)
PL Plan d'usinage
SC Distance de sécurité
F Avance
Paramètres
Usinage
Position
Sens d'usinage
Forme
P
X0
Z0
α
VX
D
U ou UX
UZ
* Unité d'avance telle qu'elle a été programmée avant l'appel du cycle
420
mm
*
Description
• ∇ (ébauche)
• ∇∇∇ (finition)
• ∇ + ∇∇∇ (ébauche et finition)
Position d'usinage :
• longitudinal
• parallèle au contour
• normal (Forme A)
• court (Forme B)
Pas de vis (le sélectionner ou le saisir dans le tableau DIN)
Point de référence X ∅
Point de référence Z
Angle de plongée
Chariotage transversal ∅ (abs) ou chariotage transversal (rel) - (uniquement pour ∇∇∇
et ∇ + ∇∇∇)
Profondeur de passe maximale - (uniquement pour ∇ et ∇ + ∇∇∇)
Surépaisseur de finition en X ou surépaisseur de finition en X et Z – (uniquement pour
∇ et ∇ + ∇∇∇)
Surépaisseur de finition en Z – (uniquement pour UX, ∇ et ∇ + ∇∇∇)
Paramètres programme ShopTurn
(Dégagement filetage DIN)
T Nom d'outil
D Numéro de tranchant
F Avance
S / V Vitesse de rotation de broche ou
vitesse de coupe constante
Manuel d'utilisation, 10/2020, A5E48384743D AB
mm/tr
tr/min
m/min
Unité
mm/tr
mm
mm
Degré
mm
mm
mm
mm
Tournage
