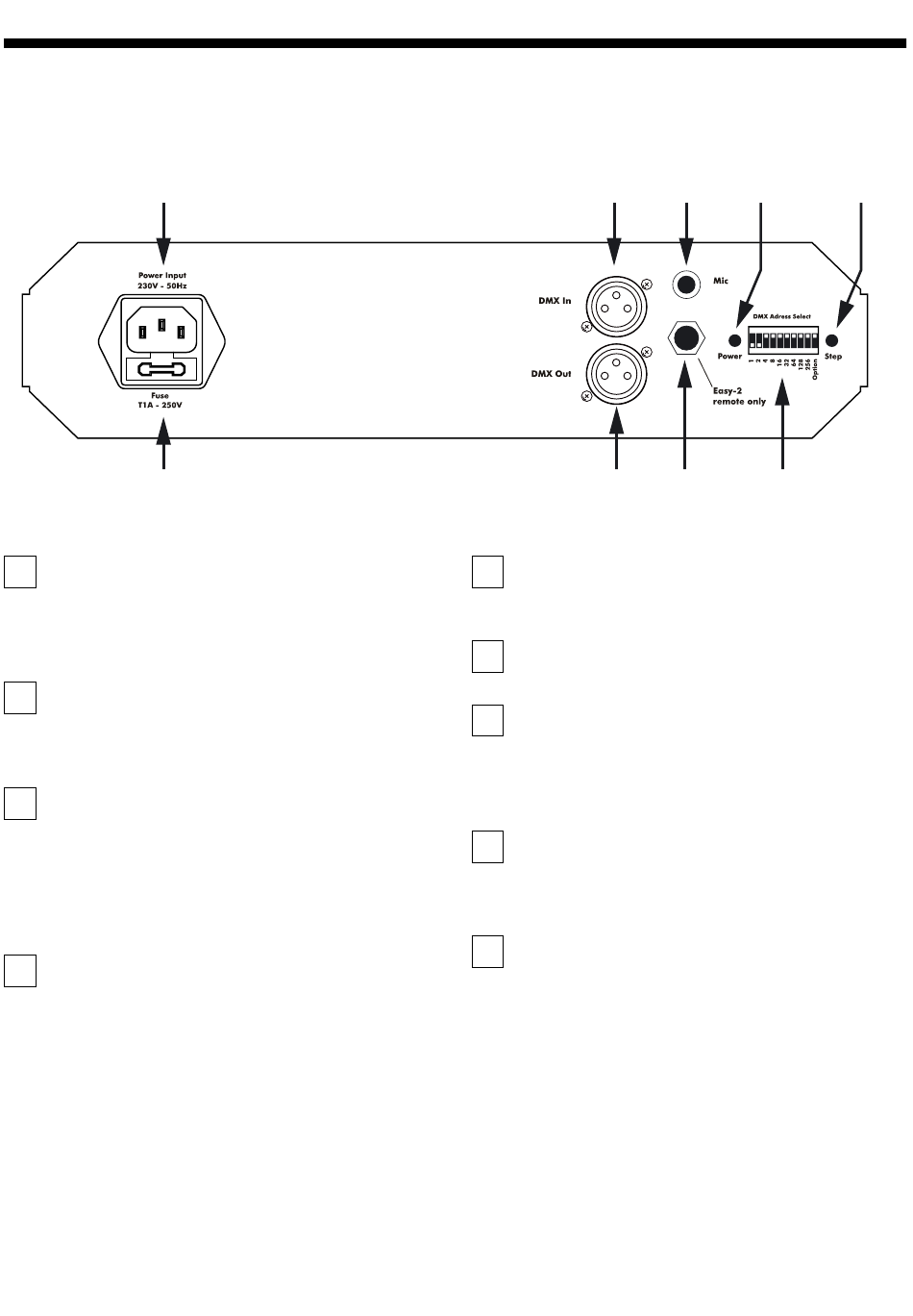

5 - Description du panneau arrière
1
2
1
Entrée alimentation
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
2
Fusible
Si vous êtes amené à remplacer ce fusible, veillez
à ce que le nouveau fusible ait des caractéristiques
identiques à celle d'origine.
3
Sortie DMX
Fiche XLR 3 broches femelle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
4
Entrée DMX
Fiche XLR 3 broches mâle câblée comme la sortie
DMX décrite ci-dessus.
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil,
soit en provenance d'une console DMX.
LED-FUSION - Effet d'animation à 256 LED's RGBW projetant des figures en mouvement
4
3 7
5
LED Power
Cette est allumée lorsque le LED-FUSION est sous
tension.
6
Micro
Ce micro permet la synchronisation musicale.
7
Entrée EASY-2
Reliez sur cette entrée la télécommande EASY-
2 (en option). Reportez vous au paragraphe 6.3
pour plus de détails quand à l'utilisation de cette
télécommande.
8
Dipswitches
Ces
dipswitches
comportement de l'appareil ou de fixer une adresse
DMX.
9
LED Step
Cette LED clignote à chaque changement d'étape
de programme.
Elle clignote continuellement lorsque l'appareil reçoit
un signal DMX.
6
5
8
permettent
de
gérer
9
le
Page 5
