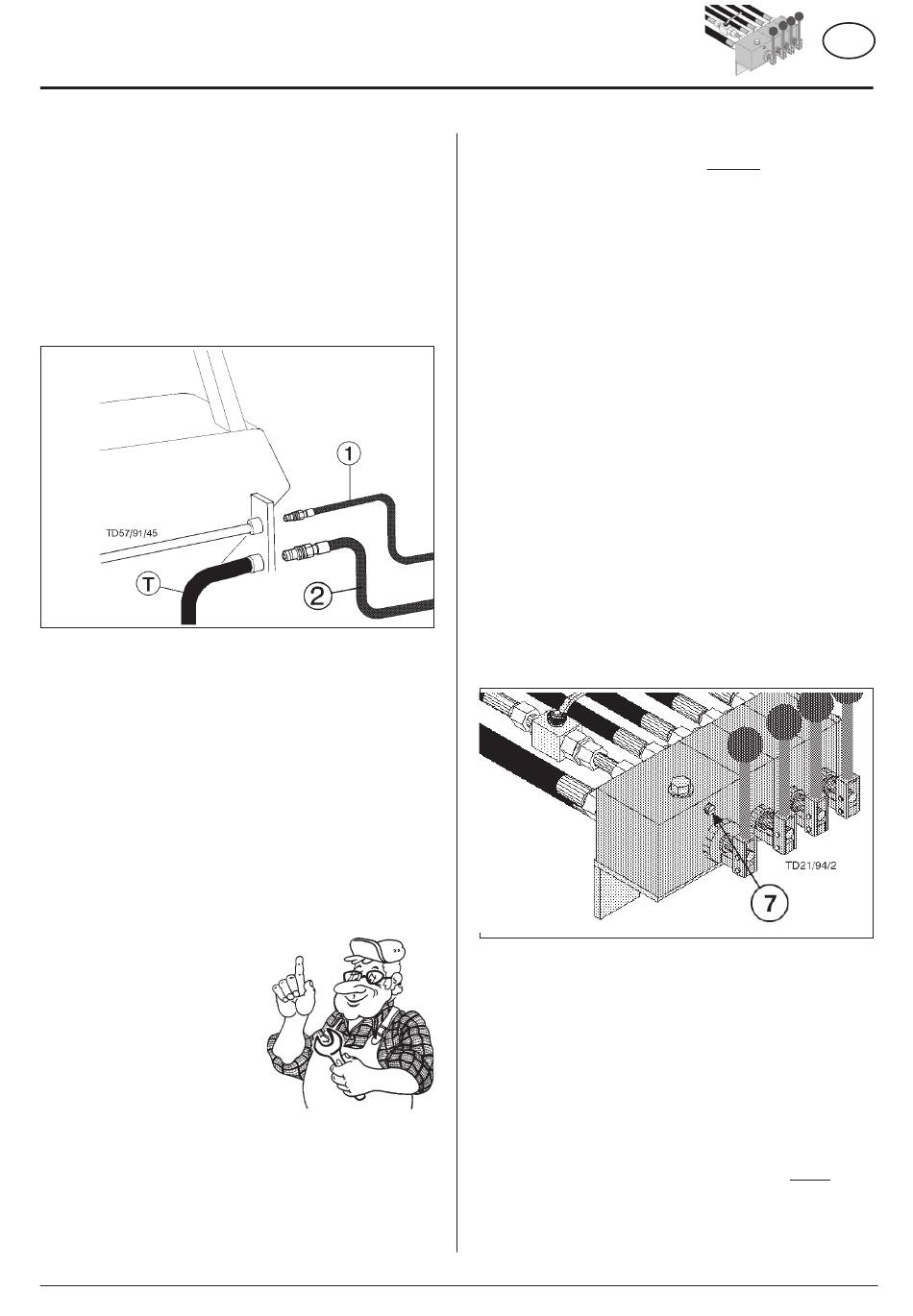

Branchement hydraulique
Distributeur simple effet
Si le tracteur n'est équipé que d'un distributeur simple effet,
il est absolument indispensable que de faire monter une
canalisation retour par votre concessionaire.
- Brancher le flexible de pression (1) sur la prise simple effet.
- Le flexible de retour (2) (section plus grosse) doit être
branché sur le retour.
Distributeur double effet
- Brancher les flexibles (1) et (2).
Indication:
Si l'huile venait à chauffer lors de l'opération, la prise simple
effet doit être branchée (voir ci-dessus).
Pannes:
Voir le chapitre "Erreurs de manipulation".
Règle de sécurité
Si
plusieurs
personnes
manipulent simultanément les
boîtiers de commande de la
remorque et du tracteur, il faut
redoubler de vigilance. Il faut au
préalable
que
les
utilisateurs s'entendant d'une
manière cohérente.
Par exemple:
La personne qui se trouve à l'arrière de la remorque peut être
en danger d'accident, si le conducteur, depuis la cabine du
tracteur décide d'ouvrir la porte arrière et de mettre les
rouleaux en marche.
534 / 9500 F HYDRKABBED-2
COMMANDE HYDRAULIQUE (variante 2)
divers
Position standard
pour les circuits hydrauliques ouverts
• Par exemple pour les tracteurs classiques équipés d'une
pompe à engrenage.
- Pour ce type de tracteurs, les réglages d'origine de la vanne
(Position 20) sont bons.
Réglage de la vis à tête fendue (7) :
- La vis de réglage (7) du bloc hydraulique ne doit pas être
vissée à fond.
Visser la vis de réglage (7) à fond, puis la desserrer d'un tour
et demi.
Remarque:
Si le tracteur possède un circuit hydraulique fermé et que l'on
utilise le circuit dans la configuration comme ci-dessus
(position A), il survient alors un échauffement de l'huile (à
cause de la circulation constante de l'huile).
Remède:
Modifier le circuit de la remorque selon instructions ci-
dessous ou diminuer le débit d'huile du tracteur.
Attention
aux tracteurs ayant un circuit hydraulique fermé
• JOHN-DEERE, FORD Serie 40 SLE
CASE-MAGNUM, CASE-MAXXUM,
- Mettre le sélecteur en position fermée (21) et visser
complètement la vis à tête fendue (7).
- 24 -
