Branchement
hydraulique
Distributeur hydraulique simple
effet
Si le tracteur ne dispose que d'un
distributeur simple effet, il est nécessaire
de monter un retour au réservoir (T).
- Brancher le flexible de pression (1)
à la prise simple effet.
Brancher le flexible de retour (2)
(ayant la plus grosse section) à la
prise de retour d'huile.
Distributeur hydraulique double
effet
- Brancher le flexible de pression (1)
et de retour (le flexible de plus grosse
section est le retour).
Remarque
Si en cours d'utilisation, on observe un
échauffement de l'huile, il faut alors se
brancher sur un distributeur simple effet.
(Voir ci-dessus).

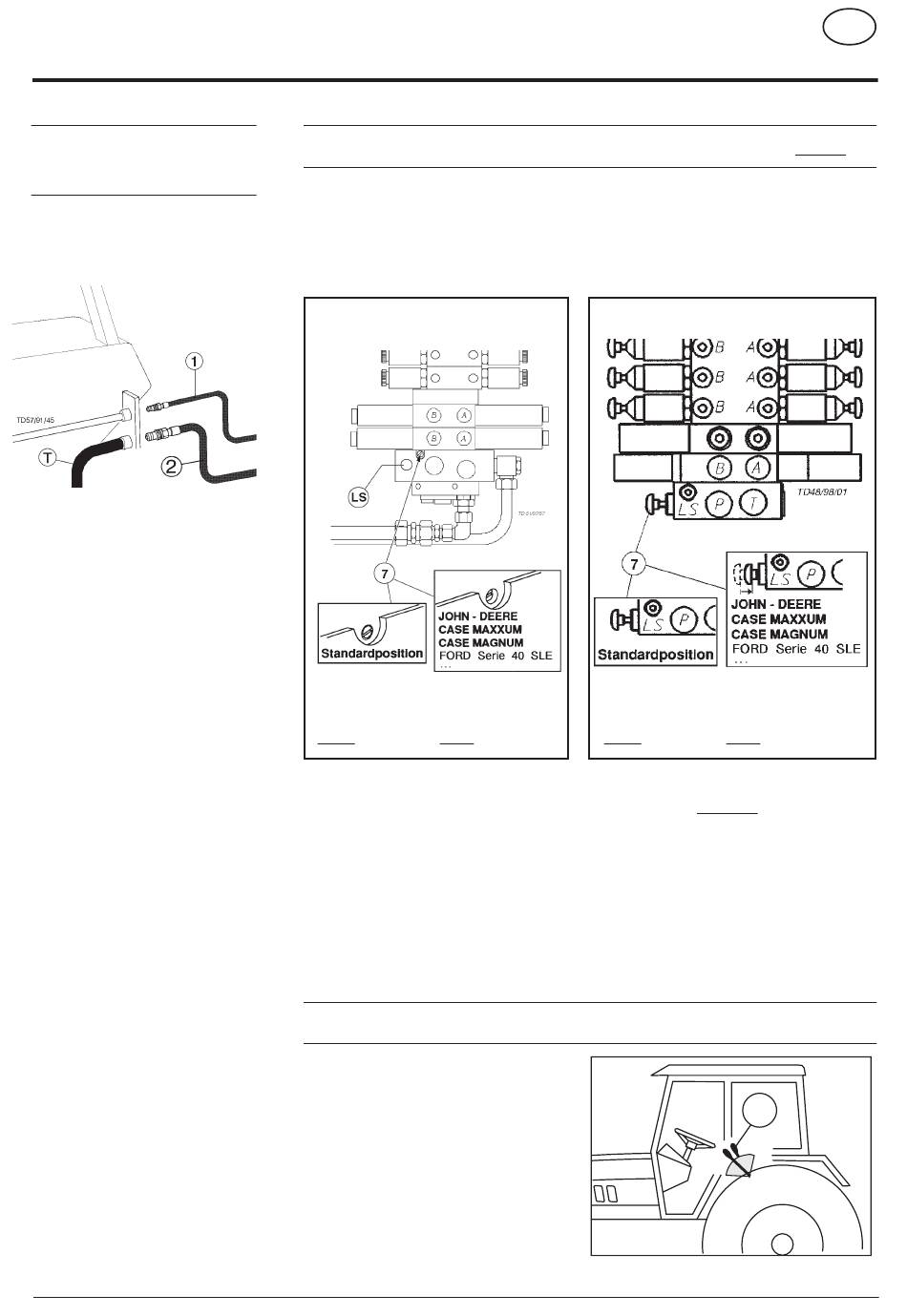

ERSTANBAU 9800-F (544)
PREMIER ATTELAGE AU TRACTEUR
Attention aux tracteurs ayant un circuit hydraulique fermé
JOHN-DEERE, CASE - MAXXUM, CASE - MAGNUM,
FORD SERIE 40 SLE
Avant de brancher l'hydraulique, il faut visser complètement la vis à tête fendue (7) dans le bloc
hydraulique.
Baujahr: - 1997
Position standard
Attention
sur
circuit
tracteurs ayant un
h y d r a u l i q u e
circuit hydraulique
ouvert
fermé
Position standard sur circuit hydraulique ouvert
Au départ de l'usine la vis à tête fendue (7) est en position dévissée.
La position de la tête de cette vis (7) doit être de niveau avec la surface (6) du bloc hydraulique.
Attention!
En cas de non-observation de cette remarque, le clapet de sécurité du circuit hydraulique est
toujours en fonctionnement produisant alors un échauffement excessif de l'huile!
LS = Load sensing
Branchement des flexibles hydrauliques
- Arrêter d'abord la prise de force.
- Mettre la manette du distributeur en position
flottante (Position neutre).
- Faire attention à la propreté des prises
hydrauliques.
- 7 -
Baujahr: + 1998
aux
Position standard
sur
circuit
h y d r a u l i q u e
ouvert
F
Attention
aux
tracteurs ayant un
circuit hydraulique
fermé
ST
