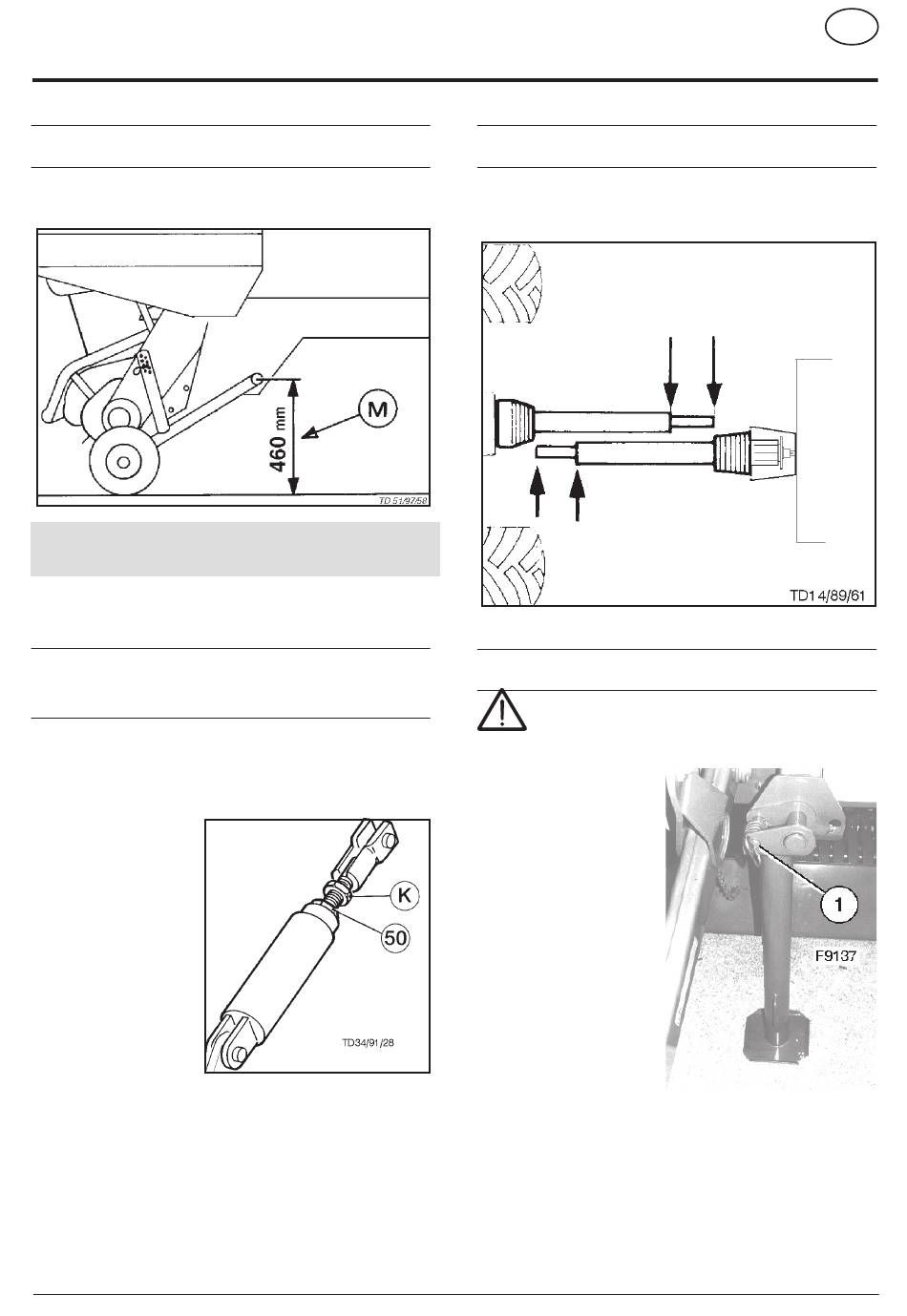

Côte (M) = 460 mm
Pour obtenir un travail idéal du pick-up, il faut régler correctement la
côte (M) quand la remorque est attelée (Débattement du pick-up).
Remarque: Si le sol présente des inégalités, raccourcir la mesure
Réglage du débattement du pick-up
(Côte (M) = 460 mm)
- Atteler la remorque au tracteur.
- Vérifier que les vérins du timon hydraulique soient
complètement rentrés.
Le réglage doit être
effectué alternativement
aux deux vérins
- Dévisser les contre-
écrous (K) de la tige
filetée des vérins.
- Tourner la tige (50) des
vérins pour allonger ou
raccourcir jusqu'à ce
que la côte (M) soit
atteinte.
- Bloquer ensuite les
contre-écrous (K).
Mise en service
Avant chaque mise en service vérifier les éléments de sécurité
de la machine (Eclairage, freins, protecteurs, ...)
9700-F DEICHSELEINSTELLUNG (544)
(M = 450 mm)
de 1 cm
REGLAGE DU TIMON HYDRAULIQUE
Raccourcissement du cardan voir Annexe -B.
Décrochage de la remorque
Attention!
La remorque ne peut être décrochée que si elle est
vide et après avoir été calée.
• Dételer la remorque sur
un sol plat et stable.
En
terrain
agrandissez la zone de
portance de la béquille
par un moyen approprié
(par exemple avec une
planche).
- Actionner
hydraulique pour lever
l'avant de la machine.
- Retirer le verrou (1),
pivoter la béquille vers le
bas et la verrouiller à
nouveau.
- Faire attention au bon
enclenchement du verrou (1)!
- Poser à nouveau la remorque à l'aide du timon hydraulique.
- Débrancher les flexibles hydrauliques et électriques et
décrocher la remorque.
- 10 -
Adaptation du cardan
mou
le
timon
F
