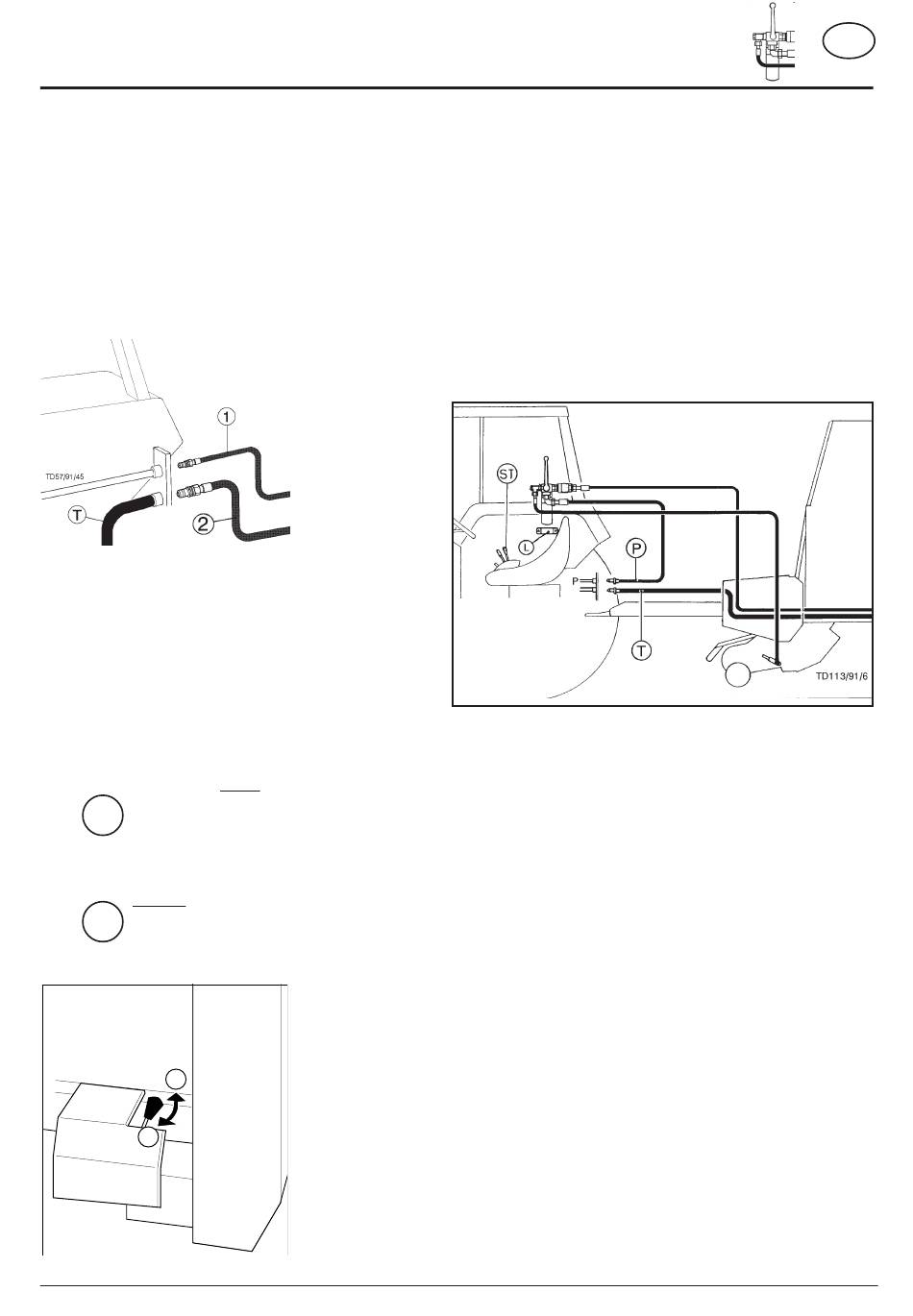

Branchement hydraulique
Distributeur simple effet
Si le tracteur n'est équipé que d'un distributeur simple effet,
il est absolument indispensable que de faire monter une
canalisation retour par votre concessionnaire.
- Brancher le flexible de pression (1) à la prise du distributeur
simple effet. Brancher le flexible de retour (ayant la plus forte
section) à la prise de retour du tracteur.
Distributeur double effet
- Brancher prises de pression (1) et de retour (2).
Remarque
Si en cours d'utilisation on observe une augmentation de la
température de l'huile, il faut alors faire un branchement sur un
distributeur simple effet (voir ci-dessus).
Attention
aux tracteurs ayant un circuit
hydraulique fermé:
(JOHN-DEERE, CASE-MAXXUM, CASE-
21
MAGNUM, FORD Serie 40 SLE)
Position standard pour les circuits hydrauliques
ouverts:
20
Pour les autres tracteurs, le réglage d'origine
d'arrêt (position 20) est conforme.
20
21
TD46/91/5
534 / HYDR.KAB.BED. 9500 F
COMMANDE HYDRAULIQUE
Eléments de commande
Le support livré (L) sert à l'installation des commandes
hydrauliques dans la cabine du tracteur et il doit être fixé sur
l'aile du tracteur.
0
= Position neutre
I
= Relevage du pick-up
II
= Entraînement hydraulique du fond mouvant
P
= Conduit de pression
T
= Conduit de retour
- 14 -
