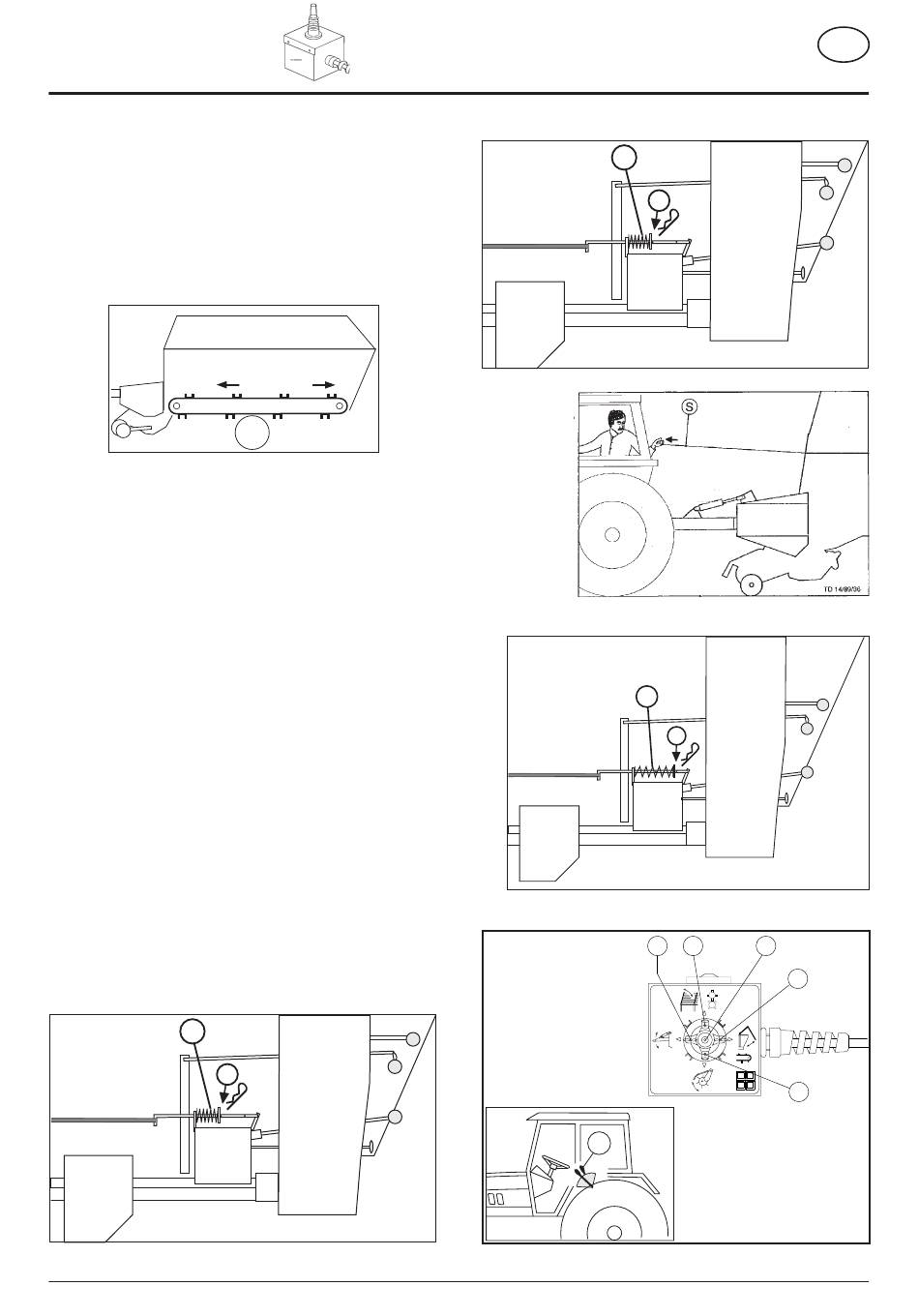

Marche hydraulique du fond mouvant
Commande avant hydraulique depuis siège du tracteur
(utilisation dans silo couloir):
1. Bloquer le ressort (15) de la tige de commande du fond mouvant en
position "I".
- La commande du fond mouvant peut être réalisée depuis l'avant
avec la corde (S).
KR =
marche arrière du fond mouvant
KV =
marche avant du fond mouvant en tirant sur la corde (S)
2. Interrupteur en position centrale "C".
3. Mettre en marche ou arrêter le fond mouvant avec la manette du
distributeur hydraulique (ST) du tracteur.
Commande depuis l'arrière de la remorque
1. Bloquer le ressort (15) en position "II".
2. Mettre le levier de commande du fond mouvant (16) en position "0".
KR = marche arrière du fond mouvant
KV = marche avant du fond mouvant en tirant sur la corde (S)
3. La bouton de réglage (22) permet de réguler la vitesse du fond
mouvant.
4. Pour décharger il faut d'abord mettre le levier (16) en position "0" à
l'aide de la corde (S). (Le levier (16) reste en position "0").
5. Interrupteur en position centrale "C".
6. Ensuite enclencher la manette du distributeur hydraulique (ST) et la
laisser enclencher.
7. Finalement, il est possible de mettre en marche ou arrêter le fond
mouvant depuis l'arrière de la remorque avec le levier (16).
Fin du déchargement
- Après avoir terminé de décharger la remorque, laisser le fond
mouvant en marche depuis l'arrière de la remorque (KR).
Pendant le chargement de la remorque, il est possible de faire
reculer le fond mouvant en actionnant la manette du distributeur
hydraulique (ST) du tracteur.
15
9900-F ELEK-HYD-VORWAHL (534)
COMMANDE ELECTROHYDRAULIQUE
KR
KV
KB KV-KR
I
TD32/90/14
ST
- 23.
-
35
Variante-4
15
I
TD32/90/14
15
II
A
B
C
TD 88/98/04
F
TD32/90/11
D
E
