COMMANDE HYDRAULIQUE (variante 1)

Branchement au tracteur

Attention !
Régler le sélecteur du bloc hydraulique en fonction du type de tracteur.
Position 21 JOHN DEERE,
Position 20 autres tracteurs

Distributeur simple effet

- Il est indispensable de faire monter par votre concessionnaire une
prise d'huile "retour" si votre tracteur est équipé de seulement un
distributeur simple effet.

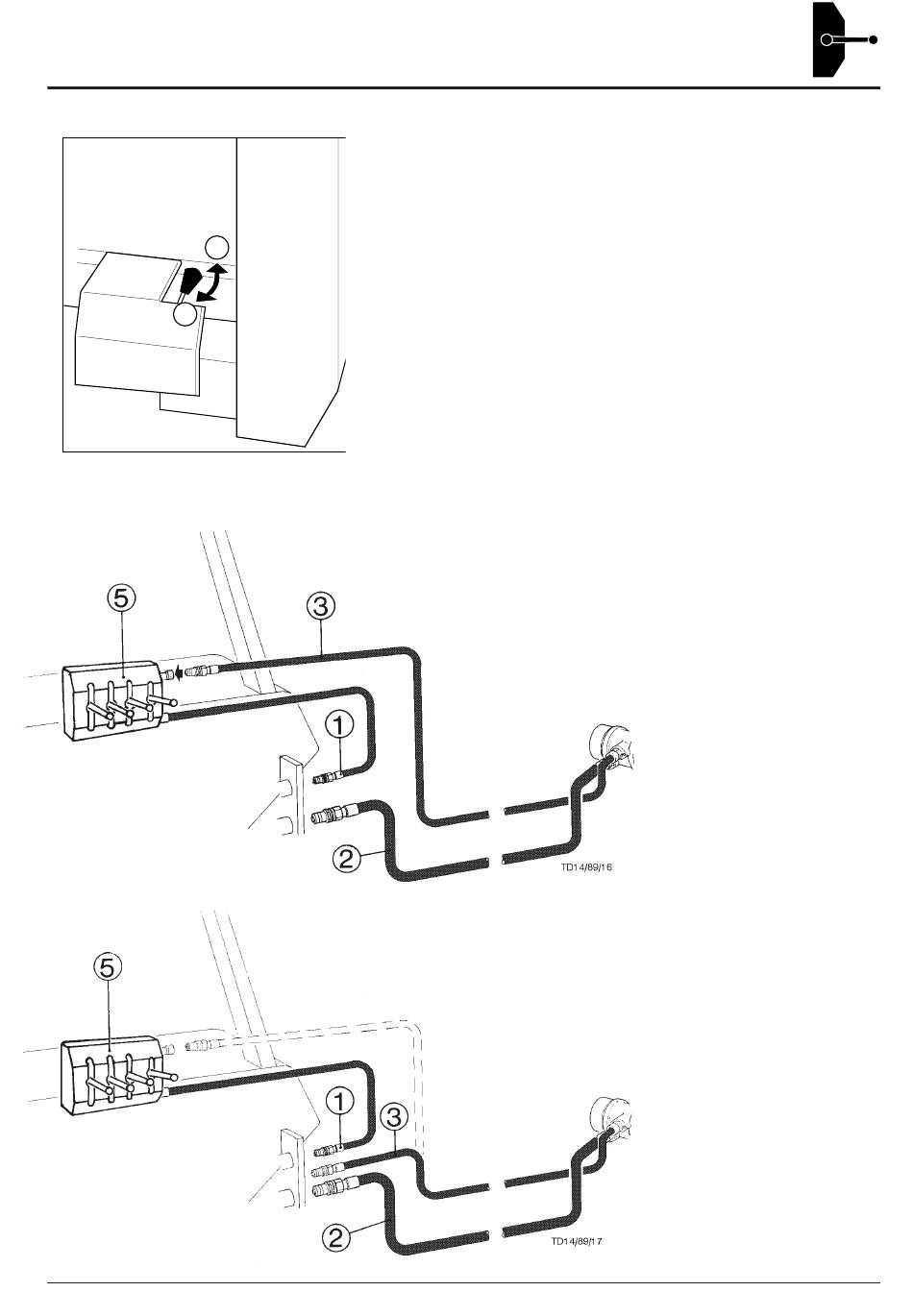

- Brancher le flexible de pression (1) du bloc de commande (5) au
distributeur simple effet. Brancher ensuite le flexible du retour (2) sur
la prise d'huile "retour".

Distributeur double effet

- Brancher le flexible de pression (1) du bloc de commande et le
flexible du retour.
Si le tracteur est équipé d'une prise "retour", il est préférable d'y
brancher le flexible du retour, car les commandes arrières seront
plus rapides.

Distributeur simple et double effet

- Brancher le flexible de pression (1) du bloc de commande (5) au
distributeur simple effet. Retirer le flexible de pression du moteur
hydraulique (3) du bloc de commande. Brancher les flexibles de
pression (3) et le flexible de retour (2) au distributeur double effet.
- 16 -
CASE MAXXUM, CASE MAGNUM,
FORD Serie 40 SLE

Pannes:

Voir le chapitre "Erreurs
d'utilisation".
