ST
534 / 9501 F HYDRKABBED-1

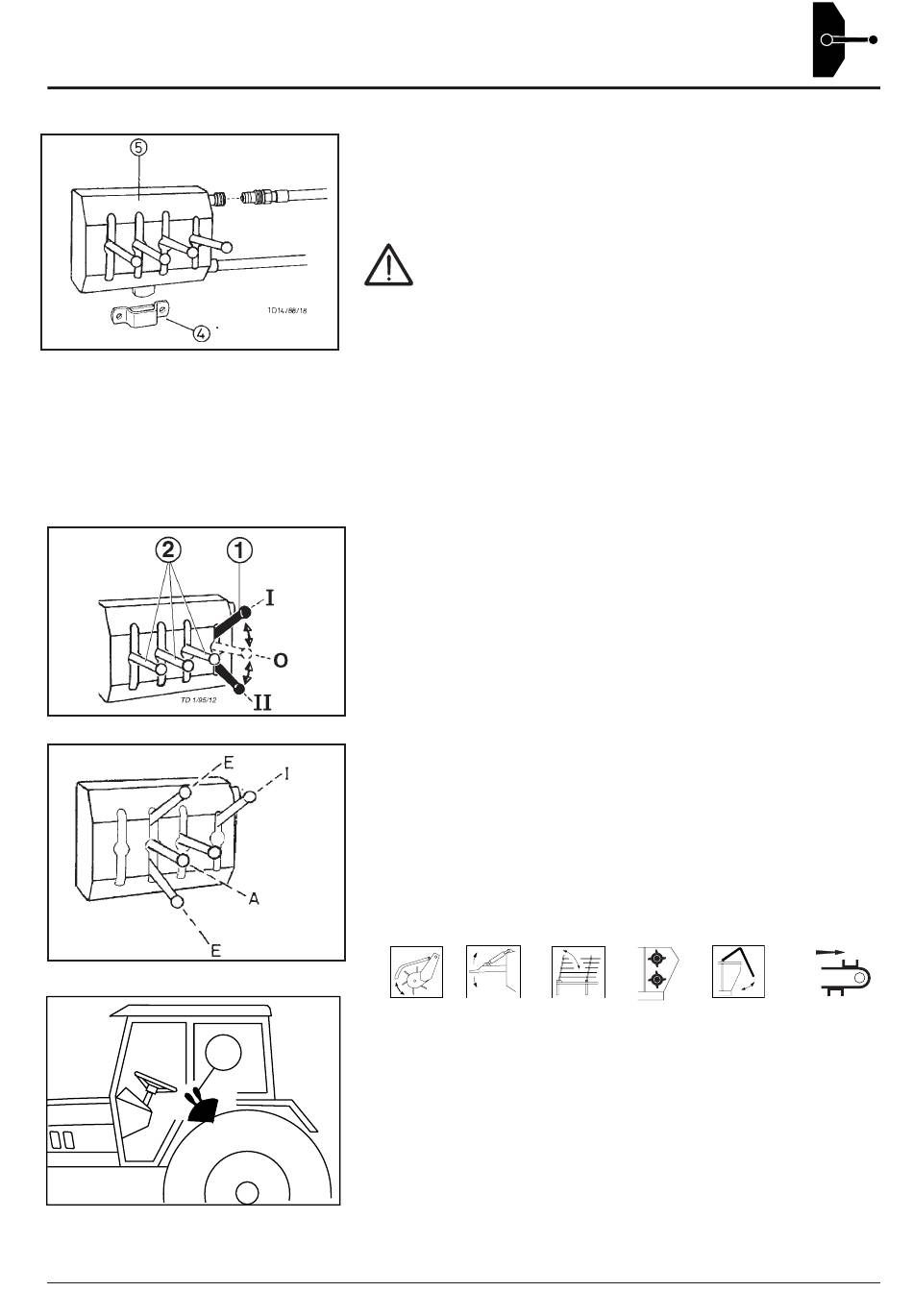

COMMANDE HYDRAULIQUE (variante 1)
Monter à portée de main du conducteur et dans un endroit non dangereux le
support (4) du bloc de commande. Puis installer celui-ci dans son support.
Règle de sécurité
Si plusieurs personnes manipulent simultanément les boîtiers de
commande de la remorque et du tracteur, il faut redoubler de vigilance.
Il faut au préalable que les divers utilisateurs s'entendant d'une manière
cohérente.
Par exemple:
La personne qui se trouve à l'arrière de la remorque peut être en danger
d'accident, si le conducteur, depuis la cabine du tracteur décide d'ouvrir la porte
arrière et de mettre les rouleaux en marche.
Sélecteur de fonction
Ce levier sélecteur sert à diriger le flux d'huile soit vers le moteur hydraulique du
fond mouvant, soit vers le bloc de commande.
1. Choisir le circuit hydraulique souhaité au niveau de la vanne 3 voies (1).
0 = Position 0
I = Le circuit hydraulique va vers le levier "2" (relevage du pick-up, du
timon, de la superstructure repliable...). Dans cette position le circuit
hydraulique vers le fond mouvant est interrompu.
II = Le circuit hydraulique va vers le fond mouvant.
Dans cette position les fonctions possibles en "2" ne sont pas
utilisables.
2. Choisir les fonctions souhaitées au niveau du commutateur en série (2).
• Afin de pouvoir utiliser ces fonctions, il faut que le levier de la vanne 3 voies
soit en position "I".
• Positionner le levier en fonction des besoins (comme le montrent les
symboles).
,
pick-up
timon hydraulique
E = marche
A = arrêt
La mise en marche de la fonction sélectionnée est réalisée à l'aide de la manette
du distributeur hydraulique du tracteur.
- 17 -
,
,
,
ridelles
rouleaux doseurs
,
porte arriére
tapis de
déchargement latéral
