Remarque
Pour éviter les dérivations, les cordons de mesure doivent être
bien isolés. Les cordons de mesure ne doivent pas se croiser ni
courir parallèlement sur de grandes distances pour limiter au mini-
mum les effets de couplage.
La mesure se fait comme indiqué au paragraphe 5.4, page 16.
Méthode de mesure à quatre fils
E ES S
≥ 20 m ≥ 20 m
S
E

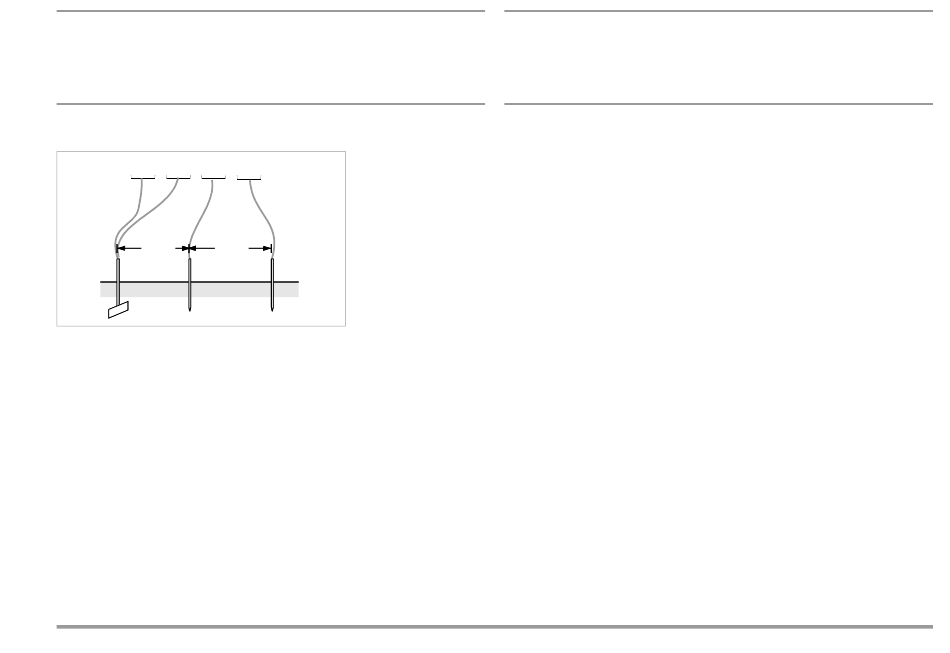

Figure 3 Mesure de la résistance de terre selon la
méthode à quatre fils
La méthode à quatre fils s'utilise en cas de résistance de ligne élevée
entre la prise de terre et la borne de l'appareil.
Ð
Installez les perches de la sonde et de la prise de terre auxiliaire à au
moins 20 m et 40 m de la prise de terre (voir figure 3, page 19).
Ð
Assurez-vous que les résistances de contact entre la sonde et le sol
ne sont pas trop élevées.
Ð
En mode de mesure à quatre fils, la prise de terre est reliée aux
bornes "E" ou "ES" de l'appareil avec deux cordons de mesure sépa-
rés, la sonde à la borne "S" et la prise de terre auxiliaire à la borne "H".
Ð
Appuyez sur la touche R
E4-P
quatre fils.
Avec ce type de montage, la résistance du cordon reliant la prise de terre
à la borne "E" de l'appareil n'est pas prise en compte.
GMC-I Messtechnik GmbH
H
H
pour sélectionner le mode de mesure à

Remarque
Pour éviter les dérivations, les cordons de mesure doivent être
bien isolés. Les cordons de mesure ne doivent pas se croiser ni
courir parallèlement sur de grandes distances pour limiter au mini-
mum les effets de couplage.
La mesure se fait comme indiqué au paragraphe 5.4, page 16.
Entonnoirs de tension
En observant les courbes de tension et de résistance de diffusion dans le
sol, vous obtiendrez des informations sur la qualité de l'emplacement de
la sonde et de la prise de terre auxiliaire.
Le courant de mesure transmis par l'appareil de mesure de résistance de
terre via la prise de terre et la prise de terre auxiliaire génère autour de ces
deux éléments une distribution du potentiel en forme d'entonnoirs inver-
sés (voir figure 5, page 20). La distribution de la résistance est analogue à
celle de la tension.
Les résistances de diffusion de la prise de terre et de la prise de terre auxi-
liaire sont en principe différentes. Par conséquent, les deux entonnoirs de
tension et de résistance ne sont pas symétriques.
Résistance de diffusion des prises de terre de faible dimension
Pour bien mesurer la résistance de diffusion des prises de terre, les posi-
tions de la sonde et de la prise de terre auxiliaire sont très importantes.
La sonde doit être installée dans la zone neutre (terre de référence) entre
la prise de terre et la prise de terre auxiliaire (voir figure 4, page 20).
Dans la zone neutre, le courbe de tension ou de résistance est donc qua-
siment horizontale.
Pour sélectionner des résistances de sonde et de prise de terre correctes,
procédez comme suit :
Ð
Installez la prise de terre auxiliaire à environ 40 m de la prise de terre.
Ð
Installez la sonde à mi-chemin entre la prise de terre et la prise de
terre auxiliaire et mesurez la résistance de terre.
Ð
Déplacez la sonde de 2 ou 3 m vers la prise de terre, puis de 2 ou 3 m
vers la prise de terre auxiliaire et mesurez à nouveau la résistance de
terre.
