Gossen MetraWatt GEOHM C Mode D'emploi page 2

Mess- und Prüfgerät GEOHM
Infrarot-Schnittstelle
E ES S H
C1 P1 P2 C2
Anschlüsse für:
Z501N externes Ladegerät
E/C1 Erder
ES/P1 Erdersondenleitung (4-Pol-Messung)
S/P2 Sonde
H/C2 Hilfserder
2
®
C
Schnittstellenadapter
(Anleitung zum Aufstecken
siehe Seite 3)
Bedien- und
Anzeigeeinheit
Mit oder
können die gewünsch-
ten Menüfunktionen
internationale
eingeblendet werden.
Kennzeichnung

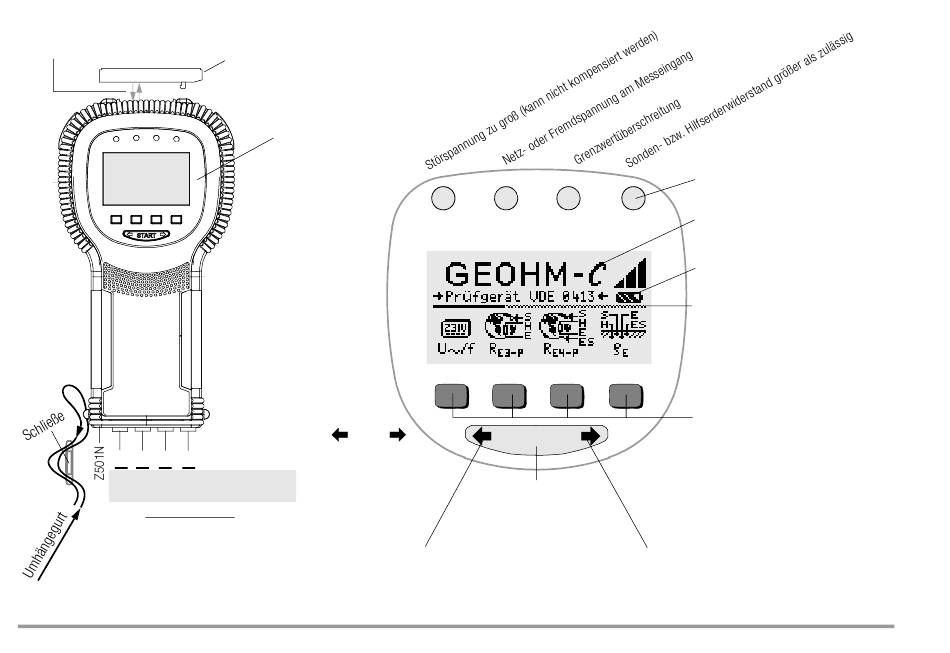

Bedien- und Anzeigeeinheit GEOHM
U Netz
stör
LIMIT
U Mains
noise
START
Wippschalter
Druckpunkt Mitte:
Messung auslösen
Druckpunkt links:
Grundfunktionen einblenden
Laufrichtung links
®
C
Signallampen
R >max
LCD-Anzeigefeld
S
R >max
H
Anzeige Batteriezustand
Der Verschiebe-Balken
(scroll bar) zeigt an, wo man sich
im Menü befindet.
Tasten zur Auswahl
von Grund- und Unterfunktionen
Menüführung
Druckpunkt rechts:
Grundfunktionen einblenden
Laufrichtung rechts
GMC-I Messtechnik GmbH
