Informações sobre este manual

Ler atentamente a presente documentação antes
„
da colocação em funcionamento. É condição para
um trabalho seguro e um manuseamento sem pro-
blemas.
Respeitar as indicações de segurança e de adver-
„
tência existentes na presente documentação e no
aparelho.
Esta documentação é parte integrante, de carácter
„
permanente, do produto descrito, devendo, no acto
de venda, também ser entregue ao comprador.
Explicação de sinais
Atenção!
Um seguimento preciso destas indicações de
advertência poderá evitar a ocorrência de danos
pessoais e / ou materiais.
Indicações especiais para uma melhor compreen-
são e um melhor manuseamento.
O símbolo da câmara indica a existência de ima-
gens.
Índice
Informações sobre este manual .................................. 24
Descrição do produto .................................................. 24
Especifi cações técnicas ............................................. 24
Segurança ................................................................... 25
Montagem .................................................................... 25
Manuseamento ............................................................ 26
Indicador de desgaste ................................................. 26
Manutençãog ............................................................... 27
Reparação ................................................................... 27
Ajuda em caso de avarias ........................................... 27
Eliminação ................................................................... 27
24
Acoplamento de engate esférico
AL-KO

Descrição do produto

O acoplamento de engate esférico AK 301 / AK 350 é
adequado para a montagem em timão ou outras constru-
ções autorizadas, unindo o veículo tractor ao atrelado.
2
1

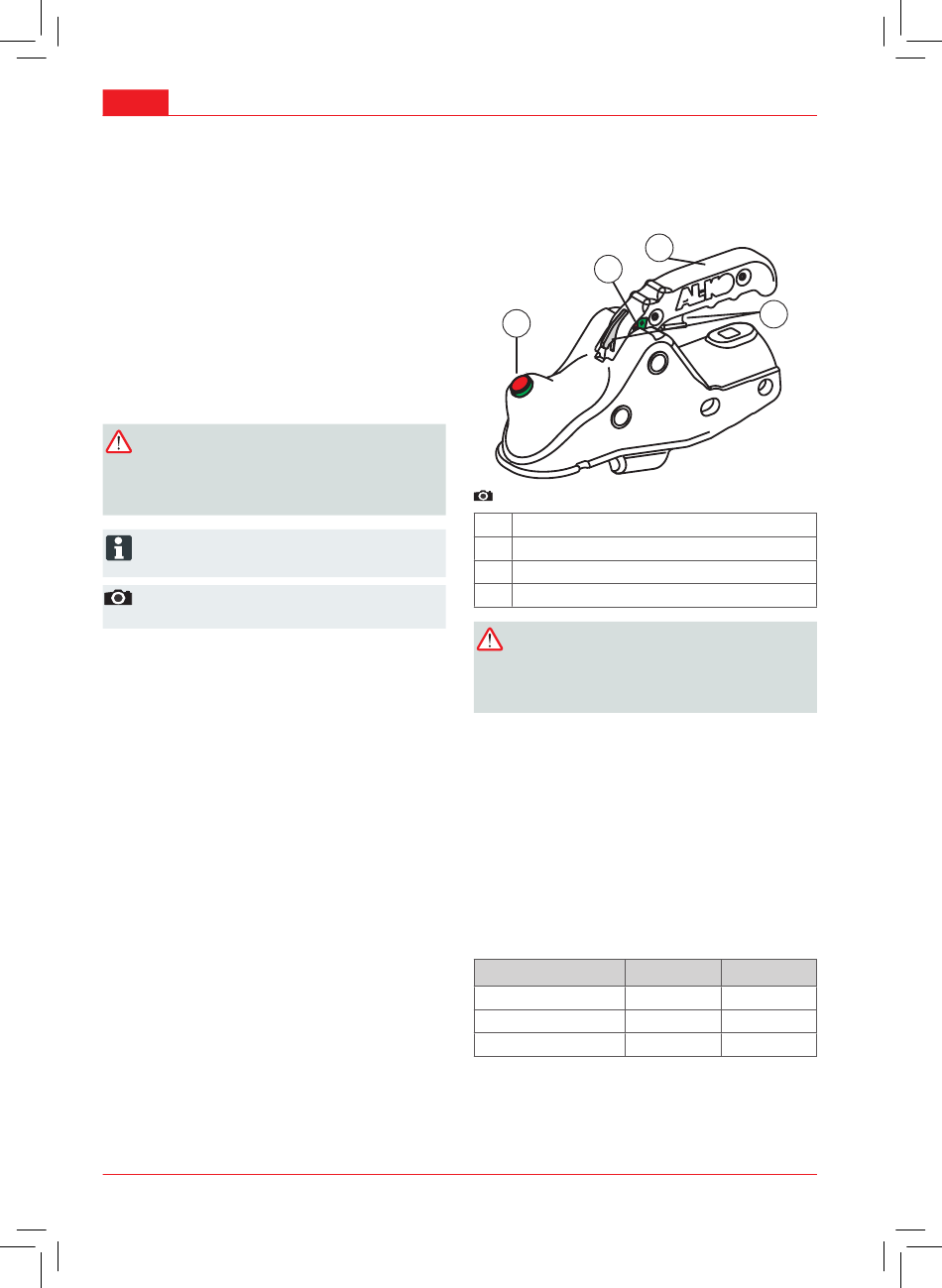

1 Acoplamento de engate esférico
1 Carcaça
2 Indicação do desgaste
3 Manípulo
4 Trinco de bloqueio
Atenção!
O acoplamento de engate esférico só é adequa-
do para esferas de engate com um diâmetro de
50mm!
Utilização adequada
O acoplamento de engate esférico é parte integrante do
dispositivo de tracção do atrelado. Este só pode ser uti-
lizado em sistemas montados verifi cados integralmente
para ligação do atrelado ao veículo tractor. Neste contex-
to, respeite as gamas de peso homologadas e as cargas
de apoio.

Especifi cações técnicas

AK 301
Gama de peso bis 3000kg
Carga de apoio 325 kg
ø barra de tracção 50mm*
* Em barras de tracção com diâmetro inferior é preciso
colocar aumentosn.
Tradução das instruções de serviço originais
3
4
AK 351
bis 3500 kg
350 kg
60mm*
