AuFBAu & BESCHREIBunG
Mit dem Compact 952 JRM wird eine komfortable Ansteuerung von Rollladen, Jalousien und Markisen ermöglicht, bei der keine Programmierung von
dem Anwender vorgenommen werden muss. Alle Funktionen sind vorprogrammiert und den Ein- und Ausgängen zugeordnet. Die Installation kann nach
einer Funktionstabelle und einem Anschlussbild erfolgen.
L0 O0 O1 O2 O3 O4 O5 L0 O6 O7 O8 O9 O10 O11 L1 L1
µ µ µ µ
µ M0 µ µ M1 µ µ M2 µ M3 M4 µ M5 µ
compact
L N
100-240 V ~
50-60 Hz
Status
12 x 1A
M
100-240V ~ / 50-60Hz
 Bus In  Bus Out
952 JRM
I0 I1 I2 I3 I4 I5 I6 I7 I8 0V I9 I10 I11 I12 I13 I14 I15 I16 I17

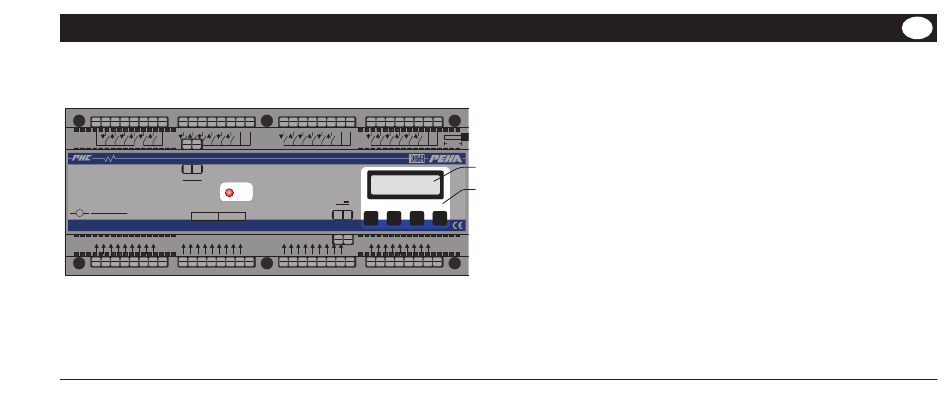

Das Jalousie-/Rollladenmodul (JRM) kann 12 motorgetriebene Rollladen, Jalousien und Markisen ansteuern. Sie können variabel 3 Gruppen (0-2) zuge-
ordnet werden. Die Handbedienung erfolgt lokal, zentral oder in Gruppen mit Doppeltastern. Eine zeitabhängige Ansteuerung der Ausgänge (Motoren)
ist über programmierte Schaltuhren möglich. Mit Sensoren kann die Ansteuerung in Abhängigkeit vom Tageslicht und Wetter erfolgen. Nach einem
Stromausfall sind alle Motoren im Ruhezustand. Im Oberteil des Moduls befindet sich eine Status-LED, die im Betrieb bei angelegter Betriebsspannung
grün blinkt. Leuchtet die Status-LED rot, ist der Bootloader aktiv.
O12 O13 O14 O15 O16 O17 L2 L2 O18 O19 O20 O21 O22 O23 L3
µ M6 µ µ M7 µ µ M8 µ µ M9 µ µ M10 µ µ M11 µ
Compact
14:14 17.10.2012
24V

100mA 
PROG
0 24
36 x Input 24V
0V I18 I19 I20 I21 I22 I23 I24 I25 I26 0V I27 I28 I29 I30 I31 I32 I33 I34 I35
L3
9 mm
Beleuchtete LCD Anzeige

PROG,  , , EnTER
Bedienung Gerätemenü
ENTER
und Geräteeinstellungen
0V
