2. Ligue o conector do cabo de ligação à terra ao terminal ráp-
ido negativo e a pinça do mesmo junto à zona a soldar.
3. Ligue o conector da pinça porta-eléctrodo ao terminal rápido
positivo.
4. A ligação destes dois conectores efectuada como descrito
permite uma soldadura com polaridade directa; para uma
soldadura com polaridade inversa, inverta a ligação.
5. Coloque a máquina de soldar na modalidade eléctrodo (Sec-
ção 8).
6. Regule a corrente de soldadura para o valor pretendido (Secção 12).
7. Regule os parâmetros de soldadura (Hot start e Arc force)
para os valores desejados.
8. Ligação do comando à distância. Quando pretender utilizar
o comando à distância, ligue o respectivo conector à tomada
no painel frontal. Nesta condição, é possível regular a cor-
rente independentemente da programação feita no gerador.
9. Ligue o gerador.
3.4 LIGAÇÃO - PREPARAÇÃO DO EQUIPAMENTO PARA
A SOLDADURA GTAW (TIG).
• DESLIGUE A MÁQUINA DE SOLDAR ANTES DE EFECTUAR
AS LIGAÇÕES.
Ligue os acessórios de soldadura com cuidado, para evitar per-
das de potência ou fugas de gás perigosas. Siga escrupulosa-
mente as prescrições de segurança descritas.
1. Seleccione o modo de soldadura TIG LIFT (Secção 9 ).
2. Monte na tocha porta-eléctrodo o eléctrodo e o bico de gás que pre-
tende. (Verifique a saliência e o estado da ponta do eléctrodo).
3. Ligue o conector do cabo de ligação à terra ao terminal ráp-
ido positivo (+) e a pinça do mesmo junto à zona a soldar.
4. Ligue o conector do cabo de potência da tocha ao terminal
rápido negativo (-) .
5. Ligue o tubo de gás ao regulador na botija de gás.
6. Regule a corrente de soldadura para o valor desejado (Sec-
ção 12).
7. Regule os parâmetros de soldadura (Rampa de subida e
rampa de descida) para os valores desejados.
8. Abra a torneira do gás.
9. Ligação do comando à distância.
Quando pretender utilizar o comando à distância, ligue o re-
spectivo conector à tomada no painel frontal. Nesta
condição, é possível regular a corrente independentemente
da programação efectuada no gerador.
10. Ligue o gerador.
COMANDOS - POSIÇÃO E FUNÇÃO
4.0
4.1
Figura 1.
Figura 2.
1.
2.
3.
3 PT
COMANDOS - POSIÇÃO E FUNÇÃO
PANNEL ANTERIOR
4
3
2
8
9
10
1

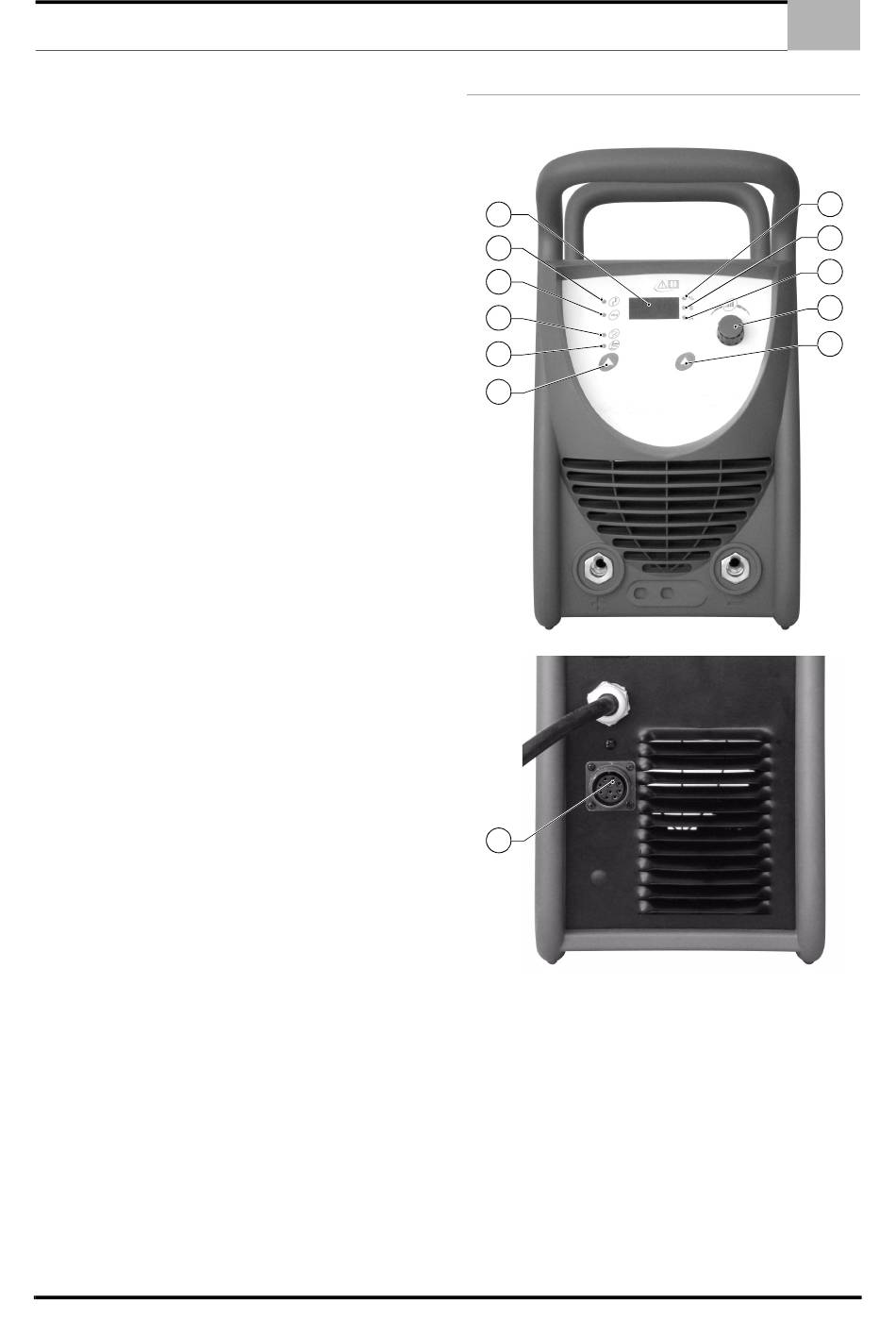

CONECTOR REMOTE (Rif.1 - Figura 2 Página 3.): através
deste conector, é possível ligar o comando à distância. Com
este acessório, é possível variar continuamente a corrente
de soldadura sem abandonar a zona de trabalho. A correcta
ligação do comando à distância é assinalada no visor por al-
guns instantes (Rif.4 - Figura 1 Página 3.) através da mensa-
gem "rEn".
INDICAÇÃO DA FUNÇÃO VRD (Verde) (Rif. 2 - Figura 1
Página 3.): este indicador acende-se quando a função VRD
está activa.
INDICADOR DE ACTIVAÇÃO DE ALARMES (Amarelo)
(Rif.3 - Figura 1 Página 3.): o acendimento deste indicador
assinala uma anomalia no gerador provocada pela presença
de um alarme. De seguida estão indicados os possíveis alar-
PT
5
6
7
12
11
