Instructions d'utilisation, Document No. 102875F, Verso de la page 4 de 10
FONCTIONNEMENT DES POMPES - SUITE
POMPE A ESSENCE
Alimentée par essence: Veuillez consulter le manuel d'instructions pour moteur à essence afin de connaître ses
1. Placez le distributeur en position neutre ou maintien (hold).
2. Démarrez le moteur à essence en accord avec les instructions de fonctionnement inclues dans le manuel fourni.
3. Lorsque le moteur fonctionne correctement, manoeuvrez le distributeur comme désiré.
4. Arrêtez la pompe lorsque celle-ci n'est pas employée.
POMPE A AIR
Moteur à air rotatif:
1.
Placez le distributeur en position neutre ou maintien (hold).
2.
Raccordez la pompe à l'arrivée d'air et ouvrez le distributeur de distribution (si fournie).
3.
Ouvrez (ou tournez) le distributeur de contrôle de distribution d'air de la pompe (la manette de contrôle maintien-
marche (hold-run) est fournie).
4.
Manoeuvrez la pompe comme désiré.
5.
Arrêtez la pompe lorsque celle-ci n'est pas utilisée.
6.
L'emploi d'un filtre à air/lubrificateur est recommandé.
Coupleur à
connexion rapide
Vers la
source d'air
ici
ou
l'alimentation
en air
spécifications.
Retirez les caches protégeant le filetage de l'orifice d'arrivée d'air et connectez les
raccords d'arrivée d'air (non fournis) comme illustré dans la figure 1. Le débit d'air doit
être d'au moins 1.4 m 3 /min. (50 cfm) avec une pression de 5.5 bar (80 psi) et de 7
bar (100 psi) au maximum.
A placer
dans le
système ici
ou
Lubrificateur
Filtre

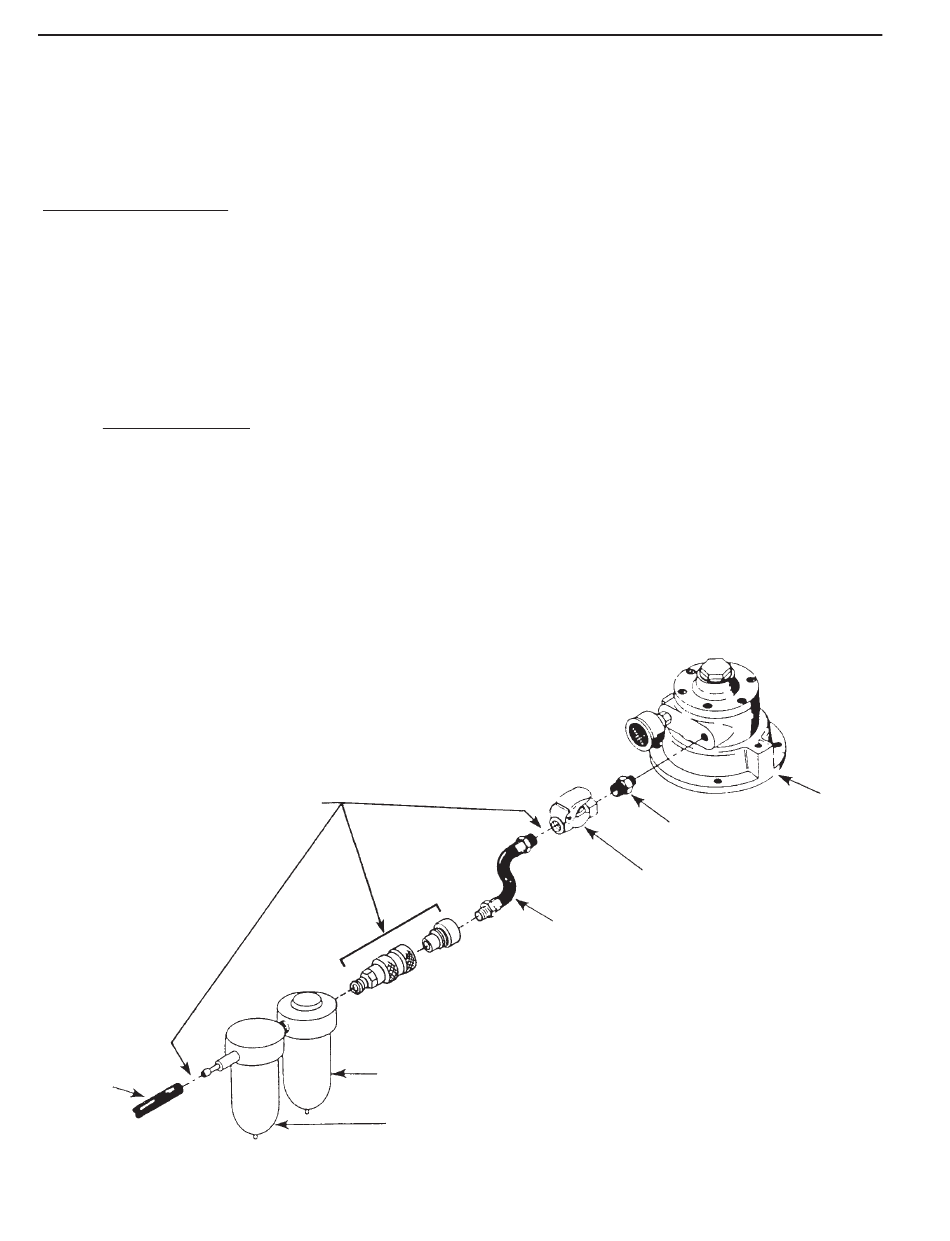

Raccordement recommandé pour la ligne d'air
ici
Tuyau
Figure 1
Moteur à air
Réducteur
Manette de
contrôle
maintien-marche
(fournie)
