Instructions d'utilisation, Document No. 102875F, Verso de la page 7 de 10
REGLAGE DES ORGANES REGULATEURS DE PRESSION

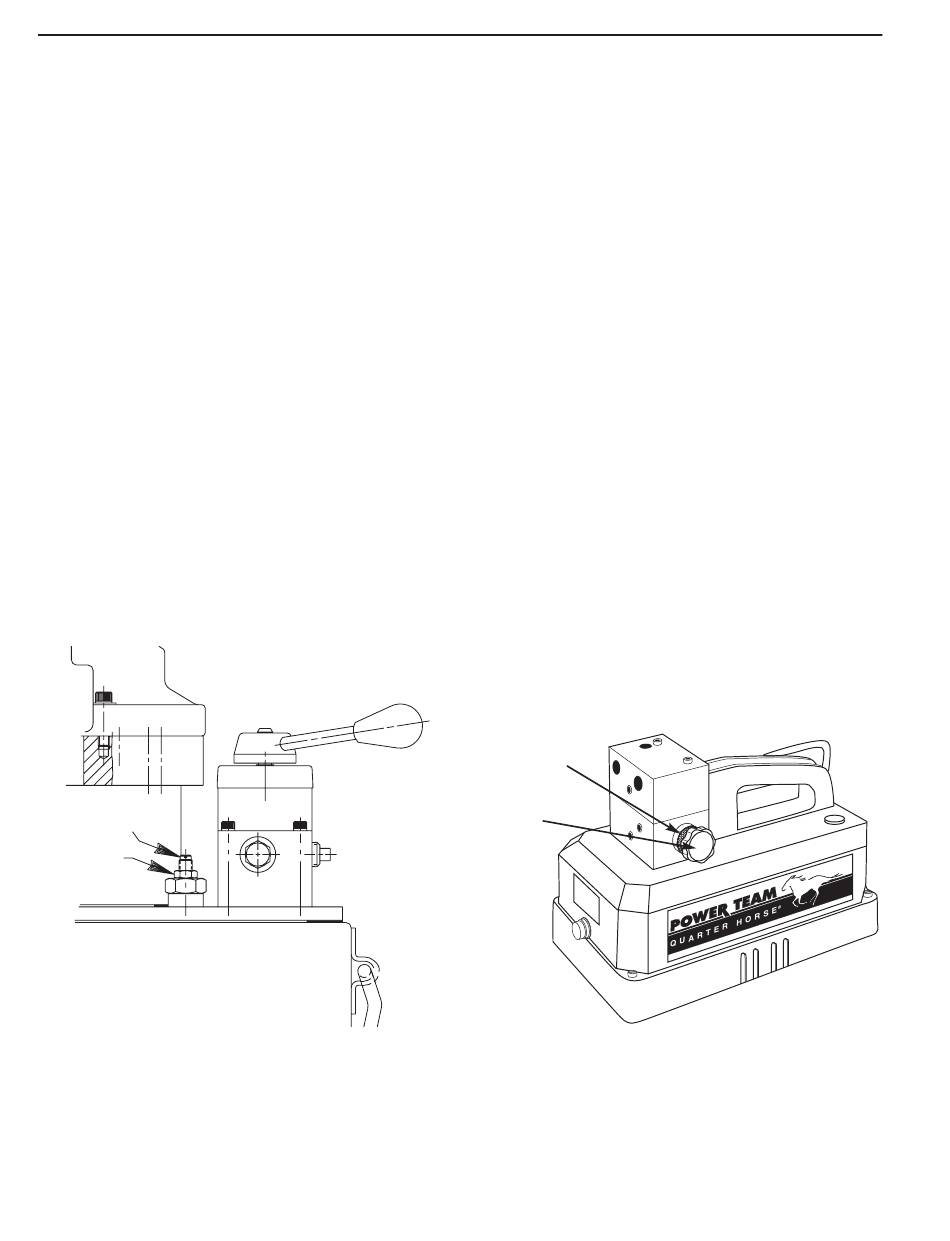

La soupape régulatrice de pression et le manocontact sont illustrés dans la figure 7. La soupape régulatrice de
pression peut être réglée afin de détourher le fluide à une certaine pression tandis que la pompe est en marche. Le
manocontact peut être ajusté afin de stopper la pompe à une certaine pression. Pour garantir la précision et une
faible différence de pression (env. 21 bar [300 psi]) pour toute la plage de pression (70 à 700 bar [1000 à 10'000 psi]
en fonction du type de pompe), le manocontact devrait être utilisé avec la soupape régulatrice de pression. Pour un
fonctionnement correct, le manocontact doit être réglé à une pression inférieure à celle de la soupape régulatrice de
pression.
Réglage de la soupape régulatrice de pression
NOTE: Pour faciliter l'ajustement, réglez toujours la pression en augmentant jusqu'à la valeur désirée.
1. Desserrez le contre-écrou (B) sur la soupape régulatrice de pression et desserrez la vis de réglage ou le bouton
(A) de quelques tours dans le sens inverse horaire. Ceci réduira le réglage de la pression à une valeur inférieure à
celle désirée.
2. La pompe doit être correctement raccordée au niveau électrique et hydraulique. Démarrez la pompe.
3. Tournez lentement la vis de réglage ou le bouton (A) dans le sens horaire. Ceci augmentera graduellement la
valeur de la pression. Lorsque la pression désirée est atteinte, verrouillez la vis de réglage (A) dans la bonne
position en serrant le contre-écrou (B). Stoppez la pompe.
IMPORTANT:
•
La plage de pression varie entre 70 et 700 bar (1'000 à 10'000 psi) en fonction du type de pompe.
•
Le manocontact doit être réglé à une pression plus haute que la plage d'opération afin d'éviter tout arrêt
durant l'ajustement.
A
B
B
A
Figure 7
