Instructions d'utilisation,
DISTRIBUTEURS OPTIONNELS DE CONTROLE DIRECTIONNEL-SUITE
Distributeurs à antiretour
Si un distributeur antiretour à ouverture centrale est utilisée,
un manomètre hydraulique placé dans l'orifice à manomètre
affichera une pression zéro lorsque la soupape est placée en
position neutre (maintien - hold). La pression dans le vérin
est toutefois maintenue sans aucune perte. Pour connaître
la pression dans le vérin, un manomètre doit être placé
dans l'orifice de sortie de la soupape.
Procédez comme suit pour installer un manomètre

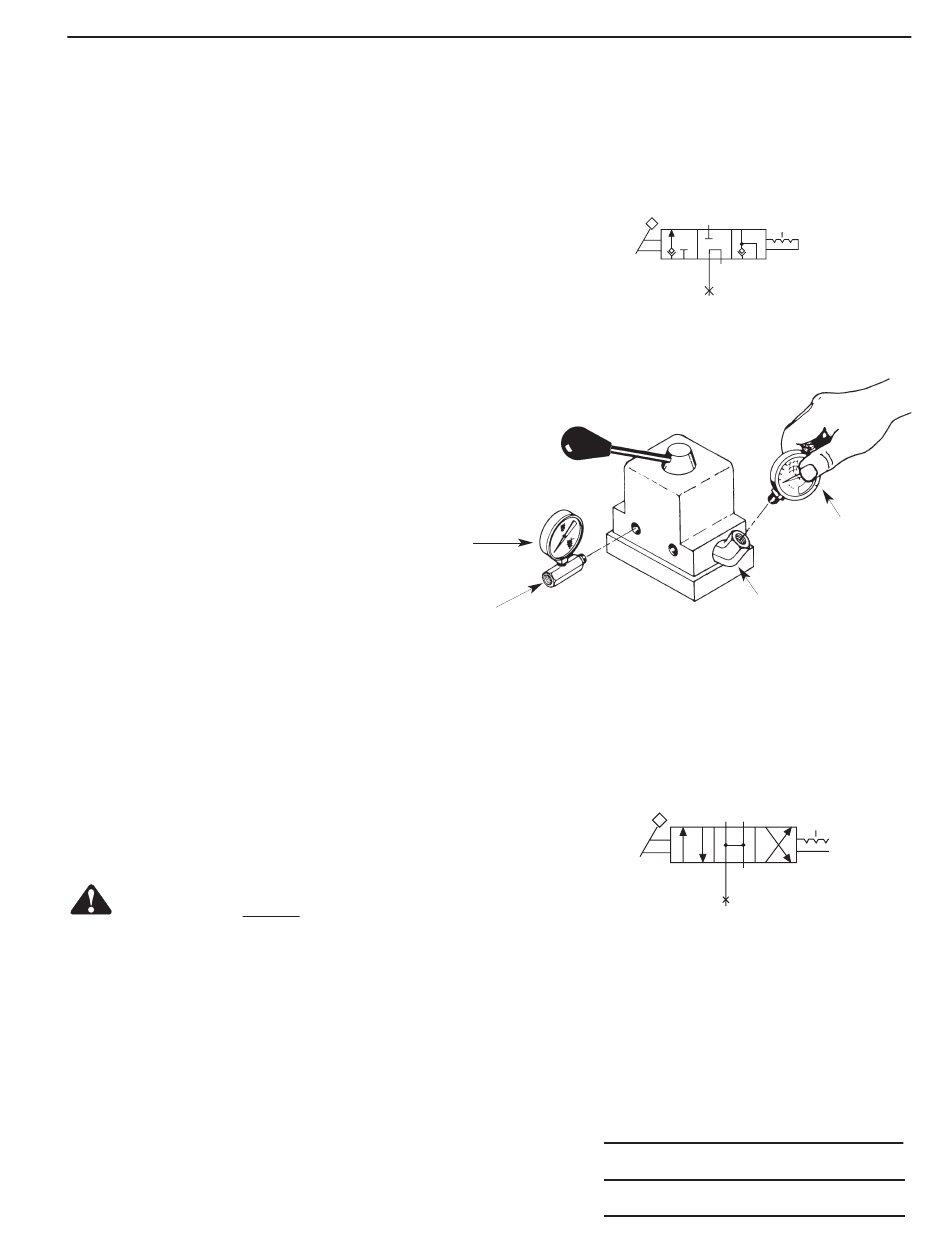

hydraulique (se référer à la figure 5):
1. Retirez le bouchon de l'orifice à manomètre du distributeur.
2. Placez un raccord coudé à 45Þ en acier.
3. Introduisez le manomètre dans le raccord coudé.
Distributeur à décharge automatique
1. Activez la pompe pour faire avancer le vérin.
2. Désactivez l'interrupteur à distance afin que la pression soit
relâchée et que le vérin se rétracte.
DANGER: Ne jamais utiliser cette soupape pour
soulever une charge!
Manomètre de
mesure
de la pression
dans le vérin
(option)
Raccord
en T
(opcional)
Document No. 102875F
Manomètre (orifice de sortie)
A
P
T
Manomètre
Gauge
9505
Raccord coudé
Figure 5
A
B
P
T
Manomètre
Gauge
9610
No. de page
Rév. 3 Date de publication: 9 Nov. 1999
Manomètre de
mesure
de la pression
dans la pompe
6 de 10
