AL-KO R4 Instructions De Montage page 10

E
Instrucciones de montaje
para lanza de tracción, modelo R4, K4

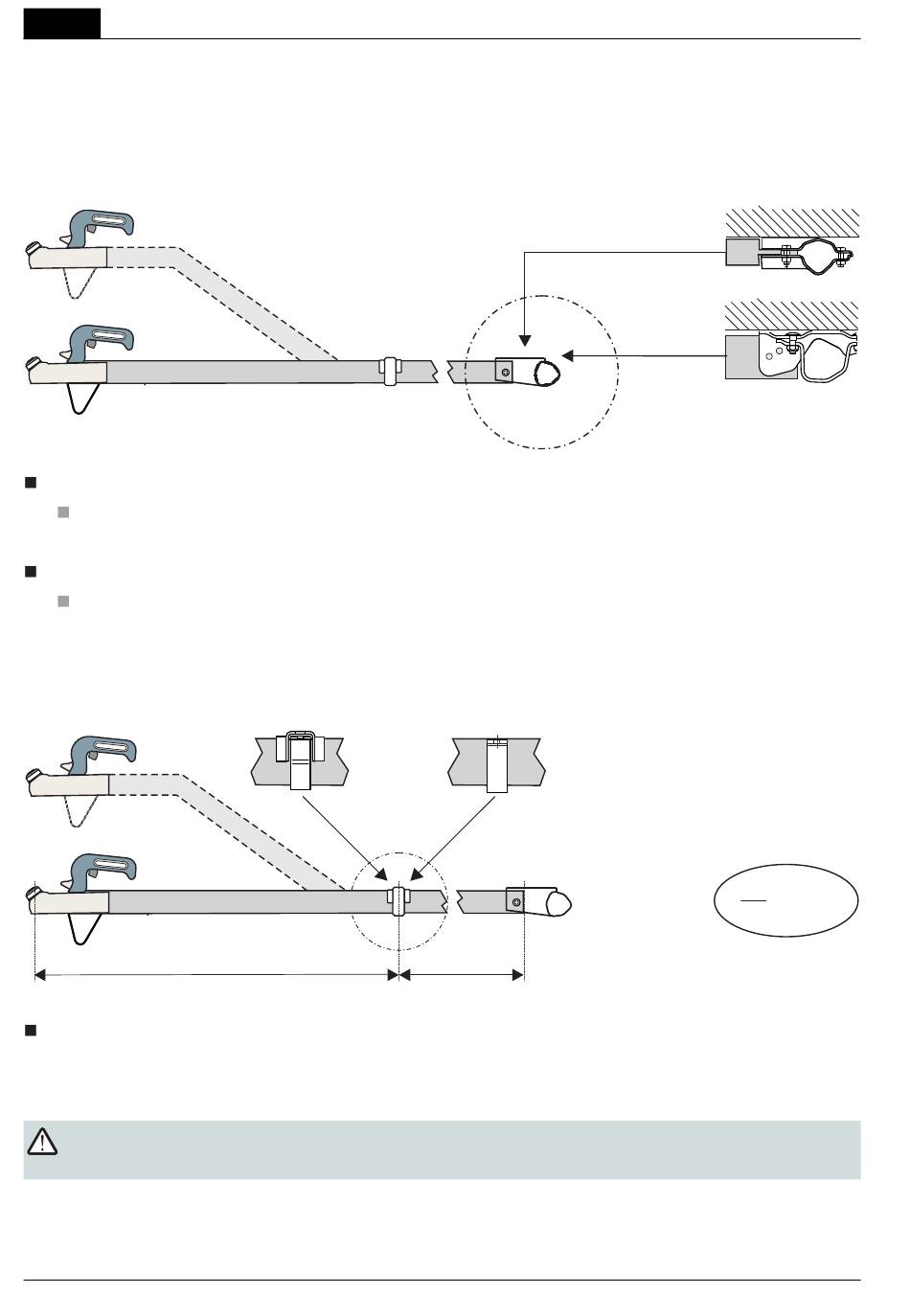

Atornillar la lanza de tracción con el eje y la unión por apriete
Perfi l de conexión de la lanza (a)
Montar la unión por apriete con cuatro tornillos hexagonales M12.
Perfi l de conexión de la lanza (b)
Montar la lanza de tracción con un tornillo hexagonal M12.
Atornillar la lanza de tracción con el caballete de apoyo y el estribo de apriete
Montar el estribo de apriete con dos tornillos M12 en el bastidor (borde delantero de la carrocería).
Montaje idéntico en el caballete de apoyo a y b.
.
¡Atención!
¡Respetar la relación de longitudes (L1 : L2 < 2,5)!
10
a
L1
b
L2
Traducción del manual de instrucciones original
Lanza de tracción
a
b
L1
< 2,5
L2
