Packungsinhalt
D
Entkupplerantrieb mit Montageplatte 1
Verlängerung 2
Führungsschacht 3
Entkupplungsplatte für Standard-Bügelkupplung 4
Entkupplungsplatte für ROCO-Kurzkupplung 5
Montagelehre 6
3 x Befestigungsschrauben
Betriebsspannung
14 — 16 Volt Wechselspannung (min. 10 VA)
Anwendung
Der Unterflurentkuppler ist für die Spurweite H0 vor-
gesehen und kann je nach Bedarf mit einer Entkupp-
lungsplatte sowohl für Standard-Bügelkupplungen,
als auch für die ROCO-Kurzkupplungen der ersten
und der aktuellen Ausführung verwendet werden.
Anschluss
Die Inbetriebnahme des Entkupplers darf nur über
eine Momenttaste (ROCO-Vierfachtaster Art.Nr.
10522) erfolgen. Um eine übermäßige Erwärmung
des Entkupplerantriebes zu vermeiden, darf die Be-
tätigung des Tasters nur im Bedarfsfall erfolgen und
sollte gleich nach Ausführung des Entkuppelvorgan-
ges beendet werden.
40292
Unterflurentkuppler
Universal under-table uncoupler
Dispositif de déchrochage � distance
Sganciatore da sottoplancia
Einbau

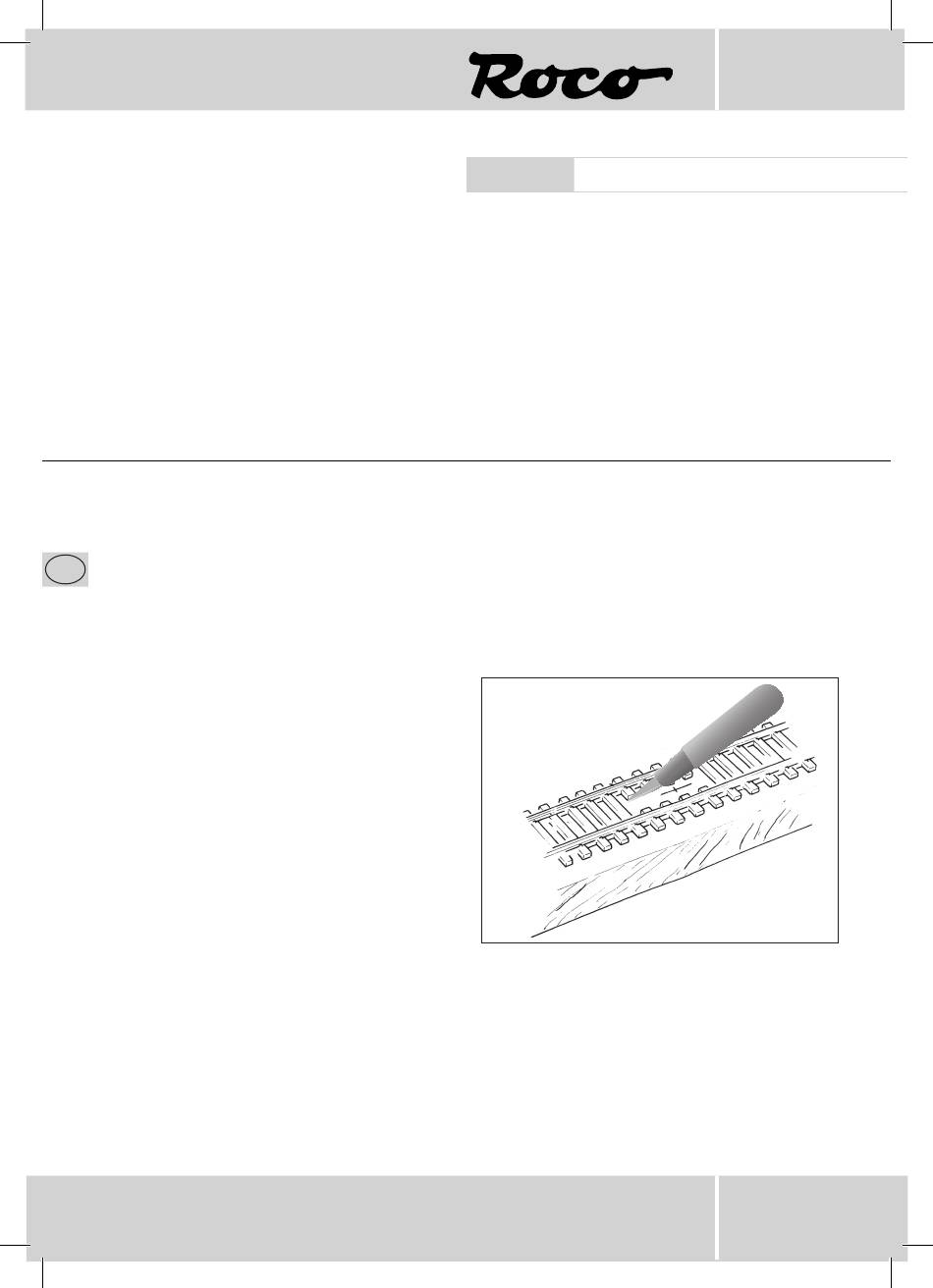

1. Zur einwandfreien Funktion darf die Entkupp-
lungsplatte nicht über die Schienenoberkante
ragen. Dazu müssen an der entsprechenden Ein-
baustelle die Schwellen herausgetrennt werden.
2. In der Mitte der herausgetrennten Schwellen ist
eine Bohrung im Durchmesser von 10 mm an-
zubringen. Zur genauen Positionierung wird die
Montagelehre 6 mit den Führungsrillen auf die
Schienen gelegt und so plaziert, daß die Bohr-
erführung über der gekennzeichneten Mitte der
Auspassung liegt. Durch die Bohrerführung kann
nun mit einem 3 mm Bohrer vorgebohrt und nach
Entfernen der Montagelehre 6 auf 10 mm Durch-
messer aufgebohrt werden.
