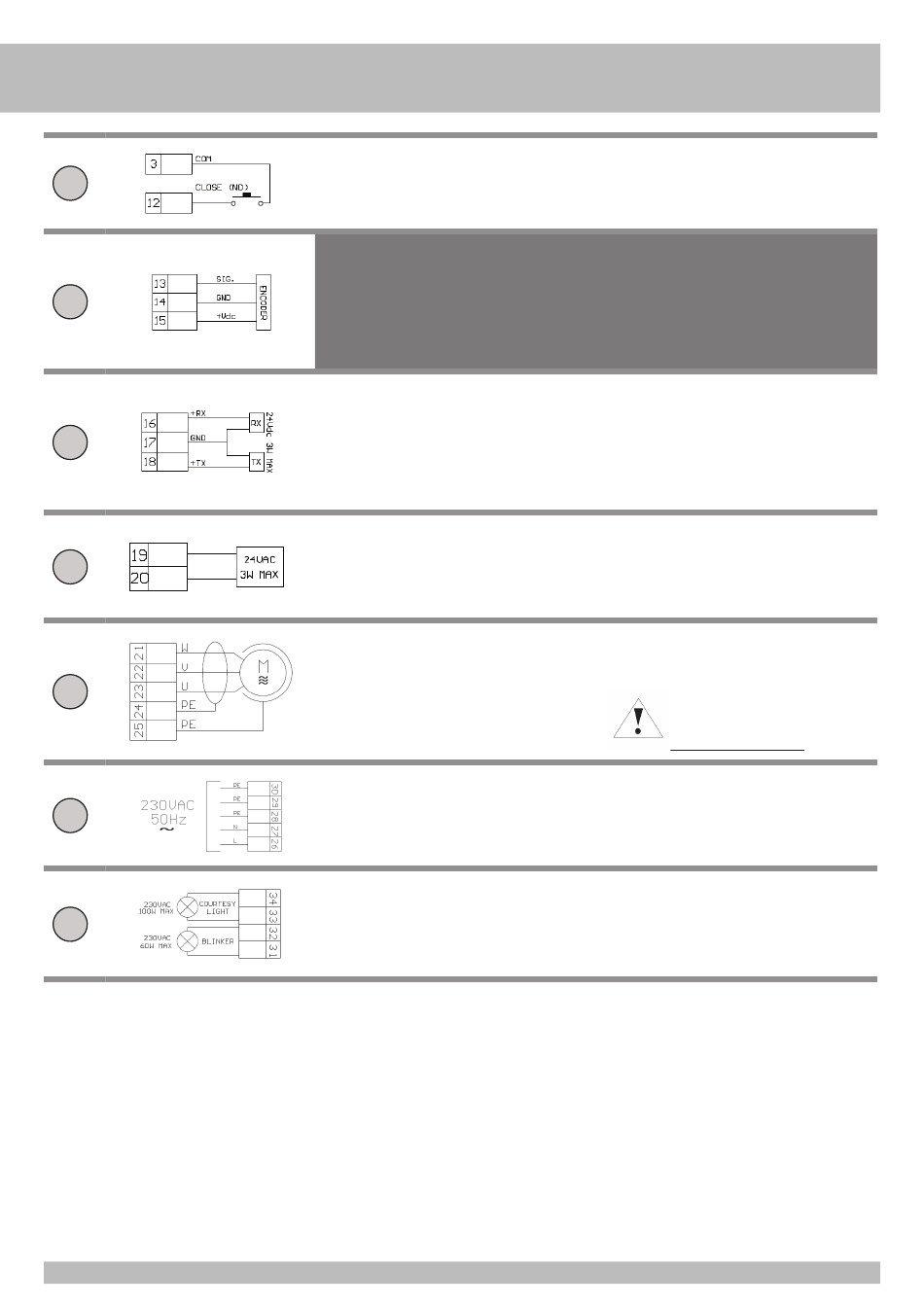

COMANDO CHIUDE
Collegare il pulsante CLOSE tra i morsetti 3 e 12 della
morsettiera.
ATTENZIONE: lasciare aperto se non utilizzato
INGRESSO ENCODER
Collegare il cavo di SEGNALE dell'encoder al morsetto 13
della morsettiera.
Collegare il cavo di GND dell'encoder al morsetto 14 della
morsettiera.
Collegare il cavo di +Vdc dell'encoder al morsetto 15 della
morsettiera.
ATTENZIONE: Lasciare aperto se non utilizzato.
ALIMENTAZIONE FOTOCELLULE
Collegare il morsetto 16 della centralina al morsetto + di
alimentazione del ricevitore delle fotocellule.
Collegare il morsetto 17 della centralina al morsetto -
di alimentazione del ricevitore e del trasmettitore delle
fotocellule.
Collegare il morsetto 18 della centralina al morsetto + di
alimentazione del trasmettitore delle fotocellule.
USCITA ACCESSORI
Uscita accessori 24 Vac 3W max.
USCITA MOTORE
Collegare le tre fasi del motore ai morsetti 21, 22, 23, e la
terra ai morsetti 24 o 25.
ATTENZIONE !! IL MOTORE DEVE ESSERE COLLEGATO A
TRIANGOLO
Per il collegamento del motore si consiglia ! l'utilizzo di cavo
schermato 3 poli + terra da 1.5mm
(tipo FD781CY)
2
ALIMENTAZIONE
Collegare il cavo di alimentazione tra i morsetti 26 e 27.
Collegare la terra in uno dei morsetti PE 28, 29 o 30.
LUCE DI CORTESIA
Collegare la luce ausiliaria tra i morsetti 33 e 34, 230Vac
100W MAX.
Lampeggiatore
Collegare il lampeggiatore tra i morsetti 31 e 32.
6
L'attivazione / disattivazione delle funzionalità dell'encoder
viene gestita all'interno del MENU A.
Per il collegamento dell'eventuale encoder si
consiglia l'utilizzo di cavo schermato 3x0,75mm
OLFLEX-110 CH).
Il test fotocellule viene abilitato dal MENU A
ATTENZIONE: la centralina fornisce una tensione di 24 Vdc
e può fornire una potenza massima di 3W.
Per il test coste collegare il dispositivo di test della costa sui
pin di alimentazione del TX (test attivo con segnale logico
basso 0 Vdc).
Fare riferimento al manuale della costa.
Prima di avviare l'automazione assicurarsi che tutti i
dispositivi di sicurezza siano correttamente cablati e
funzionanti.
Fare riferimento alla sezione controlli preliminari cap. 4.
!! Rischio scarica elettrica !!
Non collegare la scheda direttamente alla rete elettrica
ma prevedere un dispositivo che possa assicurare la
disconnessione onnipolare dell'alimentazione al quadro.
Utilizzare un cavo di sezione adeguata in base alla corrente
assorbita dal motore.
Si può illuminare la porta durante ogni suo movimento.
Il funzionamento della luce ausiliaria è gestito nel MENU A.
Utilizzare un lampeggiatore senza autolampeggio 230Vac
60W MAX
(tipo
2
