Détecteur CUS 5
2.
Description de l'appareil
2.1
Construction
∅ 8
env. 60
2.2
Domaines d'application
Le capteur CUS 5 sert à la détection
d'interfaces entre différents produits.
2.3
Système de mesure et de régulation
Le capteur CUS 5 est directement alimenté
par une tension continue de 24 V
(20-30 V admis) et délivre un signal entre
4 et 20 mA dont la sortie est directement
reliée à un organe de commande ou de
régulation. Un transmetteur de mesure
séparé n'est pas nécessaire.
Attention:
La tension d'alimentation du capteur
doit être délivrée au moyen de deux
fils séparés. Une alimentation deux
fils à sécurité intrinsèque ne suffit pas.
2.4
Principe de fonctionnement
Les rayons infrarouges (880 nm) de la diode
émettrice sont dirigés vers le fluide mesuré
sous un angle défini. Les différents indices de
réfraction du verre et du fluide sont pris en
compte pendant la mesure. Les particules en
suspension dans le milieu réfléchissent et dif-
fusent les rayons. La photodiode réceptrice
mesure l'intensité de la lumière diffusée selon
un angle de 135° par rapport à la source.
Endress+Hauser
G1''
217
Les process de filtration ou la détection de
voile de boue sont des applications typiques.
Remarque:
Le capteur ne possède pas de
séparation galvanique interne entre
la tension d'alimentation et la sortie
de signal.
Il faut impérativement tenir compte
des indications figurant à la
section 4.1.
2.
∅ 40 ± 0,1
191
Récepteur Emetteur
135°
Particule
Description de l'appareil
22US005A.CHP

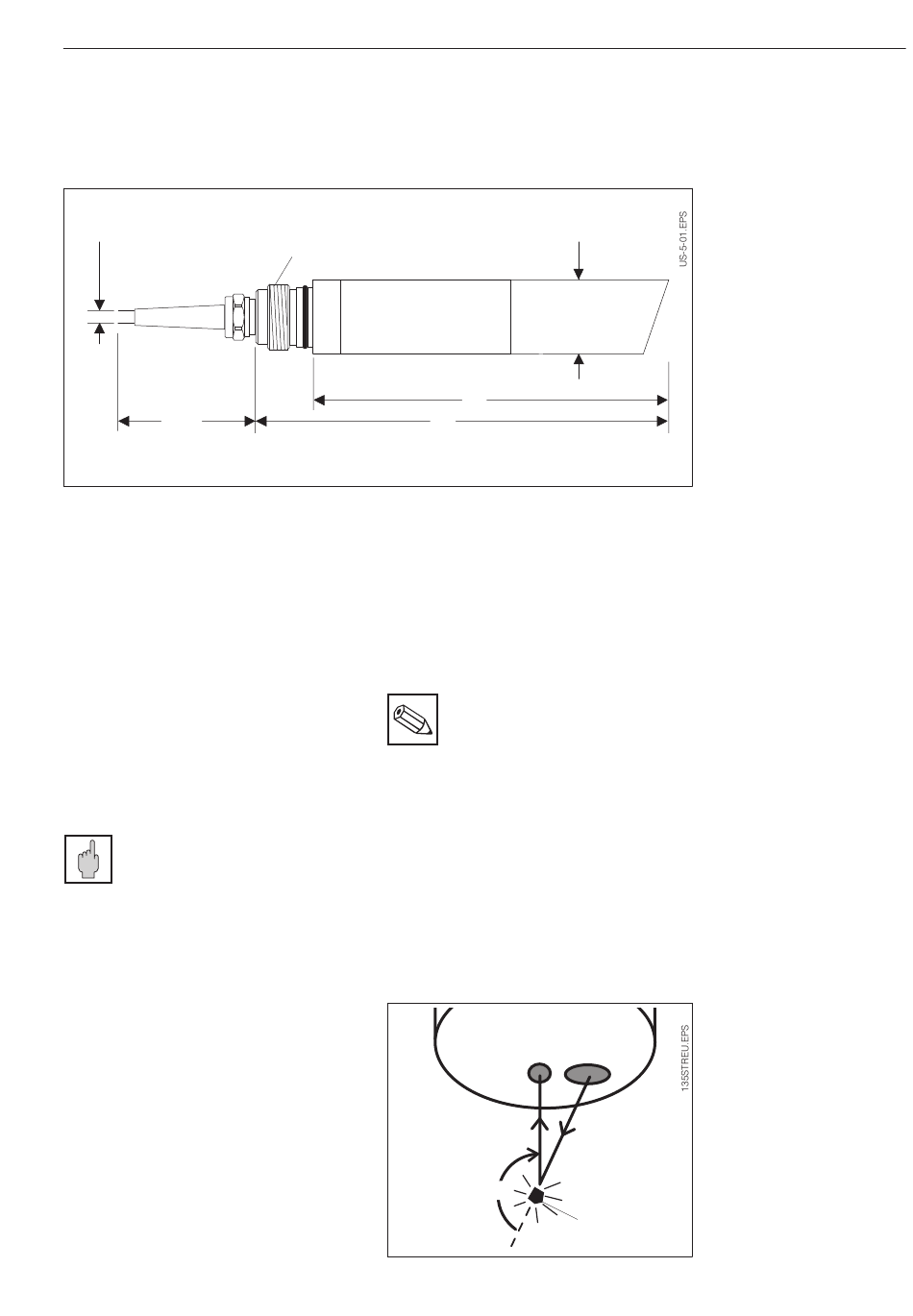

Fig. 2.1
Dimensions du
capteur CUS 5
Fig. 2.2
Mesure selon le principe
de la lumière diffusée
à 135°
33
