Trübungssensor CUS 5
2. Gerätebeschreibung
2.1

Aufbau

∅ 8
ca. 60
2.2

Einsatzbereiche

Der Sensor CUS 5 dient der Trübungs-
messung, besonders zur Detektion von
Phasengrenzen zwischen unterschiedlichen
2.3 Meß- und Regelsystem
Der Sensor CUS 5 wird direkt mit einer
Gleichspannung von 24 V (zulässig 20 - 30 V)
versorgt und liefert ein Ausgangssignal
zwischen 4 und 20 mA, das direkt an einem
entsprechenden Steuer- oder Regelgerät
angeschlossen wird. Es wird kein separater
Meßumformer benötigt.
Achtung:
Die Spannungsversorgung des
Sensors muß über zwei separate
Leitungen erfolgen. Eine eigen-
sichere 2-Draht-Versorgung ist
nicht ausreichend!
2.4

Funktionsprinzip

Zur Trübungsmessung findet das 135°-Streu-
lichtverfahren Anwendung. Dabei treffen die
Infrarotstrahlen einer Sendediode (880 nm)
unter einem festen Öffnungswinkel auf das
Meßmedium. Die unterschiedlichen
Brechungsindizes von Glas und Meßmedium
werden mit berücksichtigt. Die Partikel im
Meßmedium reflektieren und streuen die auf-
treffenden Strahlen. CUS 5 mißt die Intensität
der Streustrahlen, die um 135° von der
ursprünglichen Strahlrichtung gestreut unter
einem bestimmten Öffnungswinkel auf die
Empfangsdiode fallen.
Endress+Hauser
Gewinde G1''
217
Medien. Typische Anwendungen liegen zum
Beispiel bei Reinigungsprozessen oder der
Schwimmschlamm-Erkennung in Kläranlagen.
∅ 40 ± 0,1
191
Hinweis:
Der Sensor besitzt intern keine
galvanische Trennung zwischen
Spannungsversorgung und
Signalausgang.
Beachten Sie für den elektrischen
Anschluß unbedingt Kapitel 4.1!
Empfänger Sender
135°
Partikel
2. Gerätebeschreibung
02US005A.CHP

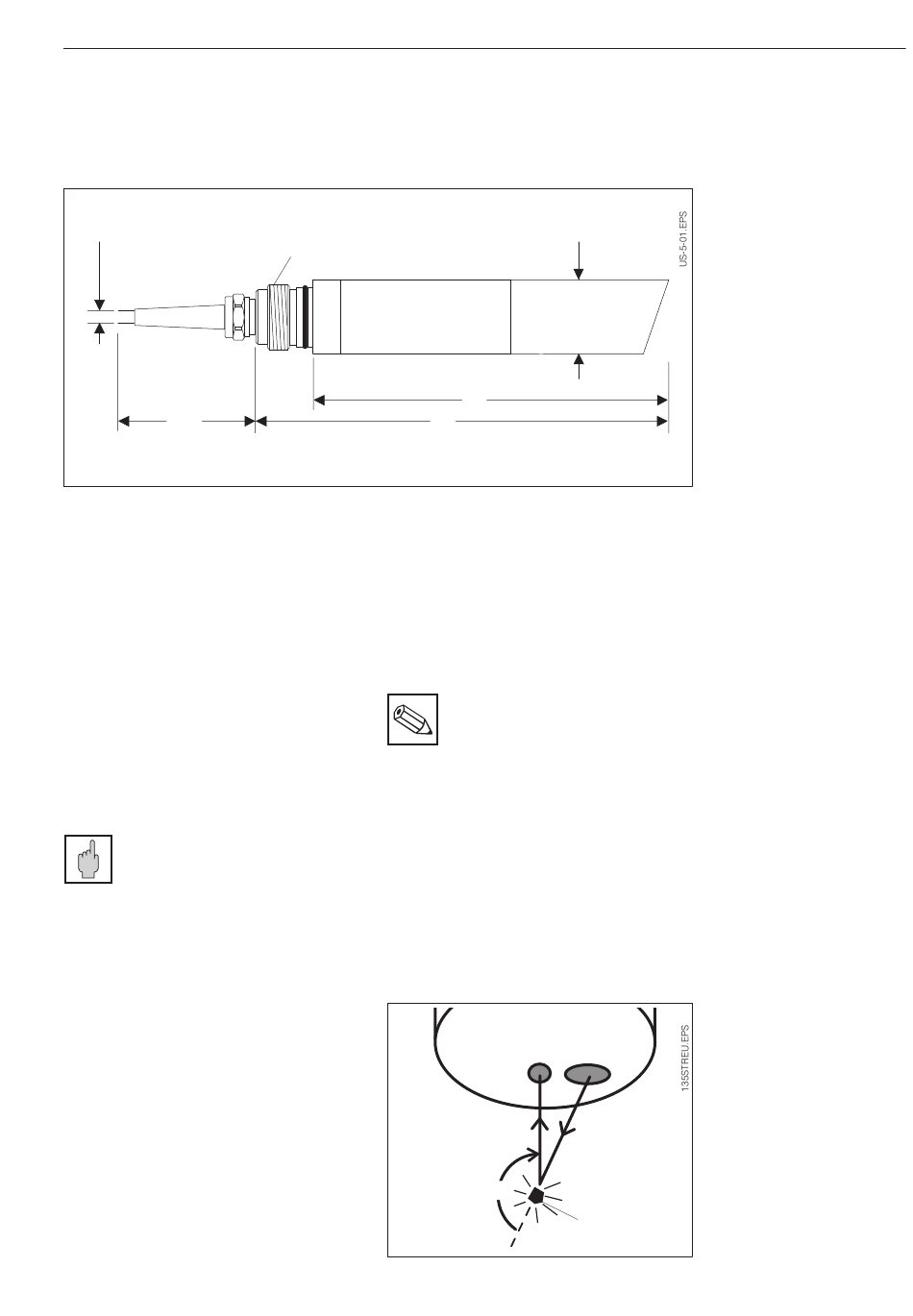

Abb. 2.1 Maßzeichnung CUS 5
Abb. 2.2 Trübungsmessung nach
dem 135°-Streulicht-
verfahren
