4. Inserire lo stativo nella base, allineando il perno della flangia con l'apposito foro sulla base. Inserire il bullone, il
distanziatore e la rondella nello stativo, con l'orientamento indicato. Serrare saldamente il bullone con la chiave Allen.
(Se necessario, inclinare il gruppo per agevolare la procedura.)
Bullone esagonale
5. Prima di utilizzare il video colposcopio, consultare la sezione del manuale "Avviamento del video colposcopio".

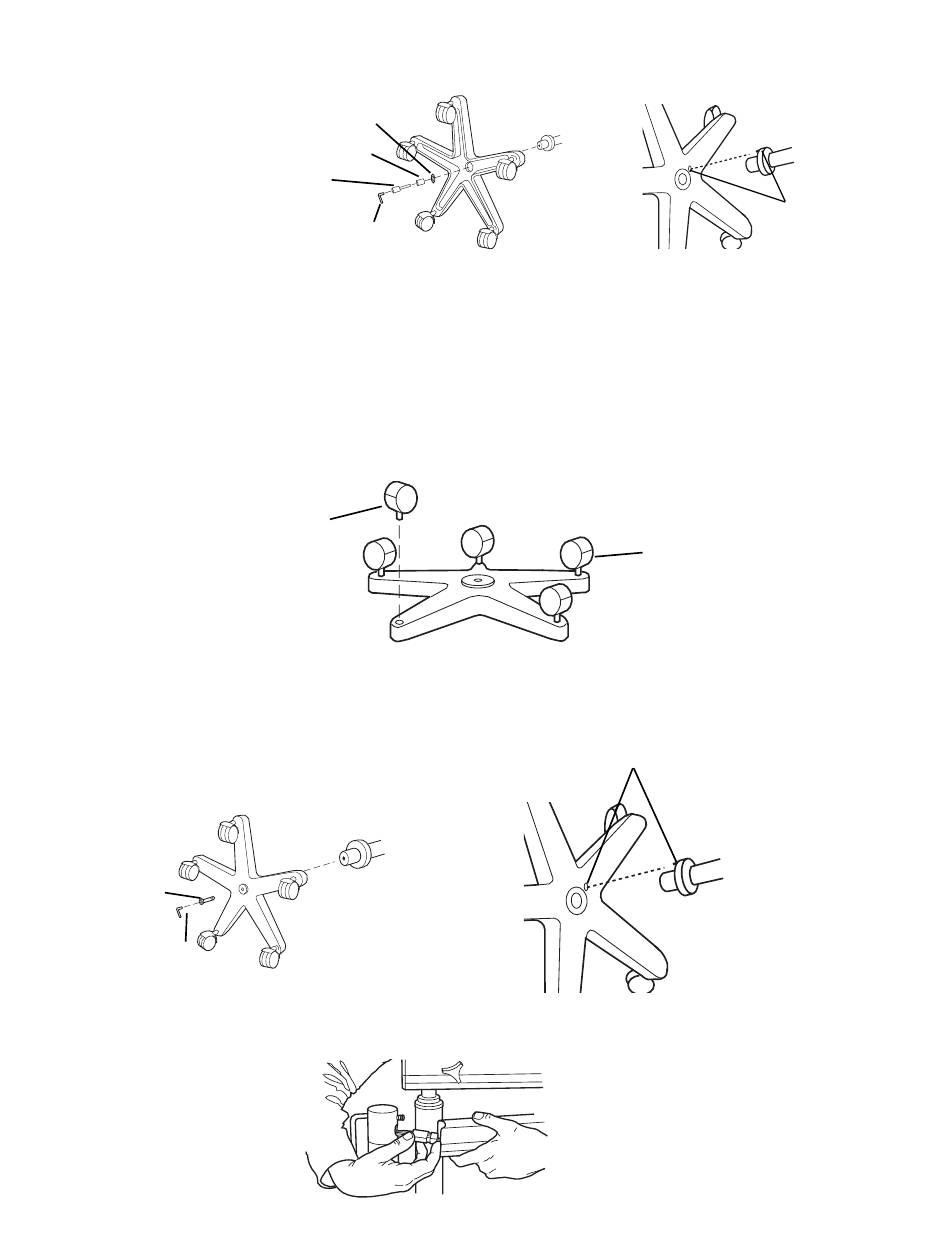

Assemblaggio dello stativo con braccio mobile a compasso

Lo stativo del video colposcopio viene fornito smontato, per cui è necessaria una minima procedura di assemblaggio.
NOTA: LA BASE PESA 26,3 KG. POTRESTE AVER BISOGNO DI AIUTO PER SOLLEVARLA.
1. Per montare lo stativo, togliere lo stativo e la relativa base dal loro imballo.
2. Capovolgere la base sul pavimento ed inserire le rotelle negli appositi fori sul fondo della base. (Non posizionare le
rotelle di blocco l'una accanto all'altra.).
3. Riporre la base sul pavimento con le rotelle verso il basso. Bloccare le rotelle di blocco.
4. Inserire l'asta verticale del gruppo dello stativo nella base, allineando il perno della flangia con l'apposito foro sulla
base.
5. Individuare il bullone.
6. Inserire il bullone nella base dello stativo. (Se necessario, inclinare
il gruppo per agevolare la procedura.)
Bullone esagonale
Chiave Allen
7. Assicurarsi di stringere bene utilizzando l'apposita chiave per viti Allen.
8. Rimuovere il bullone dal braccio del colposcopio ed inserirlo nel foro vicino all'estremità superiore dell'asta.
Rondella
Distanziatore
Chiave Allen
Rotella di blocco
Allineamento del perno con il foro
89
Allineamento
del perno
con il foro
Rotella di blocco
9. Posizionare l'asta e il braccio in
stretta vicinanza.
10. Collegare i due cavi tramite i
loro connettori. (Ai fini di un
adeguato assemblaggio
richiedere assistenza).
