Autotest del circuito di controllo
Una funzione di autotest permette di controllare la funzionalità di vari
circuiti di controllo chiave dei satelliti.

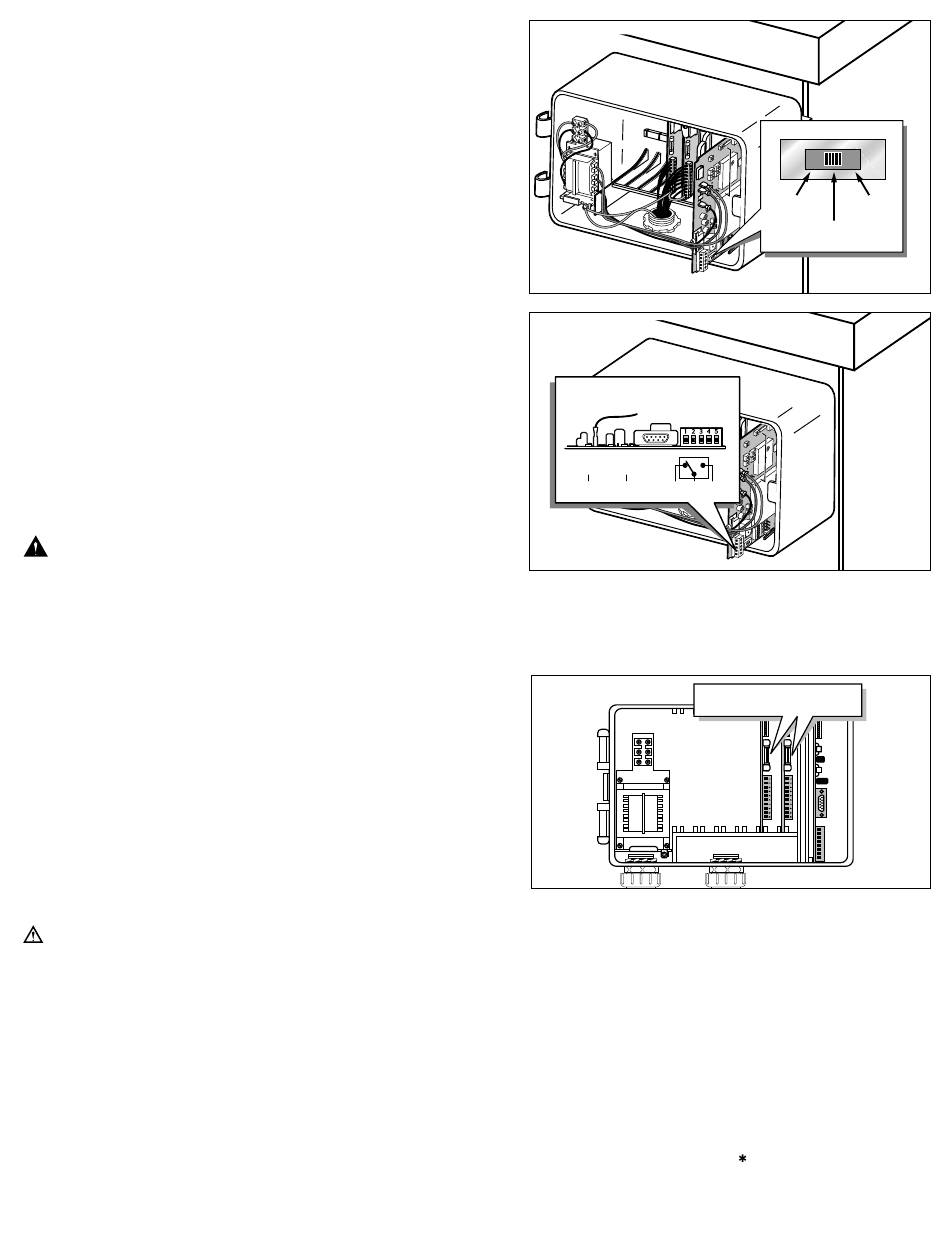

Il test viene iniziato posizionando su TEST l'interruttore TEST/RESET
situato sul modulo di decodifica della frequenza, come indicato nella
Figura 9. Il test inizia immediatamente. Il test si ripete in continuazione
finché l'interruttore TEST/RESET non viene riportato sulla posizione
NORMAL.
Nota: la posizione RESET ripristina il microprocessore del decodificatore
di frequenza ai valori impostati in fabbrica. Per eseguire il ripristino, il
satellite deve essere acceso quando l'interruttore è in posizione RESET.
L'interruttore deve essere riportato su NORMAL dopo 15 minuti di
funzionamento.
Collegamento e funzione del relè di comando a distanza
Il modulo di decodifica della frequenza dell'unità RDR è dotato di un relè
da 5 A a polo singolo a due vie. Il relè serve negli impianti di irrigazione
dotati di due sistemi di irrigazione diversi. Quando la stazione di base o
radio portatile trasmettono il comando, il relè può venire eccitato. Tale
azione ferma le funzioni dell'unità OSMAC RDR e accende il sistema di
irrigazione alternativo. Un altro comando può essere inviato all'unità RDR
per diseccitare il relè, spegnere il sistema di irrigazione alternativo e
riportare il controllo all'unità OSMAC RDR. Inoltre, per evitare l'eccitazione
accidentale del relè vengono forniti due comandi separati per attivare e
disattivare questa funzione. Per dettagli, vedere l'elenco dei Codici di
comando. Per le posizioni dei terminali, vedere la Figura 10.
Sostituzione dei fusibili
ATTENZIONE: per protezione ininterrotta contro il rischio di
incendio, sostituire solamente con fusibili dello stesso tipo e
valore nominale.
Il gruppo del trasformatore dell'unità RDR e le schede di uscita dei terminali sono dotati di fusibili che proteggono l'unità da danno
dovuto a sovracorrenti e assorbimento eccessivo di corrente dai terminali delle stazioni. Prima di sostituire un fusibile, individuare la
probabile causa del problema, ad esempio un cortocircuito o una stazione o un cavo comune collegati in modo incorretto, quindi
sostituire il fusibile nel modo seguente:
1. Scollegare la fonte di alimentazione al satellite.
2. Sbloccare l'unità RDR per accedere al gruppo del trasformatore e/o alle
schede di uscita dei terminali.
3. Togliere con attenzione il fusibile bruciato dai suoi fermagli.
4. Inserire sui fermagli il fusibile di ricambio. Per il gruppo del trasformatore
usare un fusibile ad azione lenta da 2 A, e uno ad azione lenta da 4 A per
le schede uscita dei terminali.
5. Riaccendere l'unità RDR. 6.
6. Provare che il funzionamento sia corretto.
7. Bloccare l'unità RDR
Operazioni satellite con radio portatile
Le operazioni dei satelliti possono essere avviate tramite radio portatile
dotata di tastierina DTMF. I codici di comando delle operazioni sono elencati nella sottostante Tabella 2 e a pagina 6.
Importante: per poter comunicare, il trasmettitore della stazione base/radio portatile e il modulo di decodifica dell'unità RDR
devono essere impostati sulla stessa frequenza.
Nota: tutti i comandi operativi devono iniziare con la seguente sequenza sulla tastierina:
indirizzo del satellite. Dopo di che si può inserire il codice di comando, seguito da altre cifre che rappresentano le stazioni selezionate
e/o i tempi di funzionamento. La sequenza del comando si conclude premendo il tasto
in fronte, per esempio la stazione 1 va inserita come 01.
Esempio: confermare comunicazione al satellite inviando un comando di avvio stazione manuale nel modo seguente: premere
tre cifre del codice di indirizzo del satellite, il codice di comando 7521 01 (stazione 1) e
Premere
1 per passare da una stazione all'altra andando in avanti e premere
*
*
9 , le tre cifre del codice indirizzo del satellite e il codice di comando 7520
Tabella 2 – Codici di comando per radio portatile
Nota: quando i comandi vengono emessi dalla tastierina della stazione base, usare il trattino (-) al posto dell'asterisco ( ).
Codice
Descrizione dell'operazione
7510
Spegne le stazioni individualmente; per esempio, 7510 01 02 11 spegne le stazioni 1, 2 e 11.
7511
Accende le stazioni individualmente; per esempio, 7511 01 02 11 accende le stazioni 1, 2 e 11.
Figura 9
Figura 10
COM
1
Figure 11
2 per andare all'indietro. Per fermare il test, premere
*
#
.
(segue a pagina 6)
29
RESET
24 V c.a.
24 V a.c.
2
3
4
5
Fusibile ad azione lenta da 4 A
*
9 seguito dalle tre cifre del numero di
#
. I numeri di stazione 1-9 vanno inseriti con lo 0
#.
Controllare che gli irrigatori siano in funzione.
TEST
NORMAL
9 , le
*
