Exécution d'un autotest du circuit de commande
La fonction d'autotest permet de vérifier que divers circuits importants de
commande de satellite sont opérationnels.
Pour lancer le test, réglez le commutateur TEST/RESET (Test/Réinit.),
situé sur le module de décodeur de fréquence, sur TEST (voir figure 9).
La vérification commence immédiatement et se répète jusqu'à ce que le
commutateur TEST/RESET soit remis à la position NORMAL.
Remarque : La position RESET rétablit le paramétrage par défaut
(réglages usine) du microprocesseur du décodeur de fréquence. Pour
effectuer cette réinitialisation, il faut que le satellite soit mis sous tension
alors que le commutateur est réglé sur RESET. Remettez le commutateur
sur NORMAL après 15 secondes de fonctionnement.
Fonction et connexion de relais à distance
Le module de décodeur de fréquence de l'unité RDR est muni d'un relais
5,0 A unipolaire à deux directions, destiné à servir dans les installations
d'arrosage qui comportent deux systèmes d'arrosage distincts. Le relais
peut être activé par une commande transmise depuis le poste de base ou
une radio portative. Toutes les fonctions OSMAC RDR sont alors
désactivées tandis que l'autre système d'arrosage entre en service. Une
autre commande peut être envoyée au RDR pour désactiver le relais,
mettre hors tension l'autre système et rétablir la commande de l'OSMAC
RDR. De plus, une commande sert à désactiver cette fonction de manière
à ce qu'elle ne puisse pas être accidentellement lancée, tandis qu'une
autre commande sert à l'activer. Voir la liste des Codes de commande
pour plus de détails. L'emplacement des bornes est indiqué à la figure 10.
Changement des fusibles
ATTENTION : Afin d'éviter tout risque d'incendie, remplacez
toujours les fusibles par des fusibles de même type présentant
des caractéristiques identiques.
L'ensemble transformateur de l'unité RDR et les plaques à bornes de sortie sont dotés de fusibles afin de protéger l'unité contre les
dégâts résultant de surtensions et de prélèvement excessif de courant aux bornes de voie. Avant de remplacer un fusible, recherchez
la cause du problème, par exemple un fil de voie ou fil de circuit commun en court-circuit ou mal connecté, puis changez le fusible
comme suit :
1. Débranchez la source d'alimentation principale du satellite.
2. Déverrouillez l'unité RDR pour accéder à l'ensemble transformateur et/ou
aux plaques à bornes de sortie.
3. Enlevez avec soin le fusible fondu de sa pince.
4. Posez un fusible de rechange dans la pince. Utilisez un fusible 2 A à
action lente pour l'ensemble transformateur et un fusible 4A à action lente
pour les plaques à bornes de sortie.
5. Rétablissez l'alimentation de l'unité RDR.
6. Vérifiez le fonctionnement.
7. Verrouillez l'unité RDR.
Gestion de satellite par radio portative
Le fonctionnement des satellites peut être géré au moyen d'une radio portative dotée d'un clavier DTMF. Les codes de commande de
fonctionnement sont indiqués au tableau 2 ci-dessous et à la page 6.
Important : L'émetteur du poste de base et/ou la radio portative et le module de décodeur de fréquence RDR doivent être réglés
sur la même fréquence pour que les communications soient possibles.
Remarque : Toutes les commandes de fonctionnement doivent commencer par la séquence de touches
chiffres d'adresse du satellite, puis du code de commande et de chiffres supplémentaires représentant les voies et/ou durées de
fonctionnement sélectionnées. Terminez la séquence de commande en appuyant sur la touche
être précédés d'un 0; autrement dit, entrez 01 pour la voie 1.
Exemple : Vérifiez les communications avec le satellite en donnant la commande de démarrage manuel de voie suivante : entrez
le code à trois chiffres d'adresse du satellite, le code de commande 7521 01 (voie 1) et
Entrez
*
1 pour passer aux voies suivantes et
trois chiffres d'adresse du satellite et le code de commande 7520
Tableau 2 - Codes de commande par radio portative
Remarque : Lorsque vous donnez des commandes au moyen du clavier du poste de base, utilisez la touche – au lieu de la touche .
Code
Description opérationnelle
7510
Ferme des voies individuelles ; par exemple, 7510 01 02 11 ferme les voies 1, 2 et 11.
7511
Ouvre des voies individuelles ; par exemple, 7511 01 02 11 ouvre les voies 1, 2 et 11.
*
2 pour passer aux voies précédentes. Pour mettre fin au test, entrez
#
.
(suite p.6)
21

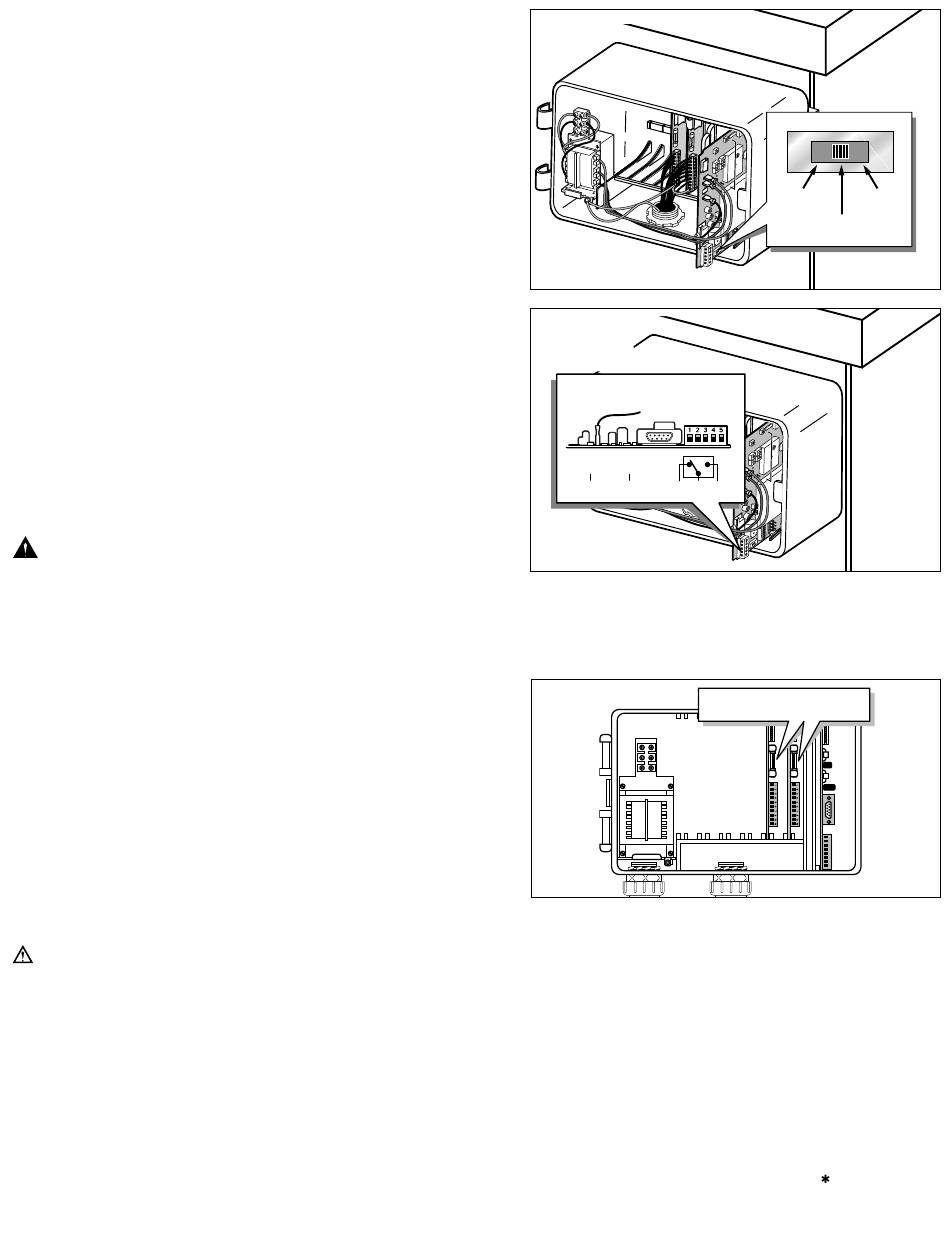

Figure 9
Figure 10
24 V c.a.
COM
24 V a.c.
1
2
3
4
5
Figure 11
#
. Les numéros des voies 1 à 9 doivent
#.
Vérifiez que l'arroseur se met en marche.
TEST
RÉINIT
NORMAL
Fusible 4 A à action lente
*
9 suivie du numéro à trois
*
9 , le code à
*
9 ,
