CONNECTEUR DISPOSITIFS DE SÉCURITÉ ET COMMANDES
SCA
Voyant portail ouvert, 24 V, 50 mA max, entre SCA et -
CO
Barre de sécurité, ON/OFF contact NC entre CO et C (attention, avec micro-interrupteur 1 sur ON, l'entrée sécurité BARRE
est désactivée)
F1
Photocellule (fermeture) contact NC entre F1 et C (attention, avec micro-interrupteur 3 sur ON, l'entrée sécurité PHOTOCEL-
LULE 1 est désactivée)
La cellule photo-électrique intervient à tout moment durant la fermeture de l'automatisme, entraînant le blocage instantané du
mouvement avec inversion du sens de la marche.
F2
Photocellule (ouverture) contact NC entre F2 et C (attention, avec micro-interrupteur 2 sur ON, l'entrée sécurité PHOTOCEL-
LULE 2 est désactivée)
Le contact peut être La cellule photo-électrique intervient à tout moment durant l'ouverture de l'automatisme, entraînant le
blocage instantané du mouvement. L'automatisme continuera l'ouverture dès que le contact sera rétabli.
ST
STOP sécurité contact NC entre ST et C (attention, avec micro-interrupteur 4 sur ON, l'entrée sécurité STOP est désactivée)
Cette entrée est considérée comme une sécurité. Le contact peut être coupé à tout moment, entraînant le blocage instantané de
l'automatisme et désactivant toutes les fonctions, y compris celle de Fermeture automatique
OP
Commande OUVERTURE contact NA entre OP et C
Contact pour la fonction de PRÉSENCE. Le portail effectue l'OUVERTURE tant que le contact reste enfoncé.
CL
Commande FERMETURE contact NA entre CL et C
Contact pour la fonction de PRÉSENCE. Le portail effectue la FERMETURE tant que le contact reste enfoncé.
PE
Commande PIÉTON contact NA entre PE et C
Commande d'ouverture partielle de la porte paramétrable sur le logiciel.
PP
Commande PAS À PAS contact NA entre PP et C
Commande Ouverture/Stop/Fermeture/Stop en fonction de la configuration du logiciel
C
Commun pour entrées CO, F1, F2, ST, OP, CL, PE, PP
CH2
Contact canal 2 récepteur NA en repos
CH2
Contact canal 2 récepteur NA en repos
A sig
Antenne - signal -
A gnd
Antenne - tresse -

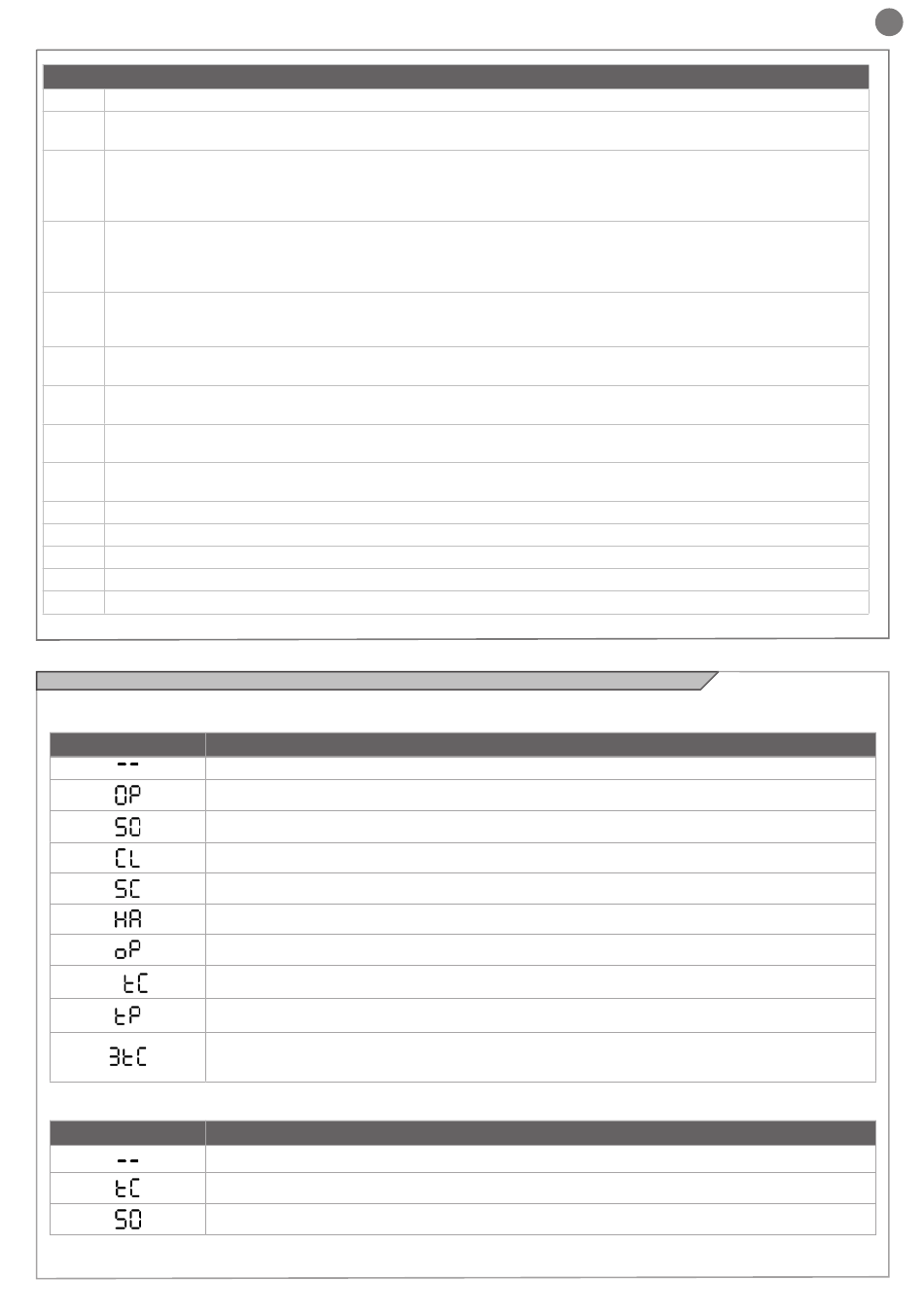

4.2 - Affichage en mode normal
En « MODE NORMAL », lorsque le système est alimenté normalement, l'écran LCD à 3 chiffres indique les messages de statut suivants :
INDICATIONS
DÉFINITION
Portail fermé ou rallumage après extinction
Portail en ouverture
Portail fermé en ouverture
Portail en fermeture
Portail fermé en fermeture
Portail fermé par évènement externe
Portail fermé sans refermeture automatique
-
Portail ouvert en attente de refermeture automatique, avec segment clignotant, il indique compteur
Portail piéton ouvert en attente de refermeture automatique
Portail ouvert en attente de refermeture automatique, les 10 dernières secondes sont indiquées sur le premier
caractère de gauche
De plus, les points entre les chiffres indiqués ci-dessus indiquent le statut des commutateurs de fin de course conformément aux indications ci-dessous :
INDICATIONS
DÉFINITION
Interrupteur de fin de course FERMÉ (un point devant le premier chiffre)
.
Interrupteur de fin de course OUVERT (un point entre les deux chiffres)
.
Aucun interrupteur de fin de course activé (pas de point présent)
