Manuel d'instructions

ICA500-1FR4.pdf

Conduite et entretien

Cummins 6BTA5,9C

Numéro de série

10000119x0A000001 -

Traduction des instructions originales

Droit de modifications réservé

Imprimé en Suède

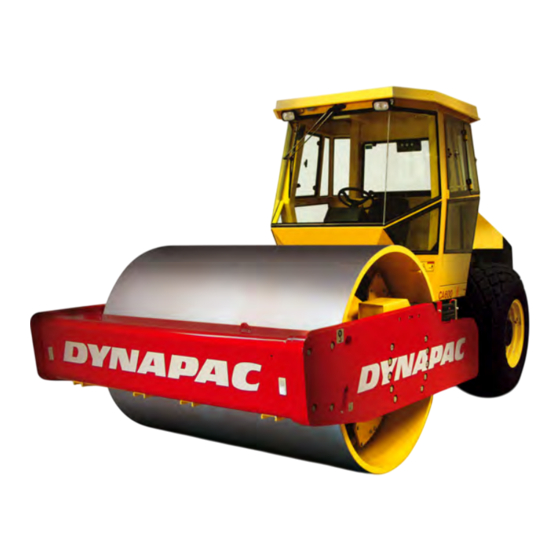

Rouleau vibrant

CA500

Moteur

*79620500*-

*79720500*-

Table des Matières

Sommaire des Matières pour Dynapac CA500

Page 1 Manuel d'instructions Manuel d'instructions ICA500-1FR4.pdf ICA500-1FR4.pdf Conduite et entretien Conduite et entretien Rouleau vibrant Rouleau vibrant CA500 CA500 Moteur Moteur Cummins 6BTA5,9C Cummins 6BTA5,9C Numéro de série Numéro de série *79620500*- *79620500*- *79720500*- *79720500*- 10000119x0A000001 - 10000119x0A000001 - Traduction des instructions originales Traduction des instructions originales Droit de modifications réservé...
Page 3: Table Des Matières
Table des matières Introduction ..........................1 Le ........................ 1 Emploi prévu ....................1 Symboles d'avertissement ................1 Informations de sécurité................1 Généralités....................2 Sécurité - Instructions générales ..................... 3 Sécurité - lors de la conduite ....................5 Conduite le long des bords ................. 5 Inclinaison ....................
Page 4 Plaque signalétique engin ................. 21 Explication du numéro de série 17PIN............22 Plaques signalétiques moteur ..............22 Description de la machine - Autocollants................23 Emplacement - autocollants..............23 Autocollants de sécurité ................24 Autocollants d'information ................. 26 Description de la machine - Instruments/Dispositifs de commande ........27 Emplacements - Instruments et dispositifs de commande......
Page 5 Fonctionnement - Conduite....................43 Conduite du rouleau.................. 43 Conduite - Vibration ....................... 45 Amplitude/fréquence - Réglage..............45 Conduite sur des surfaces difficiles............45 Conduite - Arrêt........................47 Freinage ........................47 Frein de secours ..................47 Freinage normal ..................47 Arrêt ......................48 Stationnement ......................
Page 6 Solution 2 ....................53 Remorquage court avec moteur diesel coupé .......... 53 Frein de l'essieu arrière................53 Frein du réducteur de cylindre ..............53 Remorquage du rouleau ................54 Rouleau prêt au transport ................. 54 Instruction de conduite - Résumé ..................55 Maintenance préventive......................
Page 7 Réservoir hydraulique - Contrôle de niveau d'huile........73 Freins - Contrôle ..................73 Entretien - 50h ........................75 Filtre à air Contrôle - Changer le filtre à air principal..........75 Filtre de sécurité - Changement..............76 Filtre à air - Nettoyage....................76 Articulation centrale/cylindre d'articulation - Graissage......
Page 8 Réservoir de liquide hydraulique - Vidange ..........90 Réservoir de carburant - Vidange ............. 91 Différentiel d'essieu arrière - Remplacement d'huile......... 92 Réducteur planétaire d'essieu arrière - Remplacement d'huile....92 Entretien - 2000h ........................95 Réservoir hydraulique – Remplacement d’huile........95 Cassette du cylindre - Vidange d’huile............
Page 9: Introduction
Introduction Introduction Le CA500 est l'un des rouleaux Dynapac lourds pour le compactage des sols. Il existe en version D (à cylindre lisse) et version PD (à pieds dameurs). Emploi prévu En version D, il est utilisé pour le compactage de l'enrochement.
Page 10: Généralités
Introduction Lire intégralement le manuel avant de mettre la Lire intégralement le manuel avant de mettre la machine en marche et d'effectuer les travaux machine en marche et d'effectuer les travaux d'entretien. d'entretien. S'assurer d'une bonne ventilation (extraction S'assurer d'une bonne ventilation (extraction d'air par ventilation) si le moteur Diesel tourne d'air par ventilation) si le moteur Diesel tourne dans un local clos.
Page 11: Sécurité - Instructions Générales
Sécurité - Instructions générales Sécurité - Instructions générales (Voir également le manuel de sécurité) Le conducteur doit parfaitement connaître le contenu de la section Le conducteur doit parfaitement connaître le contenu de la section CONDUITE avant de démarrer le rouleau. CONDUITE avant de démarrer le rouleau.
Page 12 Des modifications ne peuvent être apportées compromettre la sécurité. Des modifications ne peuvent être apportées qu'après l'autorisation écrite de Dynapac. qu'après l'autorisation écrite de Dynapac. 18. Evitez d'utiliser le rouleau avant que l'huile hydraulique n'ait atteint sa 18.
Page 13: Sécurité - Lors De La Conduite
Sécurité - lors de la conduite Sécurité - lors de la conduite Conduite le long des bords En conduisant le long des bords, les 2/3 au moins de la largeur du cylindre doivent reposer sur la surface déjà compactée. Ne pas oublier que le centre de gravité de l'engin Ne pas oublier que le centre de gravité...
Page 14 Sécurité - lors de la conduite ICA500-1FR4.pdf 2012-06-12...
Page 15: Instructions Spéciales
Instructions spéciales Instructions spéciales Huiles standard et autres huiles recommandées Avant de quitter l'usine, les circuits et les composants sont remplis d'huiles et de fluides hydrauliques conformément aux caractéristiques de graissage. Ils sont adaptés à des températures ambiantes comprises dans une plage de -15 °C à +40 °C (de 5 °F à...
Page 16: Mesures Anti-Incendie
Instructions spéciales Mesures anti-incendie En cas d'incendie du matériel, utiliser un extincteur à poudre de classe ABC. Il est aussi possible d'utiliser un extincteur à gaz carbonique, de type BE. Protection contre le retournement (ROPS), cabine approuvée ROPS Si l'engin est doté d'une protection contre le Si l'engin est doté...
Page 17: Démarrage Assisté
Instructions spéciales Démarrage assisté Ne pas connecter le câble négatif à la borne Ne pas connecter le câble négatif à la borne négative de la batterie à plat. Une étincelle négative de la batterie à plat. Une étincelle peut enflammer le gaz détonant formé autour peut enflammer le gaz détonant formé...
Page 18 Instructions spéciales ICA500-1FR4.pdf 2012-06-12...
Page 19: Caractéristiques Techniques - Dimensions
Caractéristiques techniques - Dimensions Caractéristiques techniques - Dimensions Dimensions, vue latérale Dimensions Dimensions pouce pouce Empattement, cylindre et roue Empattement, cylindre et roue 2992 2992 Longueur, rouleau avec équipement en Longueur, rouleau avec équipement en 6000 6000 standard standard Hauteur, avec ROPS (D) Hauteur, avec ROPS (D) 2955 2955...
Page 20: Dimensions, Vue De Dessus
Caractéristiques techniques - Dimensions Dimensions, vue de dessus Dimensions Dimensions pouce pouce Largeur, rouleau avec équipement Largeur, rouleau avec équipement 2350 2350 Porte-à-faux, côté gauche du cadre Porte-à-faux, côté gauche du cadre Porte-à-faux, côté droit du cadre Porte-à-faux, côté droit du cadre Rayon de braquage, externe Rayon de braquage, externe 5400...
Page 21: Caractéristiques Techniques - Poids Et Volumes
Caractéristiques techniques - Poids et volumes Caractéristiques techniques - Poids et volumes Poids Poids Poids en ordre de marche avec Poids en ordre de marche avec 15400 kg 15400 kg 33,957 livres 33,957 livres ROPS (EN500) (D) ROPS (EN500) (D) Poids en ordre de marche avec Poids en ordre de marche avec 15600 kg...
Page 22 Caractéristiques techniques - Poids et volumes ICA500-1FR4.pdf 2012-06-12...
Page 23: Caractéristiques Techniques - Capacité De Travail
Caractéristiques techniques - Capacité de travail Caractéristiques techniques - Capacité de travail Compactage Compactage Charge linéaire statique (D) Charge linéaire statique (D) 49,3 kg/cm 49,3 kg/cm 276,0 pli 276,0 pli Charge linéaire statique (PD) Charge linéaire statique (PD) Amplitude, haute (D) Amplitude, haute (D) 1,8 mm 1,8 mm...
Page 24 Caractéristiques techniques - Capacité de travail ICA500-1FR4.pdf 2012-06-12...
Page 25: Caractéristiques Techniques - Généralités
Caractéristiques techniques - Généralités Caractéristiques techniques - Généralités Moteur Moteur Constructeur/Modèle Constructeur/Modèle Cummins 6 BTA 5,9C Cummins 6 BTA 5,9C Turbo diesel refroidi à l'eau avec Turbo diesel refroidi à l'eau avec après refroidisseur après refroidisseur Puissance (SAE J1995) Puissance (SAE J1995) 129 kW 129 kW 175 hp...
Page 26: Couples De Serrage
Caractéristiques techniques - Généralités Couples de serrage Couples de serrage en Nm avec boulons secs huilés en utilisant une clé dynamométrique. Filet métrique normal, galvanisé (fzb) : CLASSE DE RÉSISTANCE : 8,8 ; Huilé 8,8 ; Huilé 8,8 ; Sec 8,8 ;...
Page 27: Rops - Boulons
Caractéristiques techniques - Généralités Les boulons de ROPS doivent être serrés secs. Les boulons de ROPS doivent être serrés secs. ROPS - boulons Dimensions des boulons : M20 (PN 4700500226) Dimensions des boulons : M20 (PN 4700500226) Classe de résistance : Classe de résistance : Couple de serrage : Couple de serrage :...
Page 28 Caractéristiques techniques - Généralités ICA500-1FR4.pdf 2012-06-12...
Page 29: Plaque Signalétique Engin - Identification
Plaque signalétique engin - Identification Plaque signalétique engin - Identification Numéro d'identification du produit sur le cadre Le PIN (numéro d'identification du produit) (1) de la machine est poinçonné sur le bord droit du châssis avant ou le bord supérieur du côté droit du cadre. Fig.
Page 30: Explication Du Numéro De Série 17Pin
Plaque signalétique engin - Identification Explication du numéro de série 17PIN A= Fabricant 00123 00123 V 0 A 123456 V 0 A 123456 B= Famille/Modèle C D E F C D E F C= Lettre de contrôle D= Aucun codage E= Unité...
Page 31: Description De La Machine - Autocollants
Description de la machine - Autocollants Description de la machine - Autocollants Emplacement - autocollants 14, 4 1. Attention, zone 1. Attention, zone 4700903422 4700903422 7. Signe produit 7. Signe produit 13. Casier du 13. Casier du 4700903425 4700903425 d'écrasement d'écrasement manuel manuel...
Page 32: Autocollants De Sécurité
Description de la machine - Autocollants Autocollants de sécurité 4700903422 Attention - Zone d'écrasement, articulation/cylindre. Garder une distance raisonnable de la zone d'écrasement. (Deux zones d'écrasement sur machine pourvue de pivot d'articulation centrale) 4700903423 Attention - Composants rotatifs du moteur. Tenir les mains à...
Page 33 Description de la machine - Autocollants 4700903590 - Sortie de secours 4700903985 Avertissement - Pneu lesté. Lire le manuel d'instructions. 2012-06-12 ICA500-1FR4.pdf...
Page 34: Autocollants D'information
Description de la machine - Autocollants Autocollants d'information Liquide de refroidissement Liquide de refroidissement Carburant Diesel Carburant Diesel Point de levage Point de levage Étiquette de levage Étiquette de levage Casier du manuel Casier du manuel Coupe-batterie Coupe-batterie Huile hydraulique Huile hydraulique Huile bio-hydraulique Huile bio-hydraulique...
Page 35: Description De La Machine - Instruments/Dispositifs De Commande
Description de la machine - Instruments/Dispositifs de commande Description de la machine - Instruments/Dispositifs de commande Emplacements - Instruments et dispositifs de commande Fig. Tableau de bord Fig. Coupe-batterie Fig. Instruments et tableau de bord Avertisseur sonore Avertisseur sonore Sélecteur d'amplitude, haute/O/basse Sélecteur d'amplitude, haute/O/basse Interrupteur de démarrage Interrupteur de démarrage...
Page 36: Description Des Fonctions
Description de la machine - Instruments/Dispositifs de commande Description des fonctions N° N° Désignation Désignation Symbole Symbole Fonction Fonction Avertisseur sonore, interrupteur Avertisseur sonore, interrupteur Enfoncer pour actionner l'avertisseur sonore. Enfoncer pour actionner l'avertisseur sonore. Interrupteur de démarrage Interrupteur de démarrage Le circuit électrique est coupé.
Page 37 Description de la machine - Instruments/Dispositifs de commande N° N° Désignation Désignation Symbole Symbole Fonction Fonction Vitesse de travail (basse) Vitesse de travail (basse) Sélecteur de vitesses, essieu Sélecteur de vitesses, essieu Vitesse de transport (élevée) Vitesse de transport (élevée) arrière arrière Vitesse de travail (basse)
Page 38: Contrôles Dans La Cabine
Description de la machine - Instruments/Dispositifs de commande Contrôles dans la cabine Fig. Toit de la cabine, avant Fig. Toit de la cabine, arrière 1. Essuie-glace avant 4. Marteau pour sortie de secours 2. Essuie-glace arrière 3. Essuie-glace avant et arrière Fig.
Page 39: Description Des Fonctions Des Instruments Et Des Dispositifs De Commande Dans La Cabine
Description de la machine - Instruments/Dispositifs de commande Description des fonctions des instruments et des dispositifs de commande dans la cabine N° N° Désignation Désignation Symbole Symbole Fonction Fonction Essuie-glace avant, interrupteur Essuie-glace avant, interrupteur Lorsque le bouton est enfoncé, l'essuie-glace avant Lorsque le bouton est enfoncé, l'essuie-glace avant s'enclenche.
Page 40 Description de la machine - Instruments/Dispositifs de commande ICA500-1FR4.pdf 2012-06-12...
Page 41: Description De La Machine - Système Électrique
Description de la machine - Système électrique Description de la machine - Système électrique Fusibles et relais Le système de réglage et de commande électriques est protégé par des fusibles et relais. Le nombre de fusibles et de relais dépend de la quantité d'équipements supplémentaires dont dispose l'engin.
Page 42: Fusibles
Description de la machine - Système électrique Fusibles La figure indique la position des fusibles. Le tableau ci-dessous indique l'ampérage et la fonction des fusibles. Tous les fusibles sont à broche plate. Fig. Boîtier à fusibles, côté gauche et droit. Boîtiers à...
Page 43 Description de la machine - Système électrique Fusibles principaux Le fusible principal (1) est placé à côté du coupe-batterie (4). Le fusible est de type plat. Le relais de la solénoïde de carburant (2) et le relais de démarrage (3) se trouvent également à cet endroit. Fig.
Page 44 Description de la machine - Système électrique ICA500-1FR4.pdf 2012-06-12...
Page 45: Conduite - Démarrage
Conduite - Démarrage Conduite - Démarrage Avant démarrage Coupe-batterie - Activation Ne pas oublier d'effectuer un entretien quotidien. Voir les consignes d'entretien. Le coupe-batterie est placé dans le compartiment moteur. Mettre la clé du coupe-batterie (1) en position marche. Le rouleau est maintenant tout entier alimenté. L'horomètre (2) enregistre le nombre d'heures de fonctionnement du moteur.
Page 46: Siège Du Conducteur (Option) - Ajustement
Conduite - Démarrage Siège du conducteur (option) - Ajustement Régler le siège du conducteur pour que la position soit confortable et pour mettre les commandes à portée de main. Différents réglages possibles du siège. - Réglage de la longueur (1) - Réglage du poids (2) Fig.
Page 47: Frein De Stationnement - Contrôle
Conduite - Démarrage Frein de stationnement - Contrôle Vérifier que le bouton de frein de Vérifier que le bouton de frein de secours/stationnement (6) est bien enfoncé et que secours/stationnement (6) est bien enfoncé et que la lampe témoin our les freins (8) est allumée. Le la lampe témoin our les freins (8) est allumée.
Page 48: Visibilité
Conduite - Démarrage Visibilité S'assurer que la visibilité, tant en avant qu'à l'arrière, est bonne, avant le démarrage. Toutes les vitres de la cabine doivent être propres et les rétroviseurs réglés pour une bonne visibilité vers l'arrière. Fig. Visibilité Verrouillage de sécurité Le rouleau est équipé...
Page 49: Démarrage
Conduite - Démarrage Démarrage Démarrage du moteur Mettre la commande de marche AV/AR (20) en position neutre. Le moteur ne peut démarrer que lorsque le levier est au point mort. Régler le sélecteur d'amplitude (13), vibration faible/forte, en position O. Mettre le réglage du régime (16) au ralenti.
Page 50 Conduite - Démarrage ICA500-1FR4.pdf 2012-06-12...
Page 51: Fonctionnement - Conduite
Fonctionnement - Conduite Fonctionnement - Conduite Conduite du rouleau Ne jamais, sous aucun prétexte, conduire l'engin à Ne jamais, sous aucun prétexte, conduire l'engin à partir du sol. Pour conduire, l'opérateur doit partir du sol. Pour conduire, l'opérateur doit toujours être assis sur son siège. toujours être assis sur son siège.
Page 52 Fonctionnement - Conduite Toujours régler la vitesse avec la commande de Toujours régler la vitesse avec la commande de marche avant/arrière, jamais avec le régime du marche avant/arrière, jamais avec le régime du moteur. moteur. Pour vérifier le bon fonctionnement du frein de Pour vérifier le bon fonctionnement du frein de secours, appuyer sur le bouton de frein de secours, appuyer sur le bouton de frein de...
Page 53: Conduite - Vibration
Conduite - Vibration Conduite - Vibration Amplitude/fréquence - Réglage La vibration sur les cylindres peut se régler en deux positions au choix. Utiliser le sélecteur (13) pour choisir la position voulue. La molette en position gauche donne une faible amplitude/haute fréquence, en position droite forte amplitude/basse fréquence.
Page 54 Conduite - Vibration ICA500-1FR4.pdf 2012-06-12...
Page 55: Conduite - Arrêt
Conduite - Arrêt Conduite - Arrêt Freinage Frein de secours Le freinage s’effectue normalement avec la commande avant/arrière. La transmission hydrostatique freine le rouleau quand on met la commande au point mort. Il y a aussi des freins à disque dans le moteur du cylindre et l'essieu arrière qui agissent en tant que frein de secours lorsque l'engin est en mouvement ou en tant que frein de stationnement lorsque l'engin est...
Page 56: Arrêt
Conduite - Arrêt Arrêt @Vérifier les instruments et les lampes témoin pour détecter toute anomalie éventuelle. Éteindre l'éclairage et les autres fonctions électriques. Tourner l'interrupteur de démarrage (2) vers la gauche en position 0. Rabattre et verrouiller la plaque de protection des instruments (pour les versions sans cabine).
Page 57: Immobilisation Prolongée
Immobilisation prolongée Immobilisation prolongée En cas de remisage de plus d’un mois, suivre En cas de remisage de plus d’un mois, suivre les instructions suivantes. les instructions suivantes. Ces mesures concernent les remisages d’une durée allant jusqu’à six mois. Avant de réutiliser le rouleau, passer en revue les points ci-dessous marqués d’une *.
Page 58: Vérin De Direction, Charnières, Etc
Immobilisation prolongée Vérin de direction, charnières, etc. Graisser les paliers de l’articulation de direction, ainsi que ceux des deux vérins de direction avec de la graisse (voir rubrique « Toutes les 50 heures de marche »). Graisser le piston du vérin de direction avec de la graisse de conservation.
Page 59: Divers
Divers Divers Levage Verrouillage de l’articulation de direction Avant de soulever le rouleau, il est nécessaire de Avant de soulever le rouleau, il est nécessaire de bloquer l'articulation de direction pour empêcher bloquer l'articulation de direction pour empêcher une rotation inattendue. une rotation inattendue.
Page 60: Déverrouillage De L'articulation De Direction
Divers Déverrouillage de l'articulation de direction Ne pas oublier de déverrouiller l'articulation de Ne pas oublier de déverrouiller l'articulation de direction avant de démarrer. direction avant de démarrer. Repousser le bras de blocage (1) et le fixer dans l'oeillet de blocage (4) avec la pointe de verrouillage (3).
Page 61: Solution 2
Divers Solution 2 Remorquage court avec moteur diesel coupé Bloquer les cylindres avec des cales pour Bloquer les cylindres avec des cales pour empêcher l'engin de rouler, le rouleau risquant de empêcher l'engin de rouler, le rouleau risquant de se mettre en mouvement quand on desserre les se mettre en mouvement quand on desserre les freins mécaniquement.
Page 62: Remorquage Du Rouleau
Divers Remorquage du rouleau En cas de remorquage/dépannage, il faut toujours En cas de remorquage/dépannage, il faut toujours contre-freiner le rouleau. Utiliser toujours un tirant contre-freiner le rouleau. Utiliser toujours un tirant de remorquage, car le rouleau n’a plus sa propre de remorquage, car le rouleau n’a plus sa propre capacité...
Page 63: Instruction De Conduite - Résumé
Instruction de conduite - Résumé Instruction de conduite - Résumé Suivre les INSTRUCTIONS DE SÉCURITÉ dans le manuel de sécurité. Suivre les INSTRUCTIONS DE SÉCURITÉ dans le manuel de sécurité. S'assurer que toutes les instructions figurant dans la section ENTRETIEN ont été S'assurer que toutes les instructions figurant dans la section ENTRETIEN ont été...
Page 64 Instruction de conduite - Résumé ICA500-1FR4.pdf 2012-06-12...
Page 65: Maintenance Préventive
Maintenance préventive Maintenance préventive Il est nécessaire d'effectuer une maintenance complète pour que la machine fonctionne de façon satisfaisante et au coût le plus bas possible. La section Maintenance englobe la maintenance périodique qui doit être réalisée sur la machine. Les intervalles de maintenance recommandés supposent que la machine est utilisée dans un environnement et des conditions de travail normales.
Page 66 Maintenance préventive ICA500-1FR4.pdf 2012-06-12...
Page 67: Entretien - Lubrifiants Et Symboles
Se reporter à la carburants ou lubrifiants. Se reporter à la rubrique « Instructions spéciales » ou consulter rubrique « Instructions spéciales » ou consulter Dynapac. Dynapac. 2012-06-12 ICA500-1FR4.pdf...
Page 68 HUILE DE CYLINDRE HUILE DE CYLINDRE Temp. de l'air -15°C-+40°C Temp. de l'air -15°C-+40°C Mobil SHC 629 Mobil SHC 629 Dynapac Drum Oil 1000, Dynapac Drum Oil 1000, (5°F-104°F) (5°F-104°F) P/N 4812156456 (5 litres) P/N 4812156456 (5 litres) GRAISSE...
Page 69: Symboles D'entretien
Entretien - Lubrifiants et symboles Symboles d'entretien Niveau d’huile à moteurs Niveau d’huile à moteurs Pression des pneus Pression des pneus Filtre à huile à moteurs Filtre à huile à moteurs Filtre à air Filtre à air Niveau réservoir d’huile hydraulique Niveau réservoir d’huile hydraulique Batterie Batterie...
Page 70 Entretien - Lubrifiants et symboles ICA500-1FR4.pdf 2012-06-12...
Page 71: Entretien - Schéma D'entretien
Entretien - Schéma d'entretien Entretien - Schéma d'entretien Points d'entretien et de révision Fig. Points d'entretien et de révision 1. Grille de radiateur 1. Grille de radiateur Réducteur de cylindre Réducteur de cylindre Filtre à huile, moteur diesel Filtre à huile, moteur diesel 2.
Page 72: Généralités
Entretien - Schéma d'entretien Généralités L'entretien périodique doit être effectué après le nombre d'heures de marche indiqué. Utiliser les périodes journalières, hebdomadaires, etc. lorsque le nombre d'heures ne peut pas être utilisé. Toujours enlever les saletés avant le Toujours enlever les saletés avant le remplissage ou le contrôle des niveaux d'huiles remplissage ou le contrôle des niveaux d'huiles et de carburant, et avant de lubrifier avec de la...
Page 73: Après Les Premières 50 Heures De Marche
Entretien - Schéma d'entretien Après les PREMIÈRES 50 heures de marche Voir le sommaire pour trouver le numéro de page des sections auxquelles il est fait référence ! Pos. dans fig. Action Pos. dans fig. Action Remarque Remarque Remplacer l'huile pour moteur et le filtre à huile Remplacer l'huile pour moteur et le filtre à...
Page 74: Toutes Les 250 Heures De Marche (Chaque Mois)
Entretien - Schéma d'entretien Toutes les 250 heures de marche (chaque mois) Voir le sommaire pour trouver le numéro de page des sections auxquelles il est fait référence ! Pos. Pos. Action Action Commentaire Commentaire dans dans la fig la fig Contrôler le niveau d'huile dans l'essieu Contrôler le niveau d'huile dans l'essieu arrière/réducteur planétaire...
Page 75: Toutes Les 1000 Heures De Marche (Chaque Semestre)
Entretien - Schéma d'entretien Toutes les 1000 heures de marche (chaque semestre) Voir le sommaire pour trouver le numéro de page des sections auxquelles il est fait référence ! Pos. Pos. Action Action Commentaire Commentaire dans dans la fig la fig Remplacer le filtre à...
Page 76 Entretien - Schéma d'entretien ICA500-1FR4.pdf 2012-06-12...
Page 77: Maintenance, 10 H
Maintenance, 10 h Maintenance, 10 h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...
Page 78: Racloirs, Patin - Cylindre
Maintenance, 10 h Racloirs, patin - cylindre Desserrer les vis (1) puis régler chaque dent du racloir (2) sur 20 mm entre la dent et le cylindre. Centrer chaque dent du racloir (2) entre les patins. Serrer les vis (1). Fig.
Page 79: Circulation D'air - Contrôle
Maintenance, 10 h Circulation d'air - Contrôle Vérifier que le moteur diesel permet la libre circulation d'air de refroidissement à travers les évents de la hotte. Faire extrêmement attention si le bouchon de Faire extrêmement attention si le bouchon de remplissage doit être ouvert alors que le moteur remplissage doit être ouvert alors que le moteur est chaud.
Page 80: Moteur Diesel Contrôle De Niveau D'huile
Maintenance, 10 h Moteur diesel Contrôle de niveau d'huile Attention en retirant la jauge d'huile, des pièces de Attention en retirant la jauge d'huile, des pièces de moteur ou le radiateur sont peut-être chauds. moteur ou le radiateur sont peut-être chauds. Risque de brûlures.
Page 81: Réservoir Hydraulique - Contrôle De Niveau D'huile
Maintenance, 10 h Réservoir hydraulique - Contrôle de niveau d'huile Le repère vitré est situé sur le côté droit du rouleau sous le siège de l'opérateur. Placer le rouleau sur une surface plane et vérifier le niveau d'huile dans le repère vitré (1). Remplir d'huile hydraulique suivant les spécifications de graissage si le niveau est insuffisant.
Page 82 Maintenance, 10 h ICA500-1FR4.pdf 2012-06-12...
Page 83: Entretien - 50H
Entretien - 50h Entretien - 50h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...
Page 84: Filtre De Sécurité - Changement
Entretien - 50h Filtre de sécurité - Changement Remplacer le filtre secondaire par un nouveau filtre à chaque troisième remplacement du filtre principal. Pour remplacer le filtre de sécurité (1), extraire le filtre usagé de son porte-filtre, introduire un filtre neuf et remonter l’épurateur d’air dans l’ordre inverse.
Page 85: Articulation Centrale/Cylindre D'articulation - Graissage
Entretien - 50h Articulation centrale/cylindre d'articulation - Graissage Il est interdit de se tenir à proximité de Il est interdit de se tenir à proximité de l’articulation centrale quand le moteur est en l’articulation centrale quand le moteur est en marche.
Page 86: Vérins De Direction - Graissage
Entretien - 50h Vérins de direction - Graissage Essuyer les graisseurs. Donner deux coups de pompe manuelle à chaque graisseur (3 et 4). Tourner le volant complètement à gauche de manière à rendre accessibles le graisseur avant sur le cylindre gauche et le graisseur sur le bouchon de roulement.
Page 87: Entretien - 250H
Entretien - 250h Entretien - 250h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...
Page 88: Huile De Moteur Diesel Et Changement Du Filtre
Entretien - 250h Huile de moteur diesel et changement du filtre Etre très prudent lors de la vidange de liquide Etre très prudent lors de la vidange de liquide chaud et d'huile. Porter des gants et des lunettes chaud et d'huile. Porter des gants et des lunettes protectrices.
Page 89: Cassette De Cylindre - Contrôle De Niveau D'huile
Entretien - 250h Cassette de cylindre - Contrôle de niveau d'huile Placer la machine sur une surface plane avec la tige indicatrice (1) à l'intérieur du cylindre au niveau du côté supérieur du cadre de cylindre. Fig. Côté gauche du cylindre 1.
Page 90: Cassette De Cylindre - Nettoyage De La Vis De Ventilation
Entretien - 250h Cassette de cylindre - Nettoyage de la vis de ventilation Nettoyer le trou de ventilation du cylindre et la vis de ventilation (1). Le trou sert à éliminer la surpression à l'intérieur du cylindre. Fig. Cylindre 1. Vis ventilée Radiateur - Contrôle/Nettoyage Les refroidisseurs d'eau et refroidisseurs hydrauliques sont accessibles lorsque le cache du compartiment...
Page 91: Assemblages À Vis - Contrôle Du Couple De Serrage
Entretien - 250h Assemblages à vis - Contrôle du couple de serrage Pompe de commande vers moteur (1) 38 Nm. Suspension essieu arrière (2) 330 Nm huilé. Suspension moteur (3). Vérifier que tous les boulons du moteur sont serrés Ecrous de roue (4). Vérifiez que tous les écrous sont serrés à...
Page 92: Batterie - Contrôle De Niveau D'électrolyte
Entretien - 250h Batterie - Contrôle de niveau d'électrolyte Ne jamais exposer le liquide aux flammes lors des Ne jamais exposer le liquide aux flammes lors des contrôles de niveau. La recharge du générateur contrôles de niveau. La recharge du générateur entraîne la formation de gaz explosifs dans la entraîne la formation de gaz explosifs dans la batterie.
Page 93: Élément De Batterie
Entretien - 250h Élément de batterie Enlever les bouchons d'élément (1) et vérifier que le niveau d'électrolyte (2) se trouve à env. 10 mm au-dessus des plaques (3). Effectuer le contrôle de niveau de tous les éléments. En cas d'insuffisance du niveau, rajouter de l'eau distillée jusqu'à...
Page 94 Entretien - 250h ICA500-1FR4.pdf 2012-06-12...
Page 95: Entretien - 500 H
Entretien - 500 h Entretien - 500 h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé...
Page 96: Filtre De Purge - Inspection/Nettoyage
Entretien - 500 h Filtre de purge - Inspection/nettoyage Si l'un des sens est bouché, nettoyer avec un peu d'huile diesel et dégager le passage à l'air comprimé ou remplacer le bouchon par un neuf. Toujours porter des lunettes de protection lorsque Toujours porter des lunettes de protection lorsque l'on travaille avec l'air comprimé.
Page 97: Entretien - 1000H
Entretien - 1000h Entretien - 1000h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...
Page 98: Réservoir De Liquide Hydraulique - Vidange
Entretien - 1000h le joint du filtre neuf. Bien visser le filtre manuellement. Commencer par serrer le filtre jusqu'à ce que le Commencer par serrer le filtre jusqu'à ce que le joint soit en contact avec la fixation du filtre. joint soit en contact avec la fixation du filtre.
Page 99: Réservoir De Carburant - Vidange
Entretien - 1000h Réservoir de carburant - Vidange L'eau et les dépôts dans le réservoir de carburant se vident par le bouchon de vidange (1) au fond du réservoir. Attention en purgeant le réservoir. Ne pas perdre Attention en purgeant le réservoir. Ne pas perdre le bouchon au risque de vider le réservoir.
Page 100: Différentiel D'essieu Arrière - Remplacement D'huile
Entretien - 1000h Différentiel d'essieu arrière - Remplacement d'huile Ne jamais travailler sous le rouleau quand le Ne jamais travailler sous le rouleau quand le moteur tourne. Garer le véhicule sur une surface moteur tourne. Garer le véhicule sur une surface plane Bloquer les roues de façon sûre.
Page 101 Entretien - 1000h Positionner le rouleau de façon à ce que le bouchon (1) dans les engrenages planétaires soit à la position "9 heures" ou "3 heures". Remplir jusqu'à ce que l'huile atteigne le bord inférieur du trou de niveau. Utiliser l'huile de transmission. Voir les caractéristiques de lubrification.
Page 102 Entretien - 1000h ICA500-1FR4.pdf 2012-06-12...
Page 103: Entretien - 2000H
Entretien - 2000h Entretien - 2000h Placer le rouleau sur un terrain plat. Placer le rouleau sur un terrain plat. Pendant le contrôle et le réglage, le moteur doit Pendant le contrôle et le réglage, le moteur doit être coupé et le frein de secours/stationnement être coupé...
Page 104: Cassette Du Cylindre - Vidange D'huile
Entretien - 2000h Cassette du cylindre - Vidange d’huile Placer la machine sur une surface plane avec la tige indicatrice (1) à l'intérieur du cylindre au niveau du côté supérieur du cadre de cylindre. Fig. Côté gauche du cylindre 1. Tige indicatrice Placer un récipient sous le bouchon de vidange (2), la capacité...
Page 105: Réducteur De Cylindre - Vidange D'huile
Entretien - 2000h Réducteur de cylindre - Vidange d’huile Placer le rouleau sur une surface plane de sorte que les bouchons (1) et (2) se trouvent placés comme dans la figure. Nettoyer et dévisser les bouchons (1, 2 et 3) et purger l'huile dans un récipient adapté, d'une capacité...
Page 106: Contrôles - Graissage
Entretien - 2000h Contrôles - Graissage Lubrifier le mécanisme mécanique du levier de manoeuvre avant/arrière. Déposer le cache protecteur (1) en dévissant les vis (2). Lubrifier le mécanisme avec de l'huile. Vérifier et resserrer les écrous desserrés. Reposer le cache protecteur. Fig.
