2.2

Collegamento elettrico

Scossa elettrica!
AVVERTENZA!
Mentre è aperto l'involucro sono accessibili le parti sotto cor-
rente!
Î Prima di aprire l'involucro, assicurarsi sempre che
la centralina sia staccata dalla rete elettrica!
ATTENZIONE! Scarica elettrostatica!
La scarica elettrostatica può danneggiare i componenti elettro-
nici!
Î Prima di manipolare l'apparecchiatura, toccare
un oggetto di metallo messo "a terra" (rubinetto,
radiatore ecc.) per eliminare le cariche elettrosta-
tiche che si può avere addosso!
Nota
Il collegamento elettrico deve essere sempre l'ultima operazione dell'in-
stallazione!
Nota
L'apparecchio deve poter essere staccato dalla rete elettrica in qualsiasi
momento.
Î Installare la spina in modo tale che sia sempre accessibile.
Î Altrimenti installare un interruttore direttamente accessibile.
Non accendere il dispositivo in caso di danni visibili!
L'apparecchiatura viene alimentata da rete elettrica con un adeguato cavo. La tensio-
ne di alimentazione deve essere compresa tra 100 e 240 V~ (50 e 60 Hz).
Fissare i cavi flessibili nell'involucro con i serracavi e le viti corrispondenti.
L'apparecchiatura è dotata di cinque relè a cui si possono collegare i consumatori
in considerazione della polarità (Rx/N):
17 ... 21 = morsetti di terra
15 ... 16 = relè privi di potenziale
N, 23 = relè 4
N, 25 = relè 3
N, 27 = relè 2
N, 29 = relè 1
N = conduttore neutro
54
Le sonde di temperatura (S1 fino a S4, S6) vengono collegate con polarità qual-
siasi ai seguenti morsetti:
1/2 = sonda 1
3/4 = sonda 2
5/6 = sonda 3
7/8 = sonda 4
11/12 = sonda 6
Esiste la possibilità di collegare una regolazione a distanza RTA ai morsetti 9/10.
Il HKM3 va collegato alla centralina mediante il RESOL VBus
il RESOL VBus con polarità qualsiasi ai morsetti contrassegnati VBus:
®
13 = morsetto VBus
14 = morsetto VBus
Collegare il cavo di alimentazione ai seguenti morsetti:
30 = conduttore neutro N
31 = conduttore L
17 = morsetto di terra

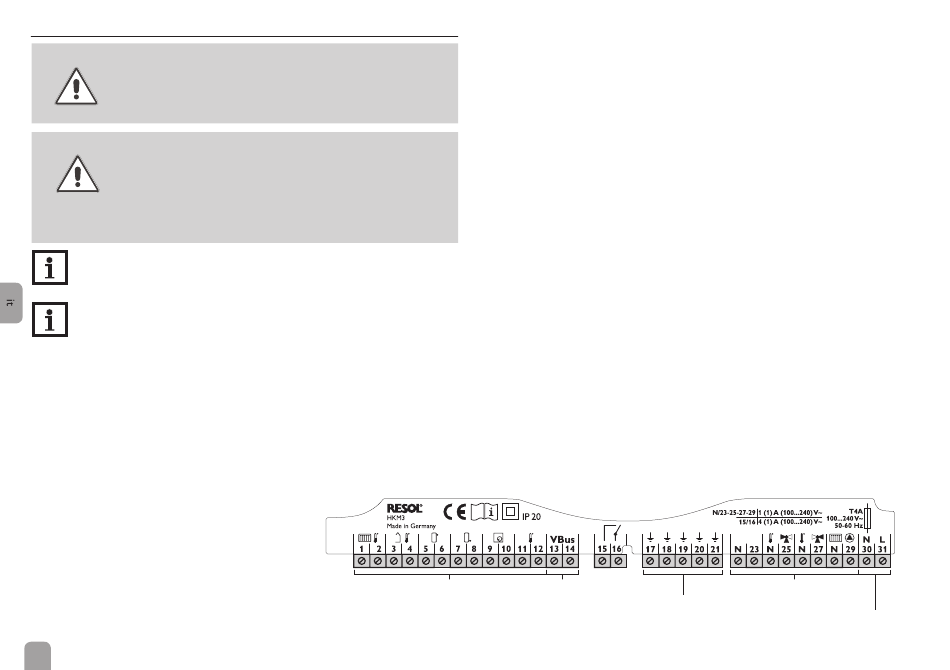

morsetti per le sonde morsetti VBus
®
®
morsetti per i consumatori
blocco di morsetti per
il conduttore di messa
a terra
. Per fare ciò, allacciare
®
morsetti di allacciamento
alla rete elettrica
