Instalación
2.1
Montaje
¡ADVERTENCIA!
¡Riesgo de descargas eléctricas!
Sea precavido al abrir la carcasa: ¡componentes bajo tensión!
Î ¡Desconecte siempre el equipo de la corriente
antes de desmontar la cubierta!
Nota:
Fuertes campos electromagnéticos pueden alterar el funcionamiento del
regulador.
Î Asegúrese de que tanto el regulador como el sistema no estén expu-
estos a fuentes de fuertes campos electromagnéticos.
El equipo se debe montar únicamente en espacios interiores libres de humedad. No
es apto para instalarse en sitios arbitrarios y tiene que ser protegido de campos
electromagnéticos.
En su línea de alimentación, debe instalarse un inter-ruptor bipolar con una separa-
ción mínima de 3 mm entre contactos.
Por favor, recuerde que el cableado de las sondas y sensores no debe compartir las
mismas canaletas que los cableados eléctricos o líneas de alimentación.

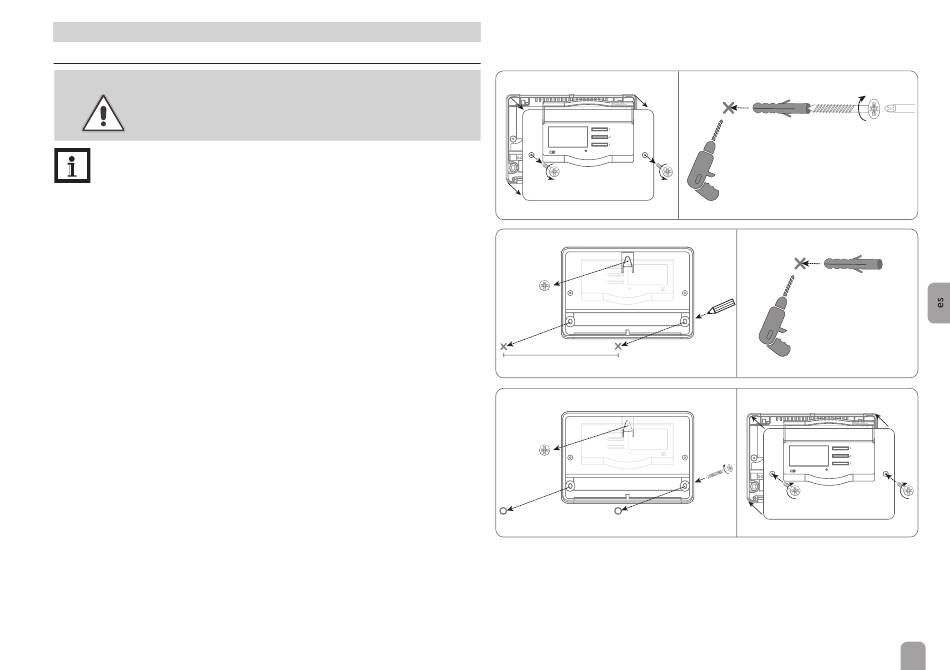

Î Desatornille el tornillo de estrella de la tapa y retírela de la carcasa
Î Marque el punto de sujeción superior en la pared. Taladre un agujero y fije el
taco y el tornillo suministrados, dejando su cabeza sobresaliendo
Î Cuelgue el regulador en el tornillo superior. Marque los puntos de fijación
inferiores (distancia entre los agujeros: 180 mm)
Î Realice un agujero e introduzca en éste el taco correspondiente.
Î Cuelgue la caja y fíjela mediante el otro tornillo a través del orificio.
Î Realice las conexiones eléctricas conforme al plano de conexión de los bornes
descrito en el capítulo 2.2.
Î Vuelva a colocar la cubierta en la caja.
Î Atornille la cubierta con el tornillo de estrella.
1
0 Auto I
0 Auto I
0 Auto I
3
o I
o I
u t
u t
A
A
0
0
180mm
5
o I
o I
u t
u t
A
A
0
0
Conexión eléctrica (cap. 2.2)
2
4
6
0 Auto I
0 Auto I
0 Auto I
