BADU Eco Motion Fiche Technique page 21

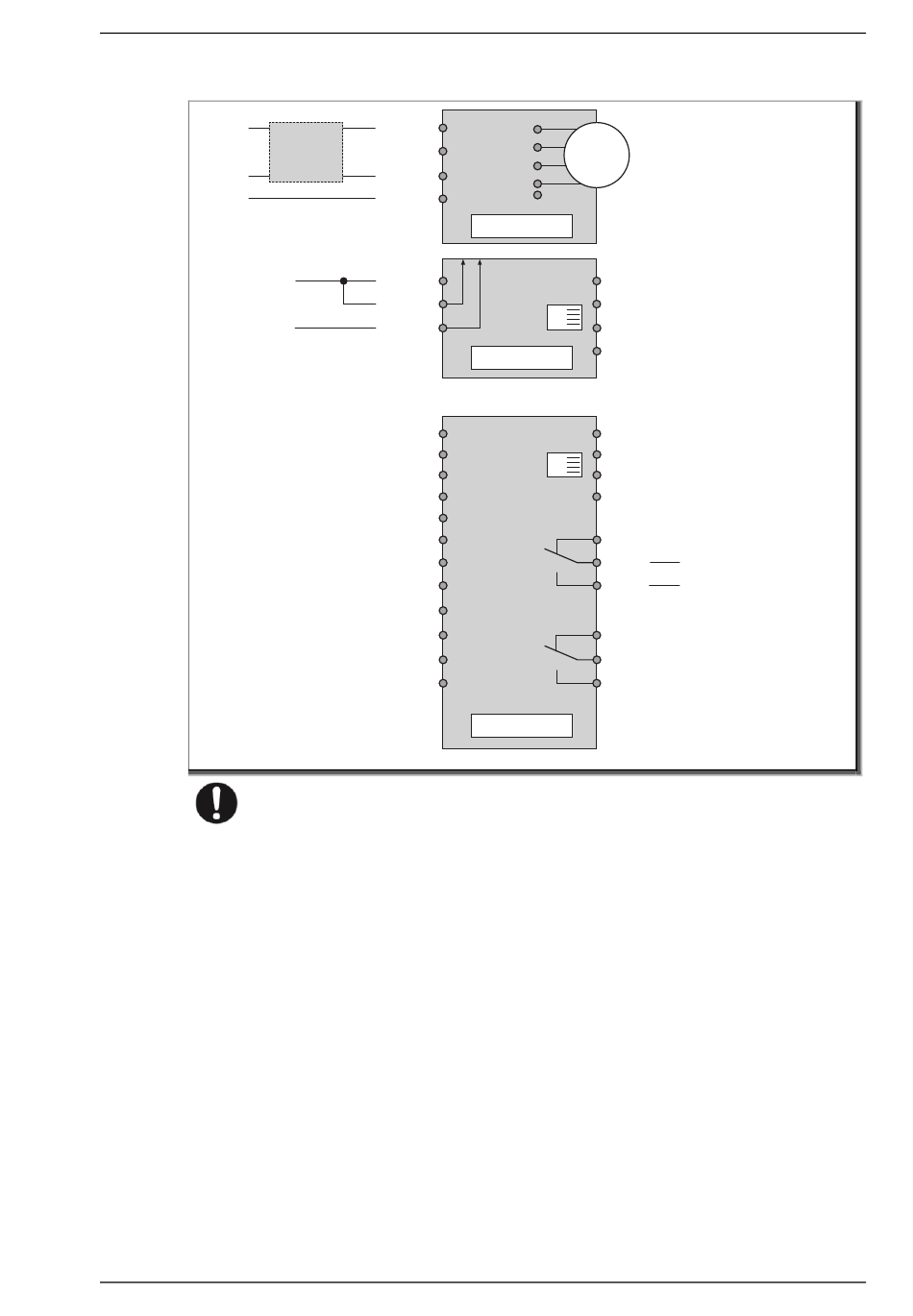

Anschlussbeispiel: BADU Tronic - Rückspülventil
Z1
BADU Tronic
Z2
WG27.50.081-1-P
Bei der Verwendung der Pumpe in Verbindung mit dem
Rückspülventil BADU Tronic, muss dieses entsprechend
dem Installationsbeispiel angeschlossen werden. Dazu ist
der Freigabekontakt S1 oder S2 und 24 V der Pumpe mit
den Kontakten Z1 und Z2 de BADU Tronic zu verbinden.
An der BADU Tronic ist die Zwangssteuerung über die
DIP-Schalter einzustellen. Zusätzlich ist noch das Relais
11 mit dem Eingang "manuelles Rückspülen" der BADU
Tronic zu verbinden.
Im Rückspülmenü der Pumpe muss die benötigte
Drehzahl und die Zeit für das Rück- und Klarspülen
eingestellt werden. Die Zeiten sind so einzustellen, dass
die Summe der Rück- und Klarspülzeit der Pumpe gleich
der Summe der Rück- und Klarspülzeit der BADU Tronic
+ ca. 2 Minuten für den Stellungswechsel beträgt.
06|2017
L
Leistungs-
-
schalter
N
PE
20
24 V
21
S1
22
S2
24V
24V
In11
In12
In13
In14
In15
In16
DGND
Aln11
Aln12
AGND
U
M
V
3~
W
PTC
Leistungsteil
A
GND
+24V
B
Steuerkreis
A
50
50 GND
51 +24V
52
B
53
A11
54 NC
B11
55 COM
C11
56
NO
59
A12
61 NC
B12
62
COM
C12
69
NO
Displaymodus
BADU Tronic
(manuell Rückspülen)
DE 21
