Échangeur De Chaleur - elco TRIGON S PLUS 13 Notice D'exploitation

Entretien

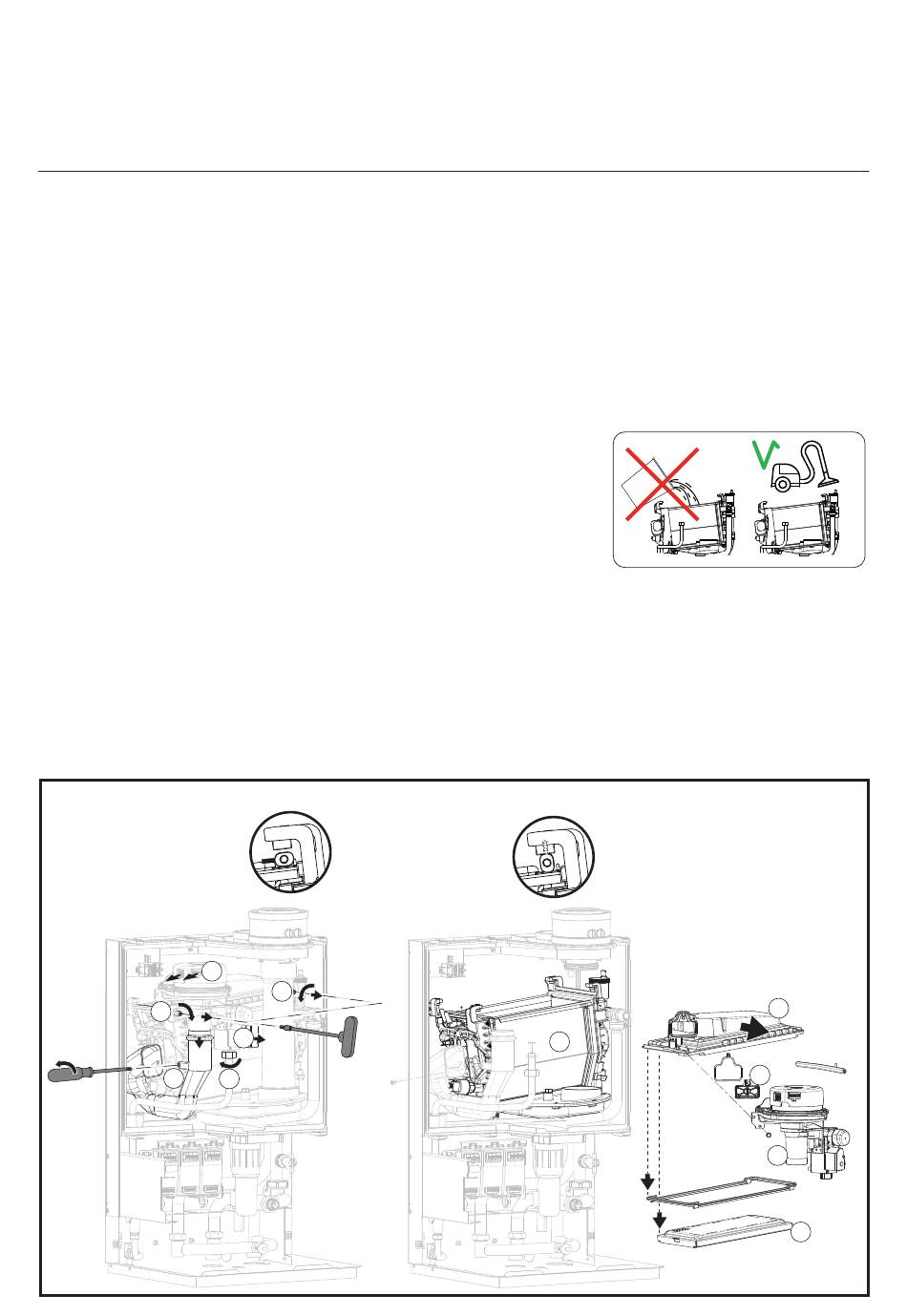

Détails de l'entretien
- Détendre la barre de fi xation en
haut à gauche (5) et à droite (6)
avec une clé Allen (4 mm) par une
rotation à 45° (tenez compte de
la marque rouge sur les barres de
fi xation).
- Sortir les barres de fi xation par
l'avant.
- Retirez le bloc de ventilateur
complet avec la vanne de gaz de
l'échangeur de chaleur vers l'avant.
- Retirez la cassette du brûleur (7) de
la tête de mélange (8).
- Contrôler l'usure, l'encrassement
et les blocs réfractaires dans la
cassette du brûleur. La cassette du
brûleur doit être nettoyée avec une
brosse douce et un aspirateur. Si la
cassette ou le bloc réfractaire sont
fendus, il faut remplacer la cassette
complète.
- Contrôler l'absence d'impuretés
dans le bloc Venturi et sur la plaque
de répartition gaz-air. Si nécessaire
ils doivent être nettoyés avec une
brosse douce en combinaison avec
un aspirateur.
2
5
4
56
Bloc Venturi (9)
Contrôler l'absence d'impuretés dans
le bloc Venturi et sur la plaque de
répartition gaz-air. Si nécessaire, les
nettoyer avec une brosse douce en
combinaison avec un aspirateur.
Sécurité anti-refl ux (10)
Vérifi er le fonctionnement facile de la
sécurité anti-refl ux montée.
ATTENTION :
Danger de mort par
empoisonnement !
Sur les installations multifonctions,
un fonctionnement défectueux de la
sécurité anti-refl ux peut constituer
un danger de mort pour les
personnes à cause des émanations
de gaz.
OUVRIR
6
1
3
Échangeur de chaleur (11)
Contrôler l'absence d'impuretés dans
l'échangeur de chaleur. Nettoyer
l'échangeur de chaleur avec un
aspirateur.
ATTENTION :
Veillez à ce que des particules de
saleté éventuelles ne tombent pas
dans l'échangeur de chaleur.
Le rinçage de l'échangeur de
chaleur par le haut avec de l'eau est
interdit.
Le montage s'eff ectue dans l'ordre
inverse.
Pendant le montage, il faut veiller
à ce que les marques rouges des
barres de fi xation soient en position
verticale.
ÉTANCHE
11
8
10
9
7
