MANUEL D'INSTALLATION, DE MAINTENANCE ET D'ESSAI
Vanne de préaction Firelock NXT™
avec Actionneur Pneumatique/Pneumatique Série 798
SÉRIE 769
VUE EN COUPE ET DESCRIPTION DE
L'ACCÉLÉRATEUR SOUS AIR SÉRIE 746-LPA
L'accélérateur sous air Série 746-LPA est un dispositif d'ouverture rapide
qui évacue l'air de l'actionneur pneumatique/pneumatique Série 798 pour
accélérer le fonctionnement de la vanne.
Un diaphragme sépare l'accélérateur sous air Série 746-LPA en deux
chambres. La chambre de fermeture contient un ressort de compression
qui maintient la chambre en position fermée. Cette position fermée est
maintenue tant que la différence de pression entre la chambre d'ouverture
et la chambre de fermeture est inférieure à 21 kPa (3 psi/0,2 bar).
Lorsque le système admet de l'air comprimé dans l'accélérateur sous air,
cet air pénètre dans la chambre de fermeture et est envoyé dans la chambre
d'ouverture à travers un clapet anti-retour. Ce clapet permet l'entrée d'air
dans la chambre d'ouverture, mais n'en permet pas la sortie. L'air ne peut
donc s'échapper de la chambre d'ouverture que par une restriction.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE LA SOCIÉTÉ VICTAULIC. © 2007 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS. IMPRIMÉ AUX ÉTATS-UNIS.
RÉV_D
Nomenclature
1 Ouverture/Chambre de tranquillisation
2 Restriction
3 Piston
4 Joint torique
5 Diaphragme
6
Tige d'actionnement
7
Chambre de fermeture
8
Ressort de compression
Vers le
manomètre
3
2
4
5
7
6
8
9
10

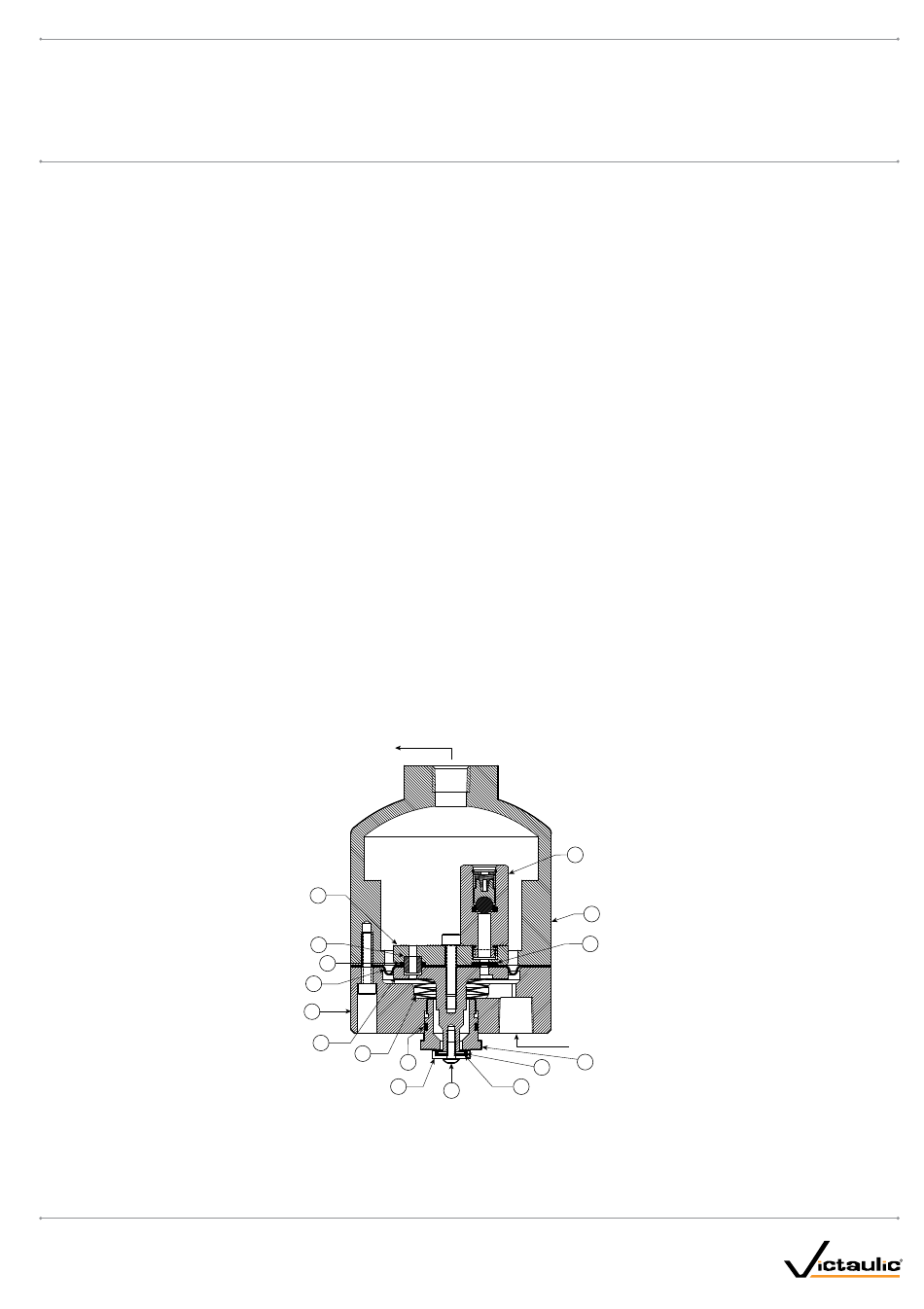

VUE EN COUPE AVEC CHAMBRE SUPÉRIEURE
TOURNÉE DE 45° ET BOULON ENLEVÉ
POUR PLUS DE CLARTÉ
Exagéré pour plus de clarté
En cas de chute rapide de la pression d'air du système, suite par exemple
à l'ouverture d'un sprinkleur, l'air s'échappe de la chambre de fermeture
plus vite qu'il ne s'échappe de la chambre d'ouverture. La pression d'air
du système de sprinkleurs continue de baisser et une différence de pression
se crée entre les deux côtés du diaphragme. Lorsque cette différence atteint
21-34 kPa (3-5 psi/0,2-0,3 bar), la pression de la chambre d'ouverture
dépasse la pression de fermeture exercée par le ressort de compression,
entraînant l'ouverture à l'air libre de la chambre de fermeture. La chambre
de fermeture s'ouvre immédiatement et évacue la pression d'air de
l'actionneur, entraînant le fonctionnement de la vanne de préaction.
NOTE : l'accélérateur sous air Série 746-LPA ne doit être utilisé que sur
les systèmes fonctionnant sous une pression d'air inférieure à 206 kPa
(30 psi/2,1 bar). Si la pression d'air doit être supérieure à 206 kPa
(30 psi/2,1 bar), utilisez plutôt l'accélérateur sous air Série 746.
9 Joint torique
10 Support de joint
11 Joint de chambre de fermeture
12 Capuchon de vis à tête ronde
13 Rondelle
14
Siège réglable
15
Clapet anti-retour
15
1
4
Entrée d'air
14
13
11
12
